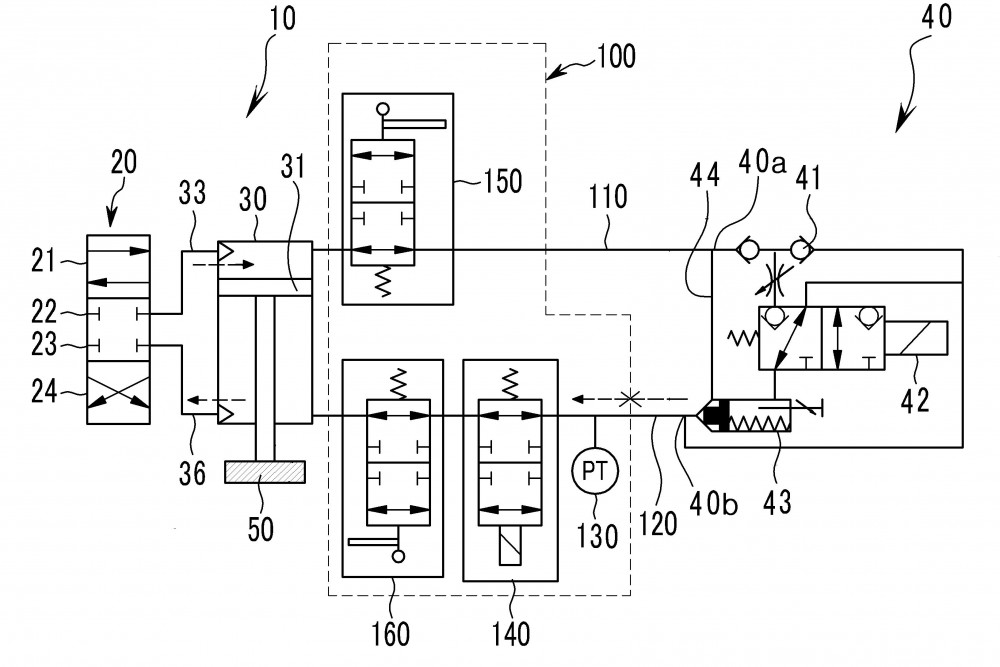

본 발명은 서보 밸브의 제어에 의해 피스톤 상하부로 작동유가 유동되는 복동식 작동 실린더로 보일러의 내부 증기를 배출시키는 안전 밸브; 및 비정상 운행시 피스톤 상부의 작동유를 상부 유입구, SBE 유량 조절 밸브 및 하부 유출구를 경유하여 피스톤 하부로 유입시켜 피스톤을 상승시키는 SBE(Safety valve Bypass Element)에 적용되기 위한 SBE 원격 감시 장치에 있어서, 하부 유출구로부터 유출된 작동유를 피스톤 하부로 유도하는 하부 유로; 작동 실린더와 SBE 사이에서 하부 유로를 개폐하는 솔레노이드 유로 개폐 장치; 및 솔레노이드 유로 개폐 장치가 하부 유로를 폐쇄한 상태에서 솔레노이드 유로 개폐 장치와 SBE 유량 조절 밸브 사이의 압력을 측정하는 압력 측정 장치를 포함하되, 정상 운행시에 압력 측정 장치에 의해 솔레노이드 유로 개폐 장치와 SBE 유량 조절 밸브 사이의 압력이 감지되면 SBE가 고장인 것으로 판단하는 것을 특징으로 한다.
