상품 기본설명

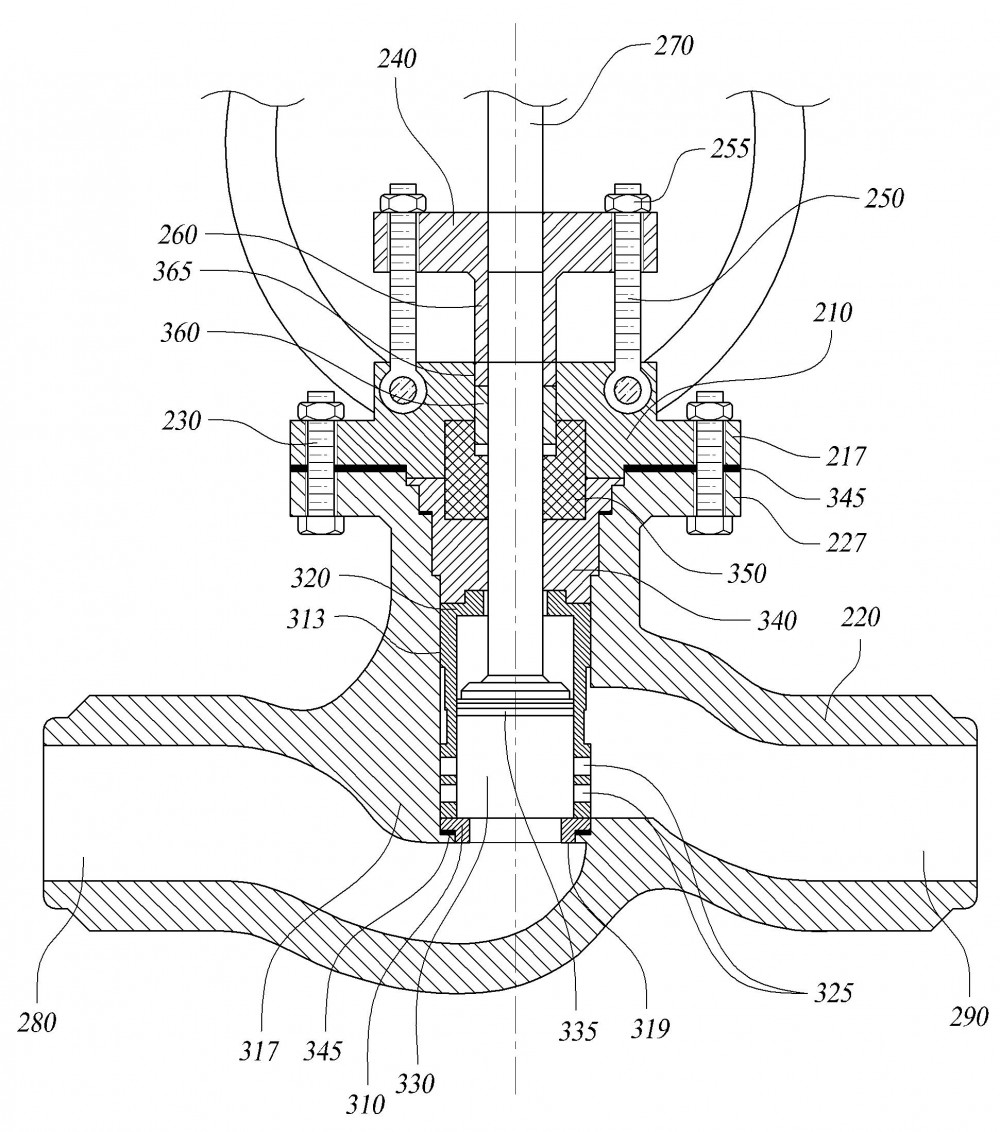

본 발명은 산업 전반에 사용되는 착탈식 시트와 케이지를 구비한 글로브 밸브에 관한 것으로, 이는 유입로와 유출로를 상하로 분리하는 분리 격벽에 관통홀이 형성되어 있는 하부 밸브 바디와, 하부 밸브 바디와 체결부재로 결합되는 상부 밸브 바디, 상측 단부의 외주면 직경이 확장되어 형성된 단차부를 구비하는 중공 원통 형상으로 하부 밸브 바디의 관통홀에 삽입 안착되는 시트 부재, 실린더에 삽입되어 시트 부재를 하측으로 가압하여 고정시키며 하측에는 수개의 유출홀이 구비되어 있는 밸브 케이지, 상하로 이동하며 유출홀을 개폐하는 플러그, 및 내주면은 밸브 로드와 밀착되며 밸브 케이지를 고정시키는 부시를 포함하여 구성되는 것을 특징으로 한다. 본 발명에 의하면, 분리가능한 시트와 케이지를 구비함으로써 정비시 취외 및 가공이 용이해지고 정비의 신뢰성 및 신속성을 확보하며 경비를 절감할 수 있는 효과가 있다.
