화력 발전소에서 발전기의 속도 조정률 및 출력 변화률을계산하는 방법과 그 방법을 실현하기 위한 프로그램을기록한 컴퓨터로 읽을 수 있는 기록 매체 요약정보 및 구매

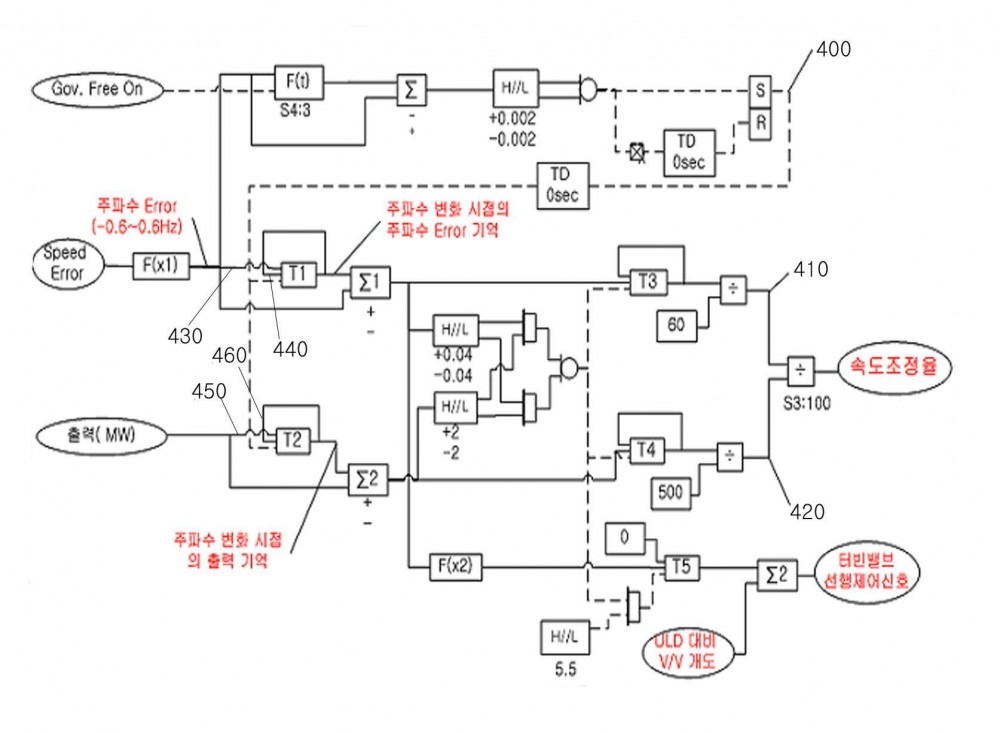

본 발명은 화력 발전소에서 발전기 속도 조정률 및 출력 변화률을 계산하는 방법과 그 방법을 실현하기 위한 프로그램을 기록한 컴퓨터로 읽을 수 있는 기록 매체에 관한 것이다. 본 발명은 입력 장치, 출력 장치, 연산 장치 및 저장 수단을 구비하는 컴퓨터에 의하여 실행되는 주파수 조정 운전 프로그램을 이용한 화력 발전소에서 발전기의 속도 조정률을 계산하는 방법에 있어서, (a) 주파수 신호(Gov Free On)에 의해 아날로그 입력값이 지연되어 출력하는 아날로그 지연 함수와 상기 아날로그 입력값과 상기 아날로그 지연 함수의 출력값의 차이를 계산하는 ∑(Summming) 함수와 상기 ∑ 함수의 출력값을 입력으로 받아 계산된 제 1 기준치에 따라 Set/Reset 함수를 제어하는 H//L 함수에 의해 주파수의 변화 시점 및 변화 종료 시점을 감지하는 단계; (b) 상기 주파수의 변화 시점에 주파수의 차이값(Error)을 홀딩(Holding)하여 기억하고, 변화하고 있는 주파수 차이값과 홀딩된 상기 주파수 차이값을 입력으로 받은 ∑1 함수에 의해 주파수 변화량을 연산하는 단계; (c) 상기 주파수의 변화 시점의 출력값을 홀딩하여 기억하고, 변화하고 있는 출력값과 홀딩된 상기 출력값을 입력으로 받은 ∑2 함수에 의해 출력 변화량을 연산하는 단계; 및 (d) 상기 주파수 변화량과 상기 출력 변화량이 제 2 기준치 이상되면, 상기 주파수 변화량은 T3 함수의 입력으로, 상기 출력 변화량은 T4 함수의 입력이 되도록 하고, T3 출력값을 정격 주파수(60 Hz)로 나눈 수치와 T4 출력값을 정격 출력(500 MW)으로 나눈 수치의 백분률 비를 구하여 속도 조정률을 산출하는 단계를 포함하되, 상기 주파수 조정 운전 프로그램은 상기 속도 조정률을 실시간으로 측정 및 감시하여 상기 속도 조정률이 기준치(5.5) 이상이면, 주파수 변화량만큼 터빈 밸브를 더 열거나 닫아서 출력이 추가로 변화할 수 있도록 터빈 밸브 콘트롤러에 선행 제어 신호를 가감해주어 계통 주파수(60 Hz)를 유지하는 것을 특징으로 하는 화력 발전소에서 발전기의 속도 조정률 및 출력 변화률을 계산하는 방법을 제공한다. 본 발명에 의하면, 주파수 조정 운전(속도 조정률 및 출력 변화률)이 실시간으로 측정 및 감시가 가능하므로 주파수 조정 운전의 기준치에 미달하는 경우, 터빈 콘트롤러에 선행 제어 신호를 전송, 제어하여 계통 주파수(60 Hz)를 유지함으로써 계통 불안정 요인을 제거할 수 있는 효과가 있다.
