보울 미분기에서 이송공기 덕트를 위한 미분탄 유입 방지 장치 요약정보 및 구매

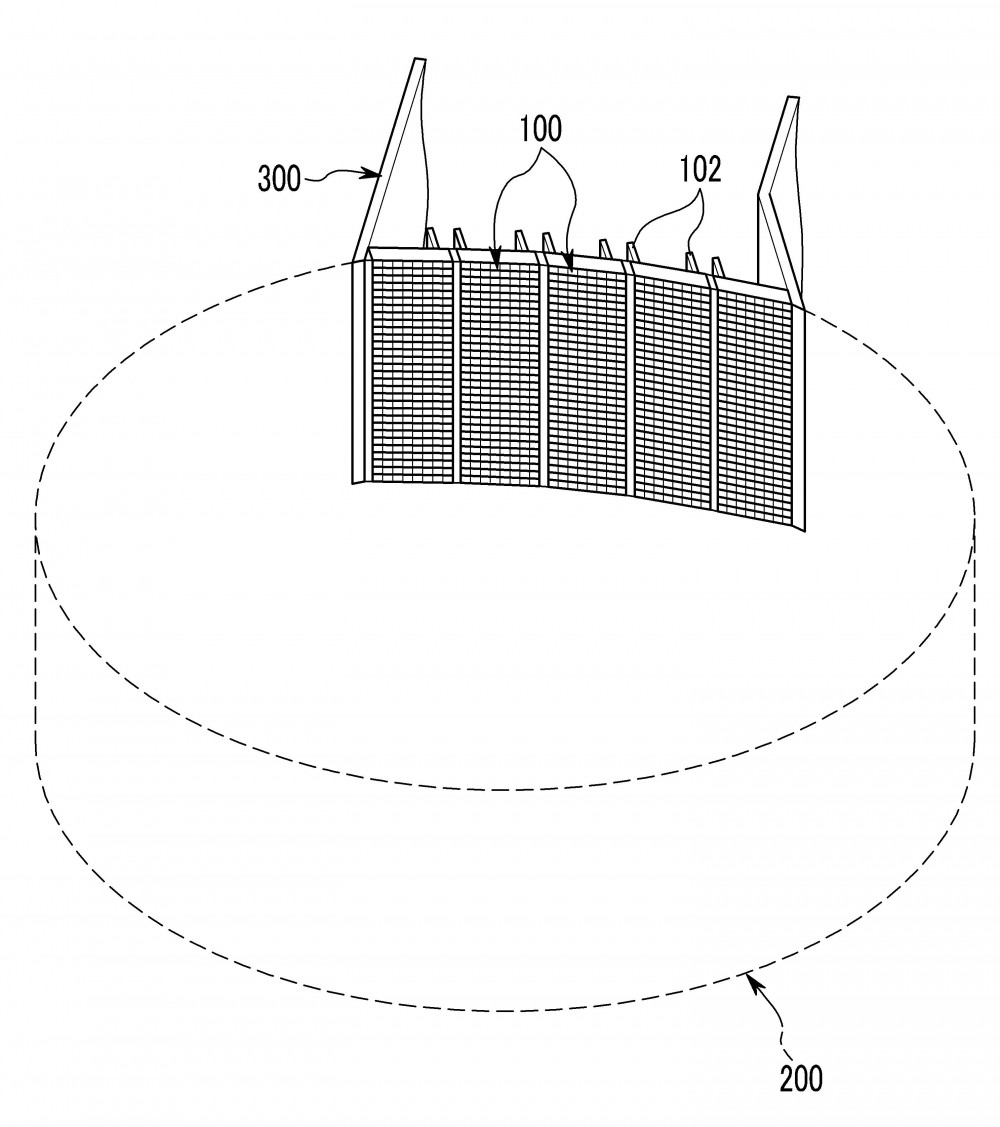

본 발명은 회전하는 보울(bowl)의 하부에 위치되어 미분탄이 유입되면서 상기 미분탄이 스크레이퍼의 회전에 의해 바닥면에서 제거되는 언더보울(underbowl)과, 상기 언더보울에 이송공기를 유입시키는 이송공기 덕트 사이에 설치되는 이송공기 덕트를 위한 미분탄 유입 방지 장치에 있어서, 상기 언더보울의 외주면에 위치된 플레이트형의 프레임; 상기 프레임에 둘러싸여 상호 간에 평행하게 이격되어 배열되며, 상기 보울및 상기 스크레이퍼의 회전에 의하여 상기 언더보울에 형성된 공기 선회방향을 향하도록 경사를 이루어, 상기 이송공기를 상기 언더보울 내로 유입시키는 복수 개의 수직 베인(vane)들; 및 상기 수직 베인들과 교차하며, 상호 간에 평행하게 이격되어 배열되고, 상기 언더보울의 바닥면을 향하도록 경사진 복수 개의 수평 베인들을 포함하되, 상기 이송공기는 상기 수직 베인 및 상기 수평 베인 사이를 지나 상기 언더 보울로 유입되는 것을 특징으로 하는 이송공기 덕트를 위한 미분탄 유입 방지 장치를 개시한다. 상기와 같은 이송공기 덕트를 위한 미분탄 유입 방지 장치는 이송공기 덕트로 미분탄이 유입되는 것을 방지하여 미분탄으로 인한 자연발화 및 손상을 방지하게 된다.
