본 발명은 핵연료봉 제조용 용접장치에 관한 것으로, 특히 봉단마개와 피복관을 용접하는 과정에서 용접 비드(weld bead) 발생을 방지하여 용접 공정 이후에 용접부에 대한 연삭 공정을 배제할 수 있는 핵연료봉 제조용 용접장치에 관한 것으로, 피복관(110)이 삽입 위치하도록 관통 형성된 관통홀이 형성된 튜브전극(210)과, 상기 피복관(110) 일단과 용접 고정이 이루어지는 봉단마개(120)를 고정하는 마개전극(220)을 포함하여 피복관(110)과 봉단마개(120)를 용접하기 위한 용접장치에 있어서, 상기 튜브전극(210)은 상기 관통홀을 감싸도록 몸체(211)의 표면 일부에 절연체(212)가 마련되며, 상기 절연체(212)는 개구부에 상기 관통홀보다 큰 직경을 가지며 인입 형성된 스텝(S)을 포함하여, 튜브전극과 봉단마개 사이의 미세한 갭(gap) 설정으로 인하여 아크 또는 누설전류로 발생할 수 있는 핵연료봉의 용접 품성 저하를 방지할 수 있다.

본 발명은 핵연료집합체용 하단고정체에 관한 것으로서, 보다 구체적으로는 핵연료집합체용 하단고정체의 이물질 여과 성능을 향상하고 냉각수 분배 효과를 증대시키기 위해 하단고정체에 형성되는 유로홀 사이에 프로펠러형 여과유닛을 포함하는, 향상된 이물질 여과성능을 제공하는 핵연료집합체용 하단고정체에 관한 것이다. 본 발명에 따른 향상된 이물질 여과성능을 제공하는 핵연료집합체용 하단고정체는, 핵연료집합체용 하단고정체에 있어서, 냉각수의 유동을 위한 복수의 유로홀(120)이 형성되는 플레이트(110); 및 복수의 유로홀(120) 중 적어도 일부 내에 형성되는 프로펠러 형태의 여과유닛;을 포함하여 구성된다.

본 발명은 핵연료집합체용 하단고정체에 관한 것으로서, 보다 구체적으로는 핵연료집합체용 하단고정체의 이물질 여과 성능을 향상하고 냉각수 분배 효과를 증대시키기 위해 유로홀 사이에 이물질 여과장치를 포함하는, 이물질 여과장치가 형성되는 핵연료집합체용 하단고정체에 관한 것이다. 본 발명에 따른 이물질 여과장치가 형성되는 핵연료집합체용 하단고정체는 상면에 형성되는 플레이트(110); 및 플레이트(110)에 형성되는 복수의 유로홀(120)로서, 복수의 유로홀(120) 중 적어도 일부는 복수의 가로요소(112) 및 가로요소(112)에 수직인 세로요소(114)에 의해 구획되어 형성되는 복수의 유로홀(120)을 포함하고, 가로요소(112)와 세로요소(114)가 만나는 부분에는 연결홀(130)이 형성되며, 복수의 유로홀(120) 안에는 연결홀(130)로부터 반경방향으로 연장하면서 동시에 플레이트(110)의 두께방향으로 곡선으로 연장하는 복수의 윙(140)이 형성된다.

본 발명은 특히 하단고정체에 형성되는 유로홀에 이물질이 방지되도록 삽입형 이물질여과장치를 가지는 핵연료집합체의 하단고정체에 관한 것으로서, 다수의 유로홀이 형성되는 유로판 및, 유로판 저면에 일체로 형성되어 유로판을 지지하는 하부 다리로 이루어지는 베이스와; 상기 유로홀 내주면에 대응되는 형상으로 형성되어 유로홀 저면에 삽입되는 부재로서, 유로홀 내주면과 일정 폭 만큼 이격되게 유로홀에 삽입됨으로써 상기 일정 폭 만큼 이격된 공간을 통하여 냉각수가 상승되고, 냉각수에 포함되는 이물질은 상기 베이스 저면에 잔류함으로써 냉각수에 포함되는 이물질이 걸러지게 형성되는 삽입구가 복수개로 구비되어 이루어지는 삽입 여과부;로 구성됨으로써, 하단고정체의 제작 과정에서 이물질 거름 수단이 미리 조립될 수 있고, 이물질 거름 수단이 조립되더라도 하단고정체 자체의 부피 외에 추가적으로 공간을 차지하지 않으면서 또한 냉각수의 온도 상승이 방지되며, 냉각수의 원활한 흐름은 계속 유지될 수 있는 삽입형 이물질여과장치를 가지는 핵연료집합체의 하단고정체를 제공하고자 한다.

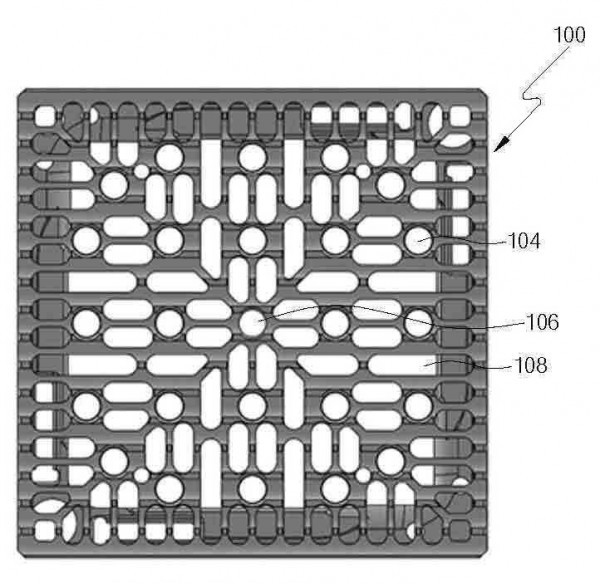

본 발명은 핵연료집합체용 상단고정체에 관한 것으로서, 보다 구체적으로는, 핵연료집합체의 상단고정체와 연료봉이 일정 간격을 유지하도록 하기 위한 물결형태의 유로판을 구비하는 핵연료집합체용 상단고정체에 관한 것이다. 본 발명에 따른 물결형태의 유로판을 구비하는 핵연료집합체용 상단고정체(100)는, 핵연료집합체용 상단고정체로서, 하부에 형성되고 안내관 연결을 위한 안내관 결합부(104), 계측관 연결을 위한 계측관 결합부(106) 및 냉각수의 유동을 위한 복수의 유로홀(108)을 구비하는 유로판(102)을 포함하고, 유로판(102)의 하부면에는, 유로판(102) 하측에 배치되는 연료봉(10)과의 간극 유지를 위하여 유로판(102)의 제1 방향으로 반원형의 컷아웃부(110)가 형성되고, 반원형의 컷아웃부(110)는 제1 방향에 대하여 수직인 제2 방향으로 일정 간격 이격되어 나란히 형성되는 것을 특징으로 한다.

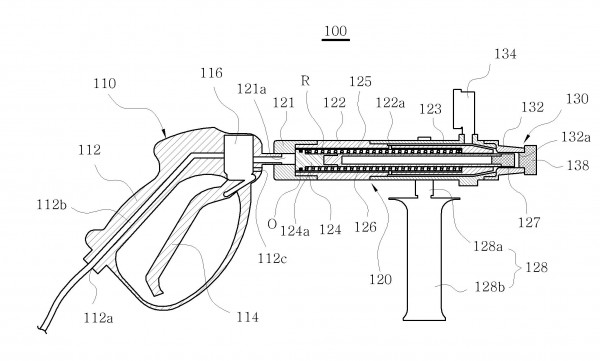

본 발명은 전열관을 세척할 수 있는 전열관 세정 건에 관한 것으로, 보다 상세하게는 압축공기를 이용하여 원자력 발전소 증기발생기의 관지지판 및 전열관에 축적된 슬러지(sludge) 및 스케일(scale)을 세정할 수 있도록 한 다중 격발 구조를 갖는 세정 건에 관한 것이며, 이를 위하여 본 발명은 증기발생기의 전열관 내부를 세척하는 세정 건에 있어서, 작업자가 파지할 수 있으며, 그 내부에 압축공기를 유입하여 선택적으로 토출할 수 있는 손잡이부와, 상기 손잡이부의 일측에 결합되어 상기 손잡이부를 통해 유입된 압축공기에 의해 구동되는 격발부와, 상기 격발부 끝단에 결합되어 압축공기를 최종적으로 토출하는 노즐부를 포함하는 다중 격발구조를 갖는 세정건을 제공한다.

본 발명은 수차의 위킷 게이트 인출장치 및 방법에 있어서, 중앙에는 제1 나사체결홀이 관통형성되고, 원주방향을 따라 복수 개의 제2 나사체결홀이 관통형성되어, 상기 제2 나사체결홀과 위킷 게이트 암의 상부에 형성되는 복수 개의 제4 나사체결홀을 일치시킨 후 나사체결되는 원판; 상기 원판의 제1 나사체결홀과 체결되도록 외주면에 나사산이 형성되는 수직봉; 상기 수직봉의 일측단에 수평방향으로 이동되도록 결합하는 핸들; 및 중심부근에는 복수 개의 제3 나사체결홀이 형성되고, 양측단에 체결부가 구비되는 리프트판을 포함하여, 위킷 게이트 인출 작업시 발생하는 스틱 슬립을 줄이고, 위킷 게이트가 인출 작업시 한쪽으로 기울어지는 것을 방지하여 힘의 집중으로 인해 케이싱과 위킷 게이트 암 및 위킷 게이트가 손상되는 것을 방지하며, 위킷 게이트가 기울어진 상태로 인출되어서 발생하는 흔들림을 줄임으로써 안전사고를 감소시키는 효과가 있다.

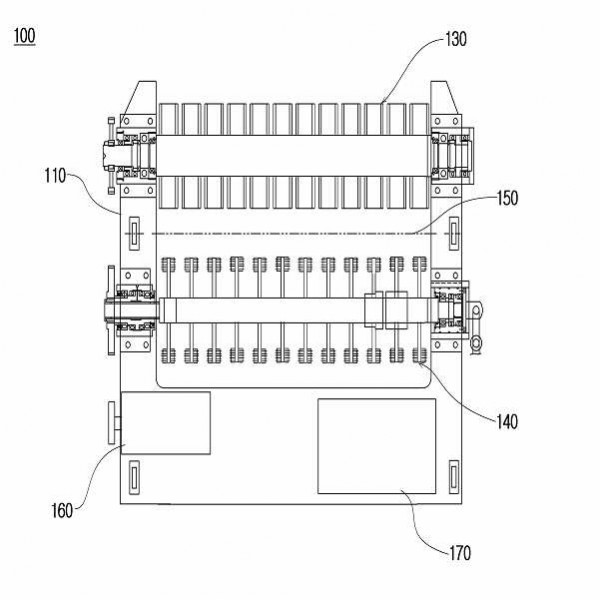

본 발명은 발전소 또는 산업용 플랜트의 취수구에 설치되는 바스크린(Bar Screen)을 청소하는 취수구 바스크린 클리닝장치에 관한 것으로서, 바스크린에 부착된 부착물을 제거하기 위한 여러 구성요소들이 설치되는 프레임(110)과, 프레임의 하부에 설치되어 바스크린을 따라 이동하는 주행 이동수단(120)과, 프레임에 의해 지지되며 구동모터의 작동에 따라 회전축을 중심으로 회전하여 바스크린의 레인과 레인 사이 공간을 통과하는 회전 클리닝수단(130, 140), 및 프레임에 의해 지지되며 바스크린을 향하는 노즐로부터 물이 분사되는 물 분사수단(150)을 포함한다. 이와 같은 구성으로 인해, 본 발명의 취수구 바스크린 클리닝장치는 종래기술에 비해 대단위 면적의 취수구 바스크린을 보다 신속하면서도 효과적으로 청소함으로써 바스크린의 청소작업능률을 향상시킨다. 또한, 본 발명은 작업자가 물을 분사하면서 바스크린에 부착된 부착물을 제거하지 않는 자동화 방식으로, 바스크린의 청소작업에 소요되는 작업인력이 줄어들 뿐만 아니라 작업자의 안전사고도 미연에 방지할 수 있는 장점이 있다.

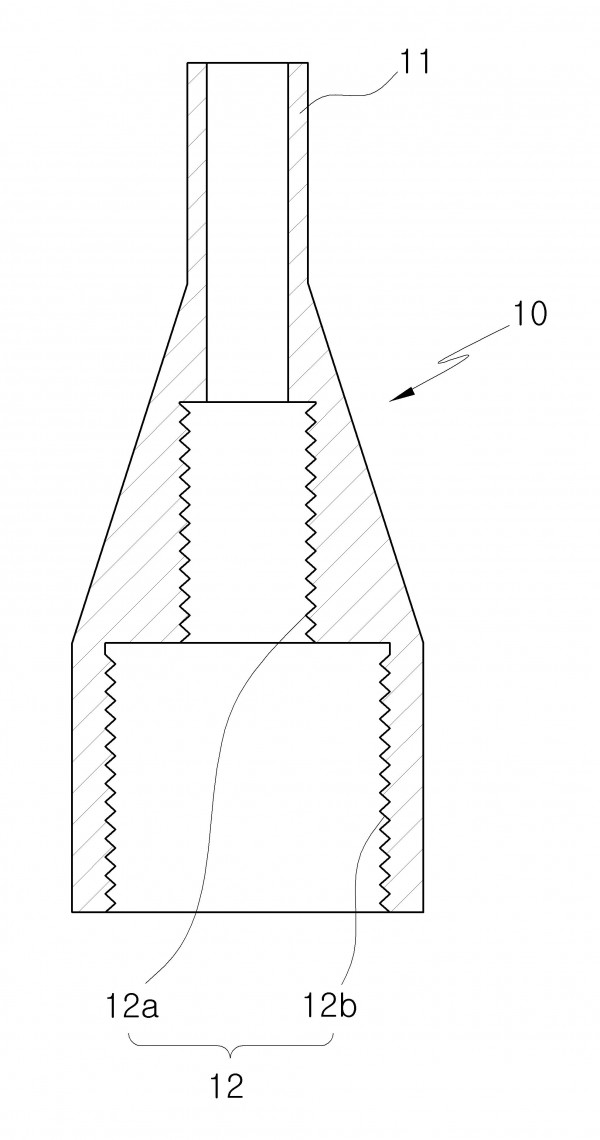

본 고안은 배기용 다중 커넥터에 관한 것으로서, 하나의 커넥터에 2종의 서로 다른 규격의 배관 연결 사용이 가능하게 됨으로 재료비를 절감할 수 있게 되고, 작업시간 단축에 따른 작업자의 피폭량을 최소화할 수 있는 효과를 나타내기 위한 것이다. 이를 실현하기 위한 본 고안은, 커넥터 본체(10)의 일측에는 굽힘배관(20)이 커플링(30)에 의해 체결되는 커플링 체결부(11)가 구비되고; 상기 커넥터 본체(10)의 타측에는 튜브배관(40)이 엔드캡 밸브(50)에 의해 체결되는 밸브 체결부(12)가 구비되며; 상기 밸브 체결부(12)는 구경을 달리하는 제1탭부(12a)와 제2탭부(12b)가 각각 구비된 것을 특징으로 한다.

복수기의 세관 및 열교환기의 전열관에서 발생된 미세피팅을 검출하기 위한 표준 튜브에 관한 것으로서, 일정 두께를 갖는 몸체와, 상기 몸체의 일정한 위치에 형성된 φ1.3mm의 핀홀과, φ1.3mm의 핀홀로부터 일정 거리에 위치하고 φ1.3mm의 핀홀의 80% 의 깊이로 형성된 80% 핀홀과, 상기 φ1.3mm의 핀홀에 의해서 검출되는 미세피팅보다 작은 미세피팅에 대하여 변화를 일으킬 수 있는 추가 핀홀을 포함하고; 추가핀홀은 φ0.6mm의 핀홀, φ0.4mm의 핀홀, φ0.2mm의 핀홀을 포함하여 실시함으로써 달성된다.

본 발명은 원자력 발전소의 계획 예방 정비시에 터빈 밸브 작동기를 분해, 점검, 조립 공정에서 작동기를 안전하게 분해하고 균형을 유지하며 방향전환 등다용도로 활용하기 위하여 사용되는 터빈 밸브 작동기의 다용도 취급장치에 관한 것이다. 본 발명은 작동기 플랜지의 가장자리 외측부분과 서로 면접촉이 가능하게 구성되는 스커트부와; 상기 스커트부의 상향으로 일체로 연장 형성되고 슬링을 끼워 결합하기 위한 슬링결합공이 형성된 인양부와; 그리고 작동기 플랜지를 끼워 결합하기 위하여 수평으로 연장되고 작동기 플랜지를 서로 체결구에 의하여 고정 결합하기 위한 고정공이 각각 형성되며 상기 스커트부 및 상기 인양부와 함께 일체로 형성되는 고정돌부;를 포함하여 구성이 이루어지는 터빈 밸브 작동기의 다용도 취급장치를 제공한다.

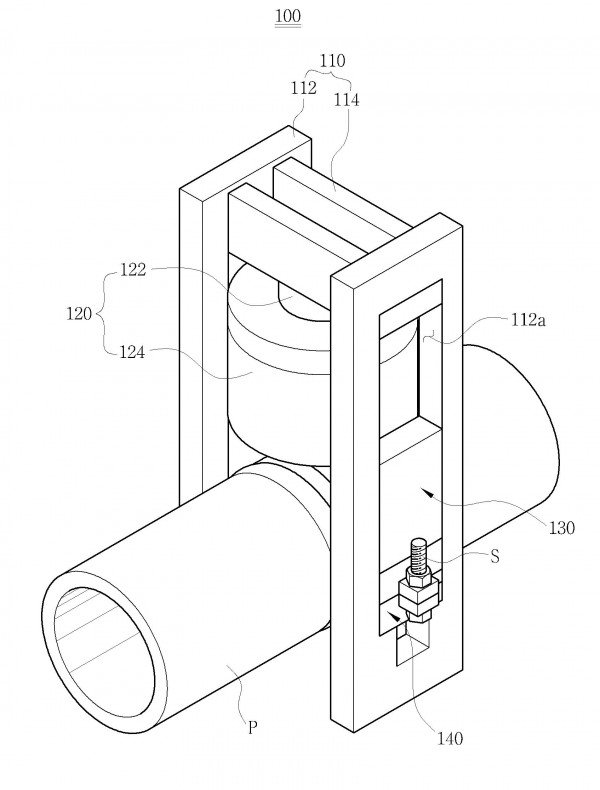

본 발명은 잔류응력개선장치가 개시된다. 본 발명에 따르면 서로 마주보게 위치되는 한 쌍의 지지부재 및 상기 한 쌍의 지지부재 상부를 연결하는 연결부재로 이루어진 몸체부와, 상기 연결부재의 하부에 일부분이 고정설치되며 유압의 공급에 따라 택일적으로 신장축소될 수 있도록 한 유압실린더와, 상기 유압실린더의 하부에 고정결합되는 가압부재와, 소성변형을 일으키고자 하는 배관의 외주면을 감싸도록 형성되며 상기 가압부재에 의해 하부에 위치되어 상기 유압실린더의 신장축소에 따라 배관을 가압하는 압축링을 포함하는 잔류응력개선장치가 제공된다.

본 발명에 따른 착탈가능한 탐촉자를 구비한 검사장치는, 링크구조를 형성하도록 함으로써 서로 다른 직경의 피검사체를 검사할 수 있고, 스캐너 하우징에 여러 개의 탐촉자를 교환하여 사용할 수 있어서 초음파 검사 및 와전류 검사를 동시에 진행할 수 있도록 한다는 점에서 기술적 특징이 있다.

본 발명은 발전소에서 가스터빈의 로터에 설치되는 블레이드의 교체시 블레이드의 길이 가공을 위하여 블레이드를 일시적으로 고정시키기 위한 플레이트를 소성 변형시키지 않고도 고정시킬 수 있도록 한 가스터빈 블레이드 가공용 고정 장치에 관한 것이다. 본 발명에 의하면, 가스터빈의 로터에 설치되는 블레이드의 교체시 블레이드의 가공을 위하여 블레이드를 고정시키기 위한 락 플레이트의 중간을 분리하여 한 쌍의 상, 하부고정판으로 구성하고, 이들 한 쌍의 상, 하부고정판이 서로 결합되는 부위엔 분리고정기구를 설치하되, 상기 분리고정기구는 상, 하부고정판에 서로 마주하도록 나사산을 갖으며 호형으로 구성된 호형나사부를 각각 구성하고, 이들 호형나사부엔 체결용 벌림볼트를 설치하여 구성이 이루어지는 가스터빈 블레이드 가공용 고정 장치를 제공한다.

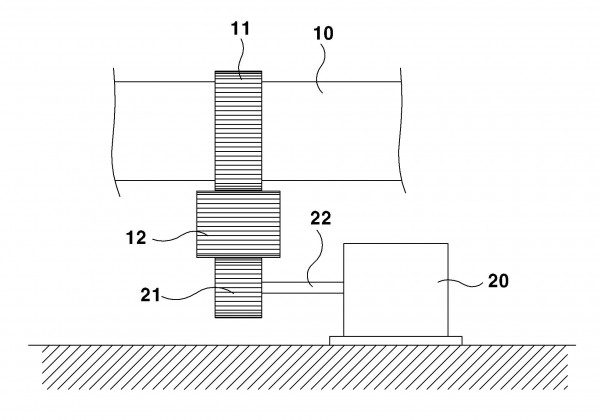

본 발명은 석탄 화력발전소의 슈트 블로워 란스튜브 회동 전환장치에 관한 것으로서, 자중과 고열에 의해 기기 정지 기간에 발생되는 란스튜브의 휨현상이 방지되어질 수 있도록 하여 정비 비용 절감 및 설비 건전성을 향상시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 란스튜브(10)의 일측에 구비되는 기어부(11)와; 상기 란스튜브(10)를 회동시키기 위한 구동모터(20)와; 상기 구동모터(20)의 모터축(22) 선단에 구성된 구동기어(21)와; 상기 구동기어(21)의 회동력을 기어부(11)로 전달하기 위해 상호간의 사이를 연결하는 피동기어(12)를 포함하는 구성을 이루는 것을 특징으로 한다.
