상품 기본설명

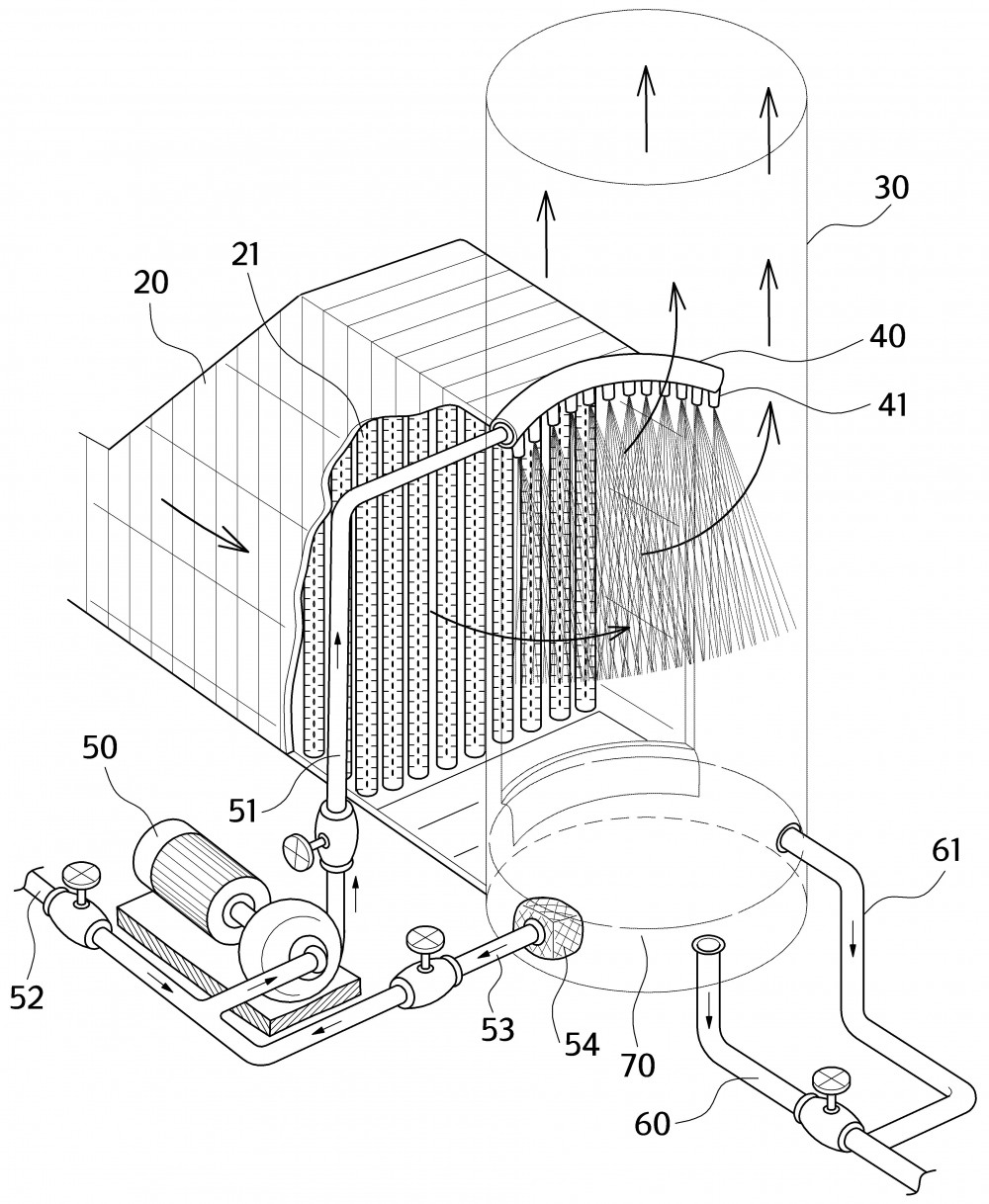

본 발명에 따른 복합화력발전소 배열회수보일러의 튜브박리 비산철 제거용 워터폴 시스템은 복합화력발전소의 가스터빈(10)으로부터 배출되는 배기가스가 상기 배기가스의 열을 회수하기 위한 배열회수보일러(20)를 거쳐 상기 배열회수보일러(20)의 측면에 설치되는 연돌(30)의 유입구(31)를 통해 배출되고, 상기 배기가스가 유입되는 연돌(30)의 유입구(31) 상측에는 워터폴 분사용 상부 노즐헤드(40)가 설치되며, 상기 연돌(30)의 하부에는 상기 워터폴 분사용 상부 노즐헤드(40)에 구비되는 노즐을 통해 워터커튼을 형성하면서 낙하하는 물을 수용하기 위한 하부 저수조(70)가 구비되고, 상기 워터폴 분사용 상부 노즐헤드(40)에 물을 공급하기 위한 물공급펌프(50)가 구비되어 상기 물공급펌프(50)를 통해 공급되는 물이 상기 워터폴 분사용 상부 노즐헤드(40)를 통해 워터커튼을 형성하여 상기 배열회수보일러(20)의 핀튜브(21)에서 박리되어 배출되는 비산철을 연돌(30)에서 제거하는 것을 특징으로 한다.
