화력발전소의 드럼형 유동층 보일러 정지시 고압터빈 우회 압력밸브 제어방법 요약정보 및 구매

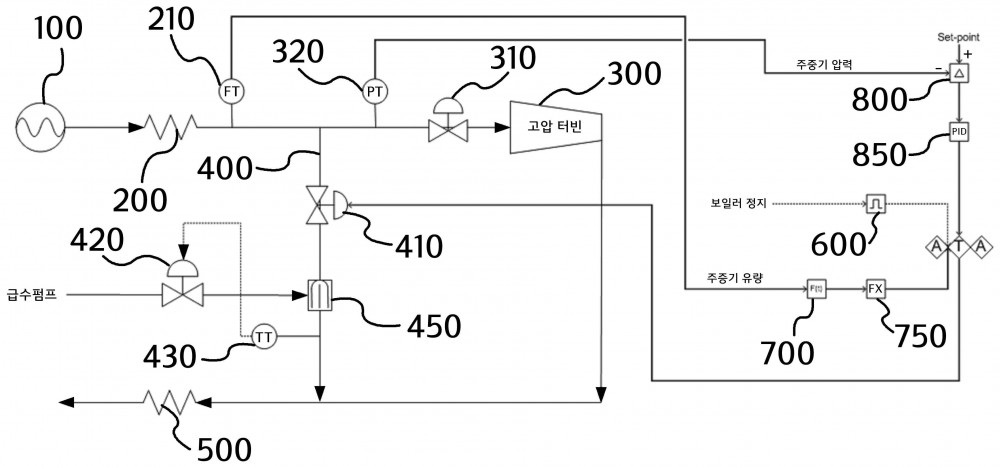

본 발명에 따른 화력발전소의 드럼형 유동층 보일러 정지시 고압터빈 우회 압력밸브 제어방법은 1) 화력발전소 드럼형 보일러 정지 직후 고압터빈 제어밸브 폐쇄시 증기드럼으로부터 과열기를 거쳐 이동하는 주증기 유량에 기설정 시간의 지연함수를 사용하여 보일러 정지 시점의 주증기 유량을 검출하는 단계와, 2) 상기 주증기가 고압터빈을 우회하는 우회로에 설치되는 고압터빈 우회 압력밸브 고유의 밸브 스트로크 대비 유량 특성관계에 의해 산출된 특성함수(f(x))를 내장한 함수변환기에 의해 주증기 유량 대비 밸브 스트로크(stroke)를 결정하는 단계와, 3) 상기 2)단계에서 결정된 주증기 유량 대비 밸브 스트로크(stroke)에 의해 보일러 정지시점부터 일정 시간(t) 동안 상기 1)단계에서 검출된 주증기 유량에 따른 밸브 스트로크만큼 상기 고압터빈 우회 압력밸브를 개방하는 단계와, 4) 상기 보일러 정지 일정 시간(t) 후부터는 주증기 압력 설정값(set point)과 상기 주증기 압력의 편차를 계산하여 제어부를 통해 고압터빈 우회 압력밸브를 제어하는 단계를 포함하여 이루어지는 것을 특징으로 한다.
