화력발전소에서 베인 휠의 막힘을 방지하는 미분기 장치 요약정보 및 구매

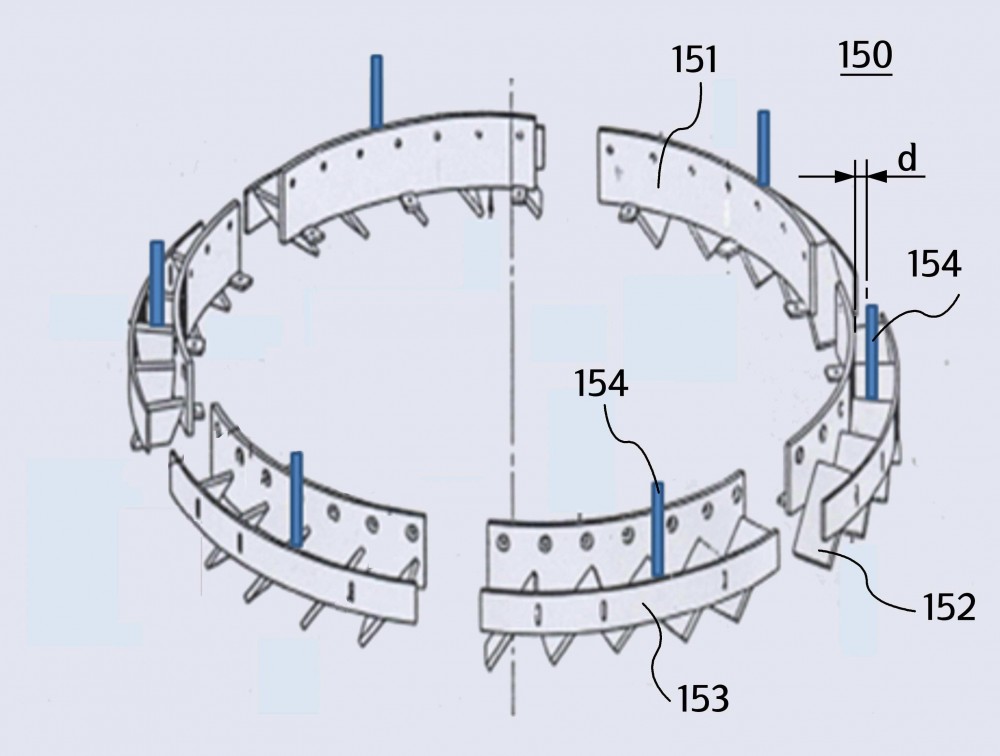

본 발명에 따른 화력발전소의 미분기 장치는 미분기 내부로 석탄이 공급관을 통해 공급되고 접시 모양의 바울(bowl)의 중앙부로 낙하되어 회전하는 상기 바울의 원심력에 의하여 석탄이 바울의 바깥방향으로 밀려 나가면서 그라인딩 롤러와 바울 사이로 들어가면서 분쇄되고, 상기 바울 아래에서는 1차 공기가 상기 바울 외측에 구비되는 베인 휠을 통해 상부로 공급되어 미분탄이 공기와 함께 선회하게 되고, 미분탄은 공기와 함께 부상하면서 배출관을 통해 배출되며, 상기 베인 휠은 상기 바울(30)의 외주면에 형성되는 원형판부재에 일정 간격 이격되어 결합되는 다수의 휠 날개를 포함하여 이루어지고, 상기 원형판부재의 중심축방향에 대해 비스듬히 배치되는 상기 휠 날개에는 상기 휠 날개의 상부에 수직하게 돌출형성되는 임팩트 바가 결합되어 이루어져서 상기 베인 휠이 회전하면서 휠 날개의 상부에 돌출 형성되는 임팩트 바가 베인 휠의 상부를 가로막는 석탄 덩어리를 충격하여 분쇄하고 배출되도록 하여 베인 휠의 막힘을 방지하고 1차 공기의 유량 정상화를 도모하는 것을 특징으로 한다.
