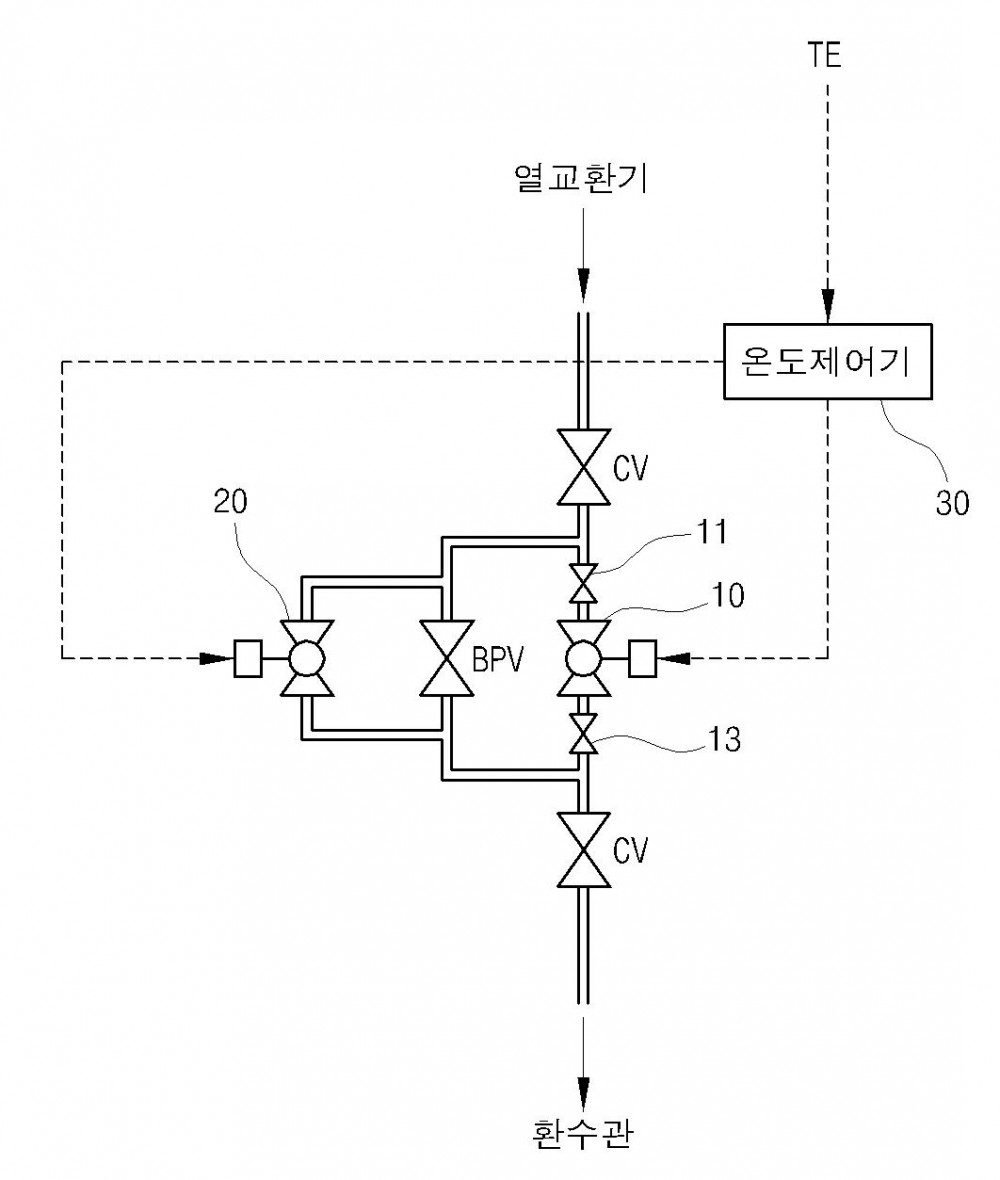

본 발명은 지역냉방용 제습냉방시스템의 사용자시설에 대한 미세유량 제어장치에 관한 것으로서, 특히 열교환기로부터 배출되는 온수의 유량을 외부 제어에 따라 제어하는 메인 온도제어밸브와; 상기 메인 온도제어밸브의 상하단과 분기 배관을 통해 병렬 연결되고, 외부 제어에 따라 상기 열교환기로부터 배출되는 온수의 유량을 미세 조절하는 미세조절용 온도제어밸브; 및 상기 열교환기의 온도센서로부터 급수 온도를 입력받아 급수 온도가 제 1기준 온도값 이하인 경우 상기 미세조절용 온도제어밸브를 폐쇄시킨 상태에서 기설정된 값에 따라 상기 메인 온도제어밸브의 개폐도 조절을 통해 유량을 제어하여 기준 열량으로 조절하며, 급수 온도가 제 2기준 온도값 이상인 경우 상기 메인 온도제어밸브를 폐쇄시키고, 상기 미세조절용 온도제어밸브를 개방시킨 상태에서 기설정된 값에 따라 상기 미세조절용 온도제어밸브의 개폐도를 조절하여 기준 열량으로 조절하는 온도제어기를 포함하는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 온도제어밸브와 병렬로 별도의 미세유량 조절용 온도제어밸브를 설치하고 계절 또는 수요량에 따라 상호 교대 사용함으로써 정상적인 미세유량 조절을 가능하고, 또한, 미세유량 조절용 온도제어밸브를 설치함으로써 부하의 요구에 대한 미세한 유량조절이 가능하여 제습냉방기의 냉방성능 감소 및 유체의 맥동현상으로 인한 진동과 소음을 유발하는 것을 미연에 방지할 수 있다.
