LNG 냉열을 이용한 BOG 재액화 시스템 요약정보 및 구매

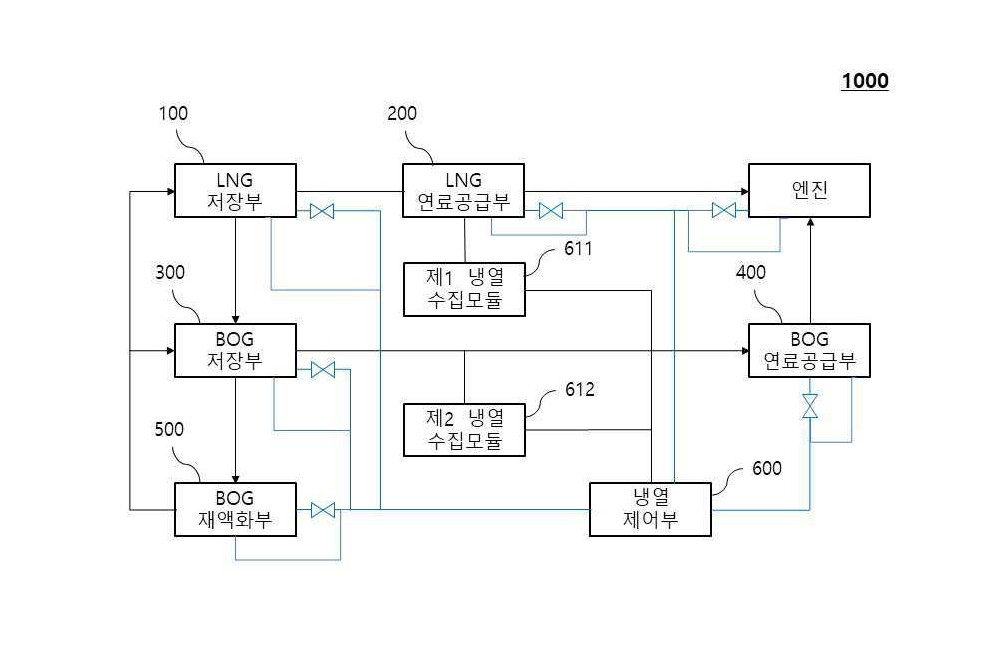

본 개시의 실시예에 따른 LNG 냉열을 이용한 BOG 재액화 시스템은, 액화천연가스가 저장되는 LNG 저장부(100); 상기 LNG 저장부(100)의 액화천연가스를 기화시켜 엔진에 공급하는 LNG 연료공급부(200); 상기 LNG 저장부(100)에서 자연 발생되는 BOG를 수집하여 저장하는 BOG 저장부(300); 상기 BOG 저장부(300)의 BOG 일부를 엔진연료로 제공하기 위한 BOG 연료공급부(400); 상기 BOG 저장부(300)의 BOG 일부를 재액화하는 BOG 재액화부(500); 및 냉열을 수집하고 상기 수집된 냉열을 상기 BOG 재액화부(500)에 분배하는 냉열제어부(600); 를 포함하고, 상기 LNG 저장부(100)는 액화천연가스가 저장되는 저장탱크모듈(110)과, BOG 발생을 억제하기 위해 상기 저장탱크모듈(110)의 외측면을 냉각시키는 냉각모듈(160)을 포함하고, 상기 LNG 연료공급부(200)는 상기 LNG 저장부(100)로부터 액체상태의 LNG를 제공받아 상기 액체상태의 LNG를 기체상태의 엔진연료로 기화시키기 위한 기화모듈(210)과, 상기 기화모듈(210)의 온도와 압력을 감지하는 센서모듈(220)과, 상기 기체상태의 엔진연료를 엔진에 공급하기 위한 펌프모듈(230) 및 상기 기화모듈(210)을 냉각시키기 위한 냉각모듈(240)을 포함하고, 상기 BOG 저장부(300)는 BOG가 저장되는 저장탱크모듈(310)과, 상기 저장탱크모듈(310)의 압력과 상기 저장탱크모듈(310)에 저장된 BOG의 온도를 감지하는 센서모듈(330)과, 상기 저장된 BOG의 온도를 바탕으로 상기 BOG 연료공급부(400)와 상기 BOG 재액화부(500)에 BOG를 분배하는 분배모듈(320)과, 상기 저장탱크모듈(310)에 저장된 BOG의 온도를 조절하기 위한 냉각모듈(340)과, 상기 센서모듈(330)의 데이터를 바탕으로 소정의 압력에 도달한 경우 저장된 BOG의 일부를 대기중으로 방출하기 위한 방출모듈(350)을 포함하되, 상기 분배모듈(320)은 BOG의 온도에 따라 BOG를 연료로 사용할 때 필요한 에너지와 BOG를 재액화할때 필요한 에너지에 대한 딥러닝된 데이터를 구비한 딥러닝유닛(미도시)을 포함하여, 상기 데이터를 바탕으로 더 적은 에너지가 필요한 방향으로 BOG를 분배하는 것을 특징으로 하고, 상기 BOG 연료공급부(400)는 상기 BOG 저장부(300)로부터 BOG를 제공받아 상기 BOG를 엔진연료로 공급하기 위한 압축모듈(410)과, 상기 압축모듈(410)의 온도와 압력을 감지하는 센서모듈(420)과, 상기 엔진연료를 엔진에 공급하기 위한 펌프모듈(430)과, 상기 압축모듈(410)을 냉각시키는 냉각모듈(440)을 포함하고, 상기 BOG 재액화부(500)는 상기 BOG 저장부(300)로부터 BOG를 공급받아 압축하는 압축모듈(510)과, 상기 압축된 BOG를 응축하는 응축모듈(520)과, 상기 응축된 BOG를 감압시켜 다시 LNG 저장부에 저장하는 팽창모듈(530)과, 상기 압축모듈(510)을 냉각시키는 냉각모듈(540)을 포함하는 것을 특징으로 하여 구성될 수 있다.
