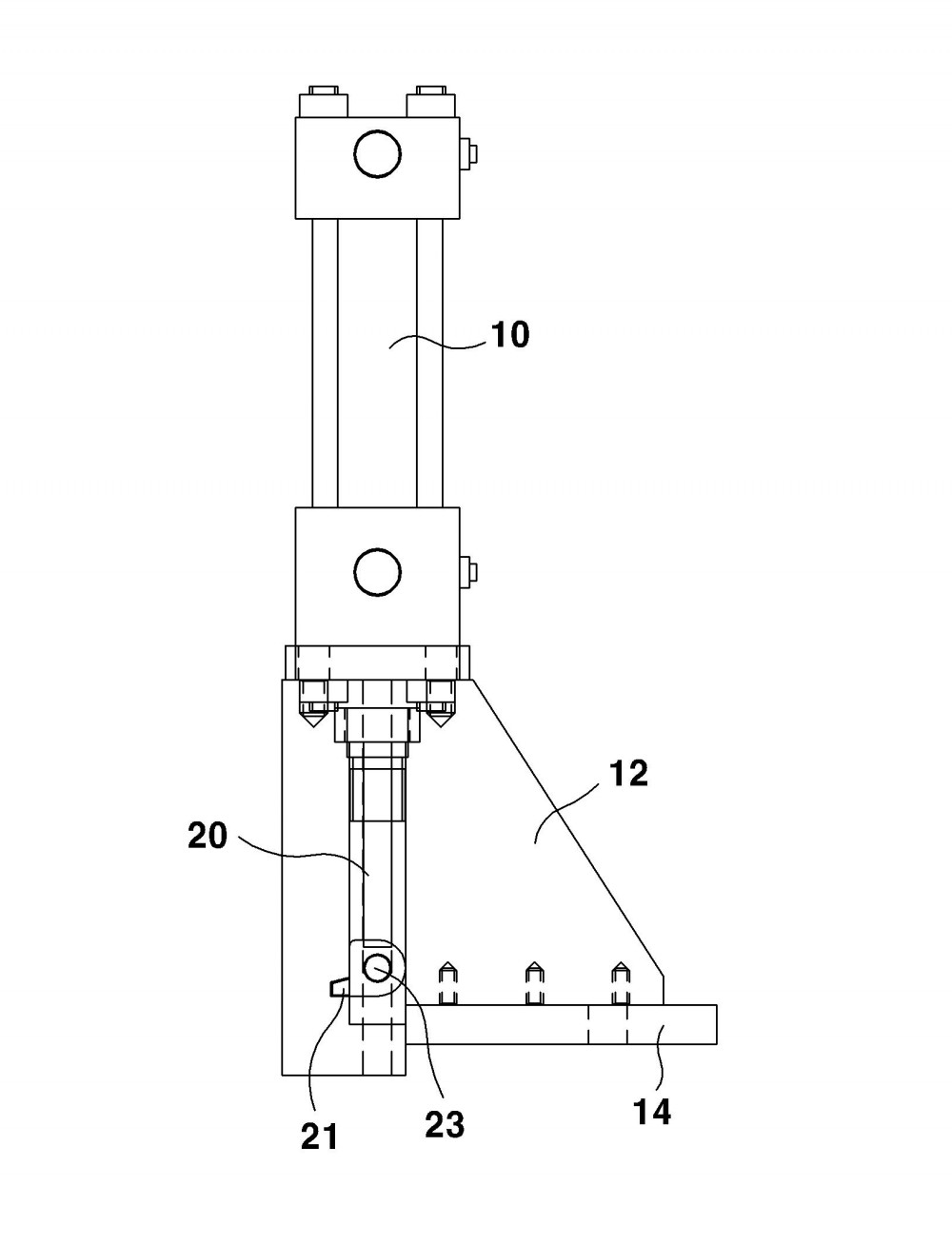

본 발명은 스팀 터빈로터용 터닝장치에 관한 것으로서, 스팀 터빈로터의 각종 점검과 정비를 위한 터닝작업이 유압실린더 동작에 의해 용이하게 이루어질 수 있도록 하여 작업효율을 향상시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 로터하우징(1)에 안착 구비되어져 있는 스팀 터빈로터(3)의 정비를 위해 회전시키는 스팀 터빈로터용 터닝장치에 있어서, 상기 터닝장치는, 로터하우징(1)의 플렌지면(2) 일측에 수직방향으로 세워져 설치되는 유압실린더(10)와; 상기 유압실린더(10)의 실린더로드(11) 일단부에 결합 구성되어져 실린더 작동에 의해 승하강 슬라이딩 유동이 이루어지는 슬라이드 램(20)과; 상기 슬라이드 램(20)의 하단부에 구비되어 스팀 터빈로터(3)의 기어부(3')와 일방향 걸림작용이 이루어지는 래칫레버(21)와; 상기 유압실린더(10)를 일정 높이로 지지하기 위해 좌,우 양측에 수직벽을 이루며 구비되어져 있는 측면프레임(12)과; 상기 측면프레임(12) 하부에 수평면을 이루며 일체로 구비되어 로터하우징(1)에 고정시키는 베이스 플레이트(14);를 포함하는 구성을 이룸을 특징으로 한다.
