퀵 가이드 스터드 요약정보 및 구매

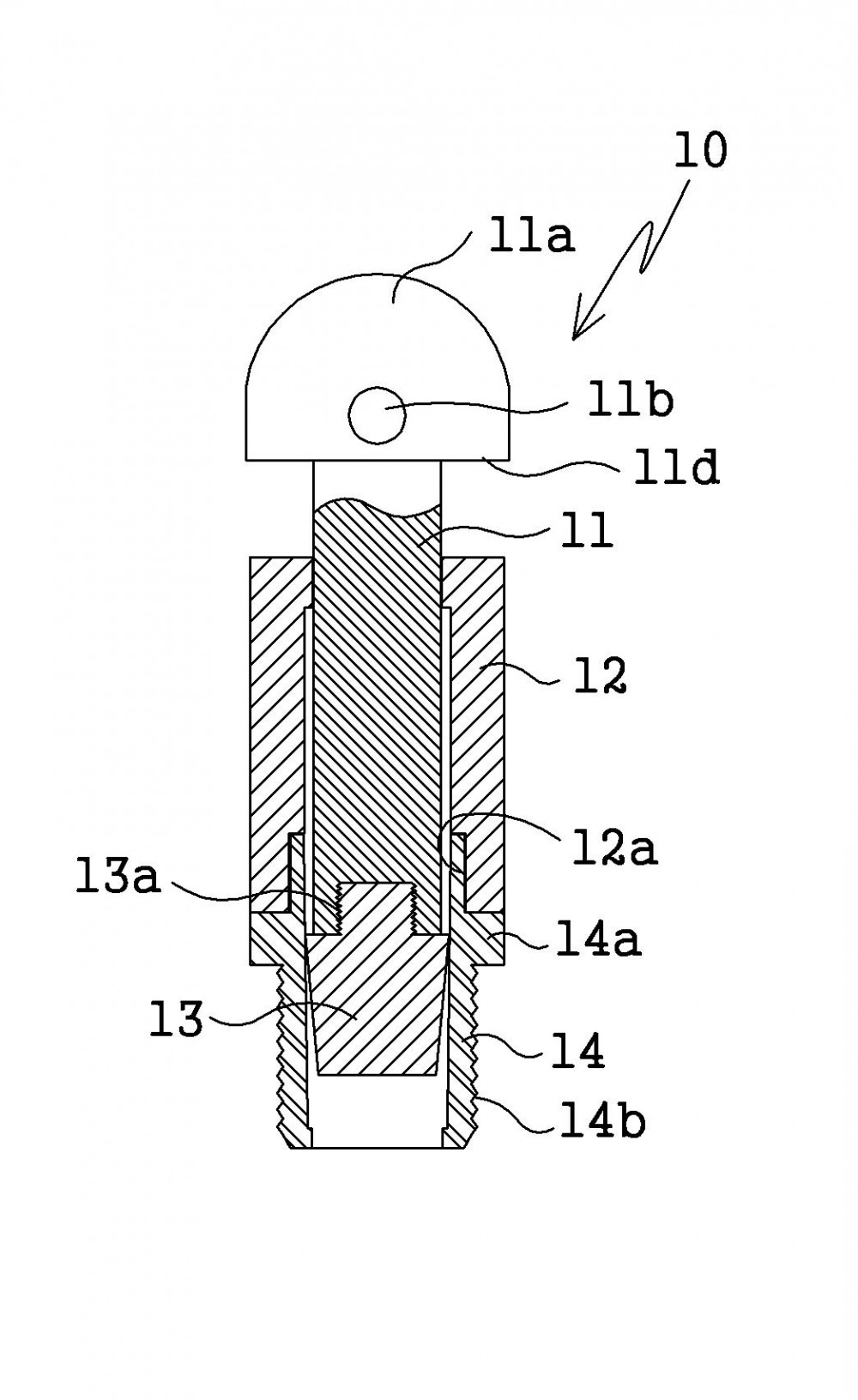

본 발명은 퀵 가이드 스터드에 관한 것으로서, 기기의 설치 및 제거가 신속하고 용이하게 이루어질 수 있도록 하여 작업효율을 향상시키기 위한 것이다. 이를 실현하기 위한 본 발명의 가이드 스터드(10)는, 일정 길이를 이루는 원통형상의 가이드봉(11)과; 상기 가이드봉(11)이 끼워지도록 중공형상을 이루는 가이드몸체(12)와; 상기 가이드몸체(12)를 통과한 가이드봉(11)의 선단부에 결합되어지며 외주면이 테이퍼 형상을 이루는 테이퍼 맨드릴(13)과; 상기 테이퍼 맨드릴(13)의 외부 노출을 방지하기 위해 가이드몸체(12) 선단부에 결합되어지며, 외주면 중단에는 걸림돌부(14a)가 돌출 형성되었고, 테이퍼 맨드릴(13)의 외주면과 대응되는 내주면에는 테이퍼 형태의 경사부(14c)를 이루며, 상기 걸림돌부(14a)를 기준으로 선단측에는 구경의 확장이 가능하도록 다수의 절개홈(14d)이 일정 간격으로 형성된 가이드 확장구(14);를 포함하는 구성을 이룸을 특징으로 한다.

상품 선택옵션 0 개, 추가옵션 0 개
