기계용접용 용접 포지셔너 장치 요약정보 및 구매

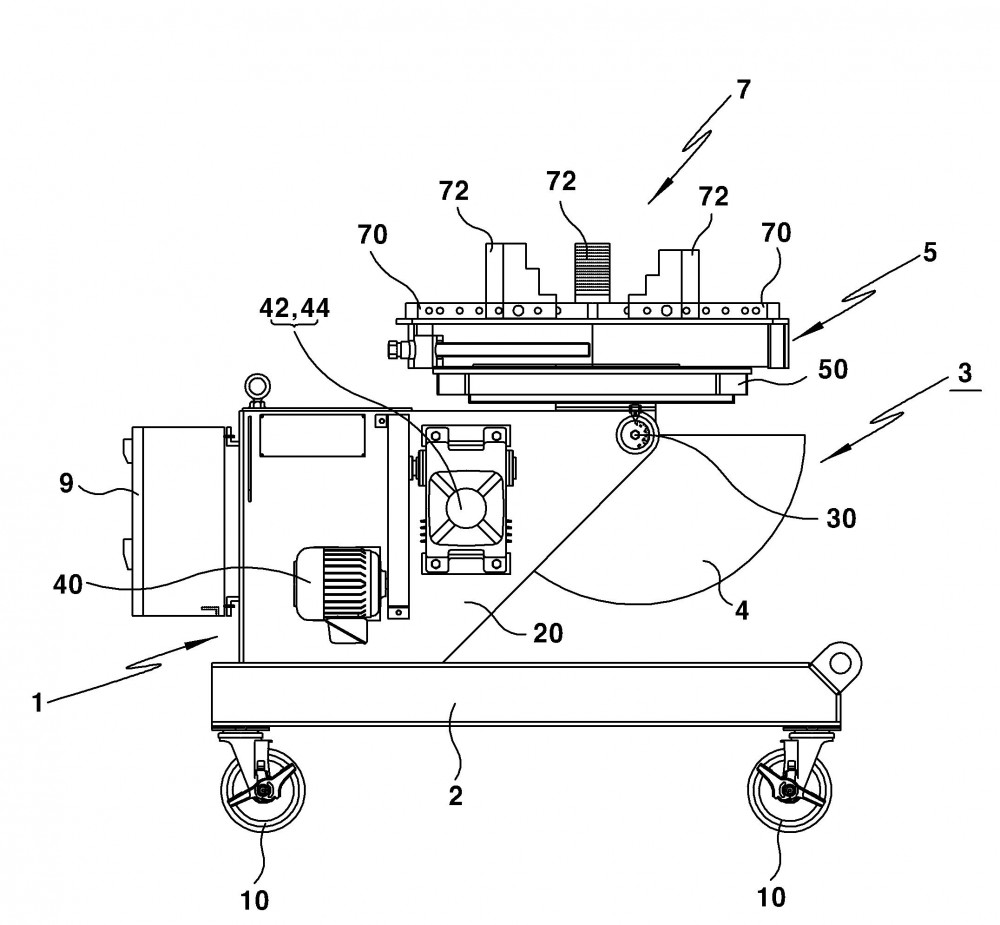

본 발명은 기계용접용 용접 포지셔너에 관한 것으로, 특히 기계 용접사에게 용접절차서의 개발 및 현장 용접작업시 편의성을 제공하면서 용접자세가 규정된 국제규격에 제시된 사양에 맞게 대형의 용접재료를 지지해주며 용접사가 원하는 위치로 시편을 회전시키거나 및 경사 위치시키는 용접 포지셔너 장치에 관한 것이다. 본 발명에 의하면, 프레임조립체엔 경사조절기구를 설치하고, 상기 경사조절기구의 상부엔 작업대를 설치하며, 상기 작업대엔 3방향 그리퍼를 설치하여 이루어지되, 상기 경사조절기구는 기준축의 하부 위치에 반원형기어를 설치하고 상기 지지프레임의 일측 구동모터에 의하여 구동되는 감속기축의 기어와 서로 치합되어 이루어지고, 상기 작업대는 상기 중심축을 감싼 상태로 가로로 길게 설치되고 상기 반원형기어와 고정 설치되며 상기 기준축을 중심으로 각도변위가 가능하게 설치된 하부지지부재의 상부에 설치되어지되, 상기 작업대는 상기 하부지지부재의 일측에 마련된 중심축을 중심으로 제자리에서 회전이 가능하게 설치되어 이루어지며, 상기 3방향 그리퍼는 각각 작업대의 상부에 고정 설치되는 가이드레일과, 이들 가이드레일에 각각 끼워져 슬라이드 이동이 가능하게 설치되는 그리퍼와, 그리고 이들 그리퍼와 상기 가이드레일을 서로 원하는 위치에 고정 설치하기 위한 고정부재를 포함하여 이루어지는 기계용접용 용접 포지셔너 장치를 제공한다.
