로터 없는 현장에서 축 정렬 선도 측정방법 요약정보 및 구매

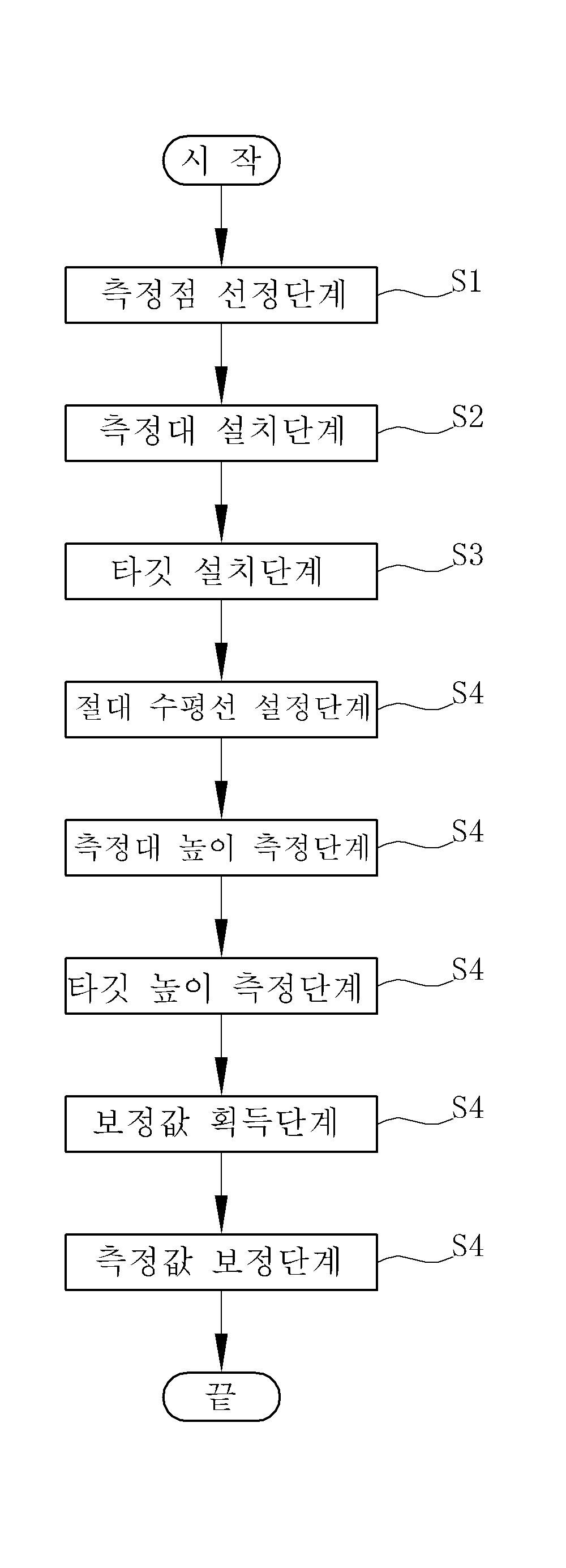

본 발명은 로터 없는 현장에서 축 정렬 선도 측정방법에 관한 것으로, 베어링 대(pedestal)에 설치된 오일 디플렉터 접합부(fit)의 최하부에 측정점을 선정하는 측정점 선정단계(S1단계)와; 상기 측정점 선정단계(S1단계)에서 선정된 측정점에 측정대(staff)를 설치하는 측정대 설치단계(S2단계)와; 상기 측정점 선정단계(S1단계)에서 선정된 측정점에 타깃(target)을 설치하는 타깃 설치단계(S3단계)와; 측정장치를 이용하여 측정대(staff)의 높이를 측정하는 측정대 높이 측정단계(S4단계)와; 측정장치를 이용하여 타깃(target)의 높이를 측정하는 타깃 높이 측정단계(S5단계)와; 측정오차를 찾아 검증하여 보정값을 구하는 보정값 획득단계(S6단계) 및; 측정값을 보정값으로 보정하는 측정값 보정단계(S7단계)로 이루어져 베어링 대(pedestal)에 설치된 오일 디플렉터 접합부(fit)의 최하부에 측정점을 선정하고, 측정 지점에 타깃(target) 혹은 측정대(staff)를 설치하여 측정장치로 타깃(target) 혹은 측정대(staff)의 높이를 측정한 후 측정 오차를 찾아 검증하고 측정값을 보정하여 축 정렬 선도를 측정함으로써 로터가 없는 상태에서 축 선도를 용이하게 구하여 베어링의 위치를 수시로 수정할 수 있고, 특수장비를 필요로 하지 않고 간단하게 축 선도를 측정할 수 있으면서도 신뢰성 높은 측정이 가능한 각별한 장점이 있는 유용한 발명이다.
