공기구동기의 유효단면적 측정장치 요약정보 및 구매

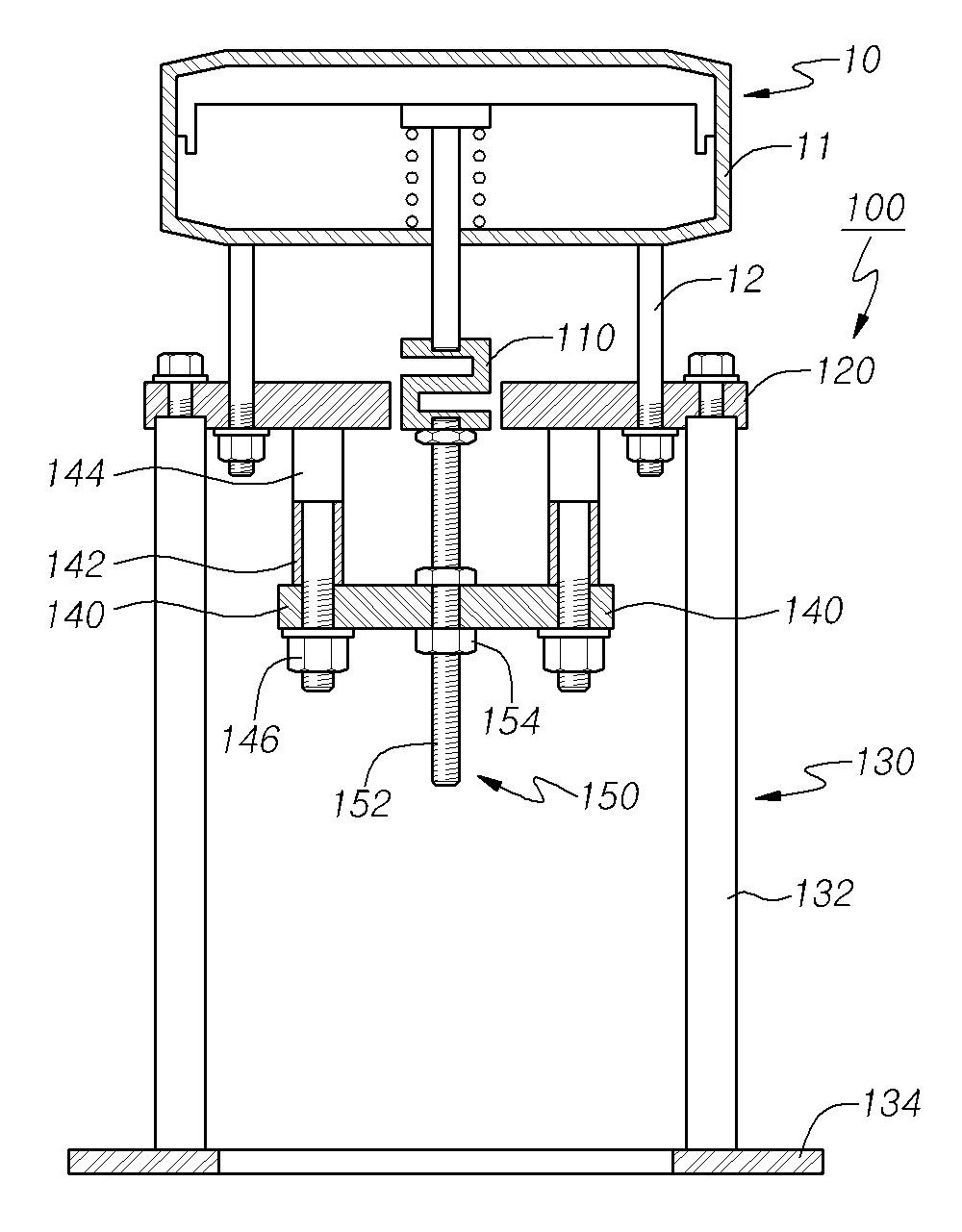

본 발명은 공기구동기의 유효단면적을 편리하고 용이하게 측정하면서 측정의 정확성을 제고시킬 수 있는 공기구동기의 유효단면적 측정장치에 관한 것이다. 이를 위해 본 발명은, 공기구동밸브에 연결되도록 복수의 연결다리(12) 및 스템(13)이 구비된 공기구동기(10)에 있어서, 상기 공기구동기(10)의 연결다리(12)를 분리가능하게 고정시킨 상태에서 스템(13)에 작용하는 힘의 변형을 측정하도록 힘측정소자(110)가 구비된 측정기대(100), 상기 공기구동기(10) 내로 압축공기의 공급량을 변화시키면서 공급하는 공기공급부(200), 상기 공기공급부(200)에서 공급되는 압축공기에 의해 공기구동기(10) 내의 압력 변화를 측정하도록 연결된 압력측정센서(300), 상기 압력측정센서(300) 및 힘측정소자(110)로부터 입력된 측정신호를 분석 및 데이터 처리화하여 공기구동기(10)의 유효단면적을 획득하는 데이터획득유닛(400)을 포함하여 구성하는 것이다.
