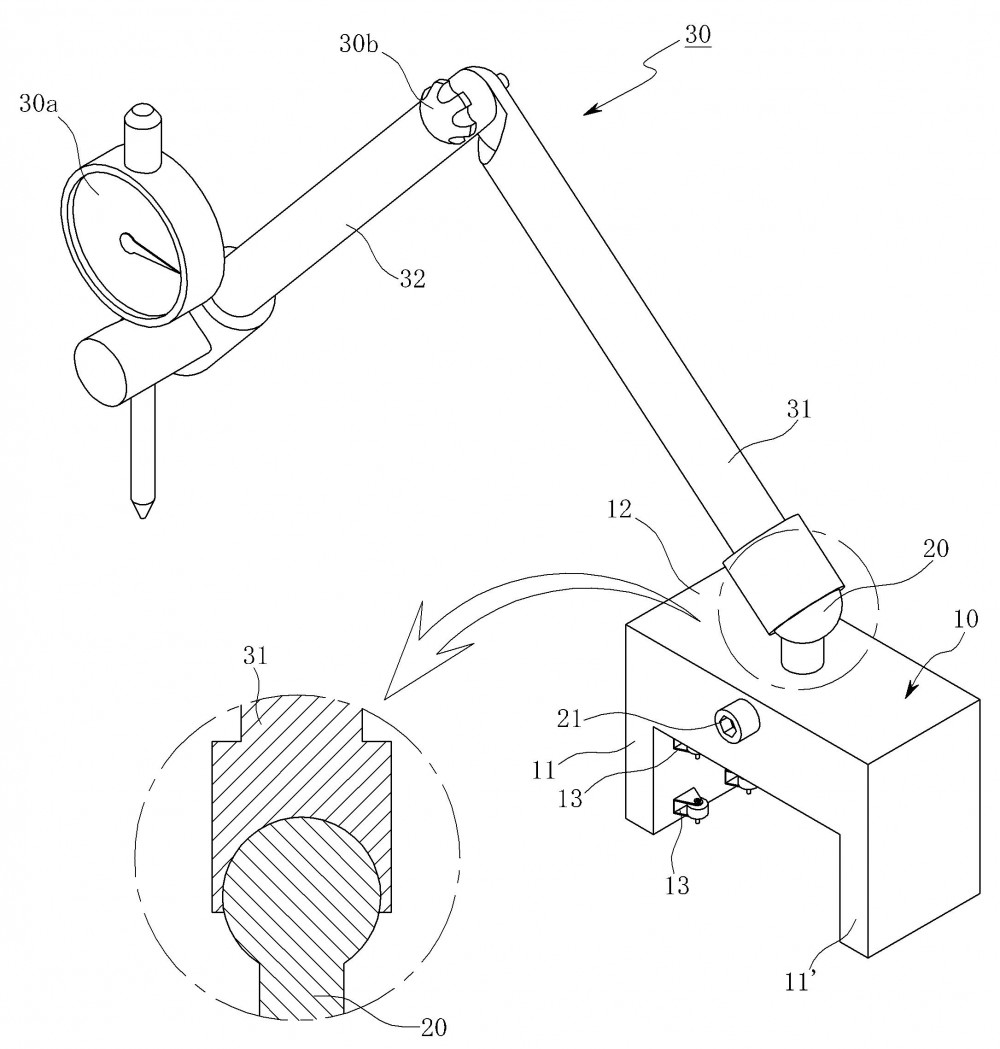

본 발명은 기계용접장비 정렬용 대형배관의 동심도 정렬지그에 관한 것으로, 대형배관(1)의 기계용접장비 가이드 트랙(2) 상에서 기계용접장비 가이드 트랙(2)을 따라 이동하는 지그 베이스(10)와; 상기 가이드 트랙(2)의 상부면 중앙에 하측 단부가 삽입되어 지그 베이스(10)를 관통하는 볼트(21)로 고정되는 고정축(20)과; 상기 고정축(20)의 상측 단부에 일측 단부가 크랭크 결합되는 제 1링크(31)와 일측 단부에 다이얼 게이지(30a)를 구비하여 상기 제 1링크(31)의 타측 단부에 연결되는 제 2링크(32)로 이루어지는 링크부재(30)로 구성되어 대형배관의 기계용접장비 가이드 트랙을 따라 이동하는 지그 베이스와 다이얼게이지를 구비하는 링크부로 이루어지는 간단한 구성으로 기계용접장비 가이드 트랙의 정렬 작업을 정밀하고 신속하게 하여 작업 단축에 따른 작업자의 방사선 쪼임량을 최소화할 수 있을 뿐만 아니라 절렬 정확도가 1/100mm 정도로 높은 정밀한 정렬로 용접의 품질을 높여 신뢰도를 향상시킬 수 있는 각별한 장점이 있는 유용한 발명이다.
