외부댐퍼가 구비된 영구자석을 이용한 회전장치 요약정보 및 구매

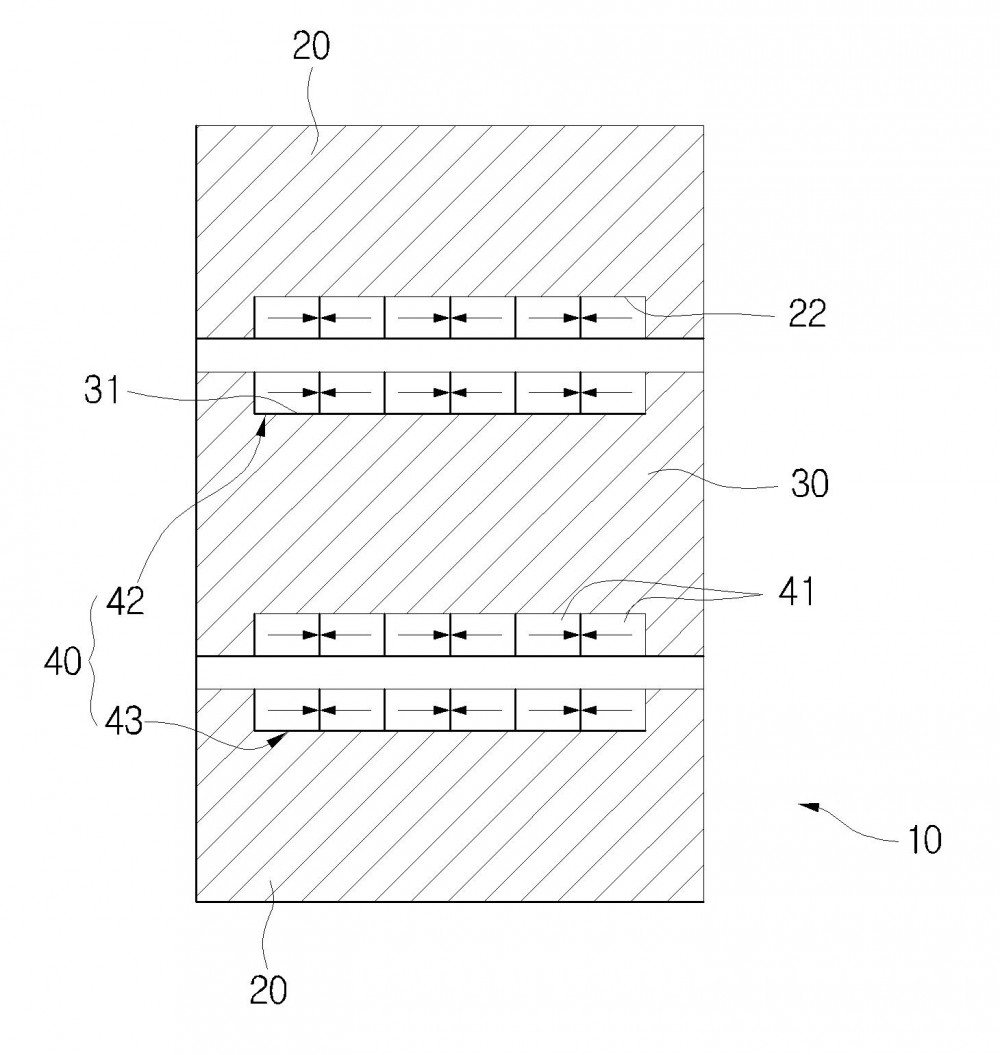

본 발명은 영구자석을 이용한 회전장치에 관한 것으로, 더 상세하게는 발전기나 모터 축과 같은 회전장치 중 회전축을 지지하는 베어링부분에 영구자석을 설치하여 마찰없이 동력의 전달이 가능하도록 하되, 상기 베어링의 외측으로는 댐퍼를 구비해 고속회전으로 발생되는 진동을 흡수/완충하여 회전안정성을 향상되도록 하는 외부댐퍼가 구비된 영구자석을 이용한 회전장치에 관한 것이다. 본 발명은 중심에 축공이 형성된 베어링과, 상기 축공에 삽입되어 회전하는 회전축을 구비한 회전장치에 있어서, 상기 베어링의 내주면과, 상기 내주면과 대응되는 회전축의 외주면에는 영구자석이 설치되어 회전축이 무접촉으로 지지됨을 특징으로 한다. 상기한 바와같은 구성을 갖는 본 발명은, 회전장치의 회전축과 베어링에 각각 영구자석을 이용하여 접촉없이 동력의 전달이 용이하게 이루어지도록 하되, 상기 영구자석은 다수개로 분리구성하고 분리된 개별자석은 같은 극성을 갖는 면이 접하도록 축방향으로 적층한 폴페이싱타입으로 형성하여 연구자석의 극성배치를 변경해 진동흡수효율을 증대시켰다. 또한 상기 베어링의 외측으로 댐퍼구조를 갖도록 하여 발생된 진동을 댐퍼에서 완화시키게 함으로써 고속에서도 안정적으로 회전력을 전달할 수 있는 유용한 장치의 제공이 가능하게 된 것이다.
