가스 방산탑의 배수장치 요약정보 및 구매

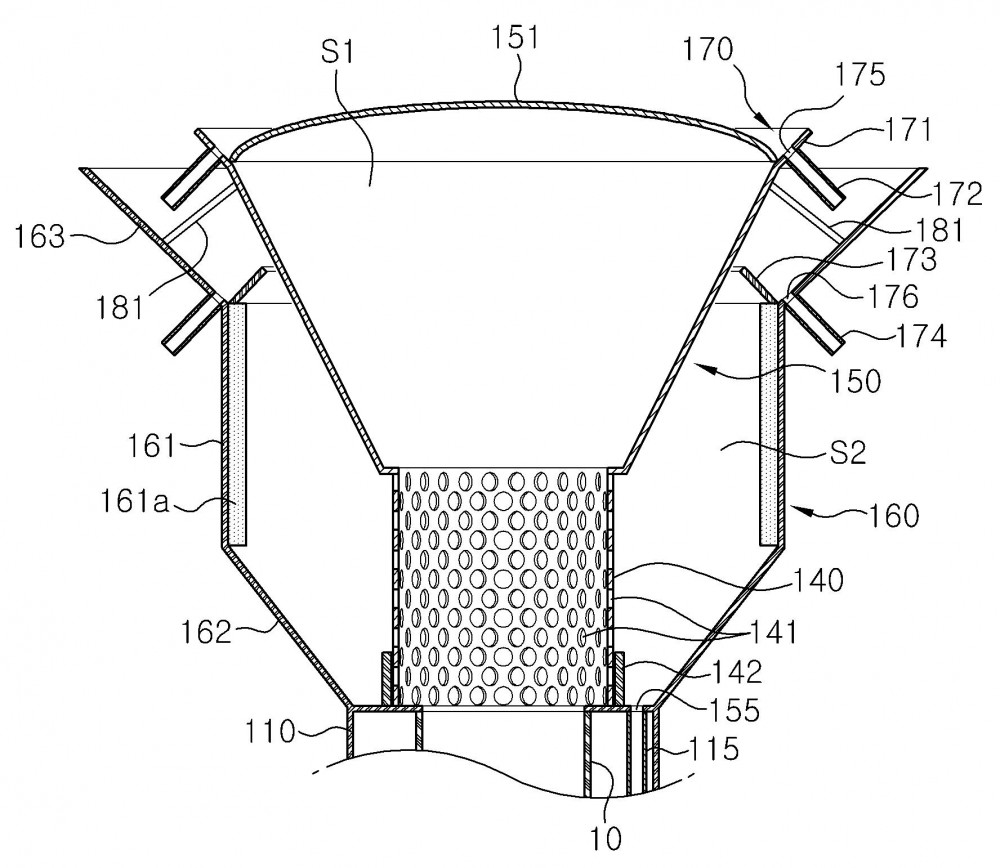

본 발명은 가스 방산탑의 배수장치에 관한 것이다. 구체적으로는, 벤트배관의 상단부에 설치되며 외주면에 다수의 방출공을 구비한 디퓨져 파이프(140)와, 상기 디퓨져 파이프의 상측에 챔버가 형성되도록 상기 디퓨져 파이프에 연결된 인렛셀(150)과, 빗물이 상기 인렛셀 내부로 유입하지 않도록 상기 인렛셀의 상단을 막는 빗물커버(151)와, 상기 방출공을 통해 유출하는 가스의 배출통로를 형성하도록 상기 인렛셀과 상기 디퓨져 파이프의 외측에 설치되는 외측커버(160)를 포함하되, 상기 인렛셀의 외측 상단부에는 상기 배출통로를 통해 상기 디퓨져 파이프의 내부로 빗물이 유입하지 않도록 상기 외측커버의 외부로 빗물을 안내하는 빗물안내수단(170)이 설치되고, 상기 디퓨져 파이프의 외측 하단부에는 상기 방출공을 통해 빗물 또는 응축수가 벤트배관의 내부로 유입하지 않도록 막는 격벽부(142)가 설치된 구성으로 되어 있다. 이와 같은 구성에 의하면, 가스 방산탑의 내부로 빗물이 유입되지 않게 하는 한편 내부로 유입된 빗물 또는 가스 벤트시에 발생한 응축수를 용이하게 배출시켜, 가스설비의 내구성을 향상시키고 방산탑을 통한 가스방출시에 트러블을 줄이는 효과가 있다.
