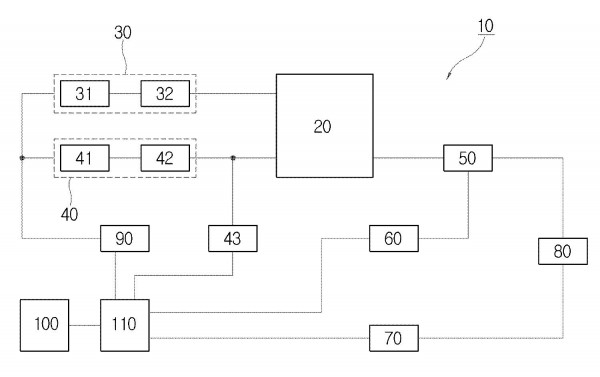

본 발명은 포핏 밸브 모의시험장비에 관한 것으로서, 물이나 공기를 탱크 공급배관을 통해 공급받고 내부에 수용되는 물이나 공기는 탱크 배출배관을 통해 배출하는 탱크와, 상기 탱크 공급배관과 연결되고 물을 공급하는 물 공급배관과 상기 물 공급배관에 장착되어 상기 탱크에 전달되는 물을 공급 또는 차단하는 밸브로 이루어진 물 공급부와, 상기 탱크 공급배관과 연결되고 공기를 공급하는 공기공급 배관과 상기 공기공급 배관에 장착되어 상기 탱크에 전달되는 공기를 공급 또는 차단하는 밸브로 이루어진 공기 공급부와, 상기 탱크의 탱크 배출배관과 연결되는 조절밸브와, 상기 조절밸브의 작동에 따라 상기 탱크와 연결되어 탱크의 내부에 수용되는 물의 압력이나 공기의 압력을 측정하는 제 1 측정센서와, 상기 조절밸브의 작동에 따라 상기 탱크에서 공급되는 물이나 공기를 전달하는 체크밸브의 밸브 누수 여부를 측정하는 제 2 측정센서와, 상기 물 공급부 및 공기 공급부와 연결되고 입력된 신호 값에 따라 물 공급부나 공기 공급부에 작동신호를 전달하는 아이피 변환기와, 조작부에서 입력되는 신호 값을 전달받아 아이피 변환기에 전달하고 상기 제 1 측정센서 및 제 2 측정센서에서 전달되는 측정값을 입력된 신호 값과 비교하여 상기 조작부에 전달하는 제어부를 포함하여 이루어진 것을 특징으로 한다. 본 발명에 따르면, 현장의 운전조건과 동일한 조건이나 가혹조건에서 고압증기, 공기, 물 등의 매체를 충분히 반복하여 피 시험밸브의 건전성을 확보할 수 있는 효과가 있다.

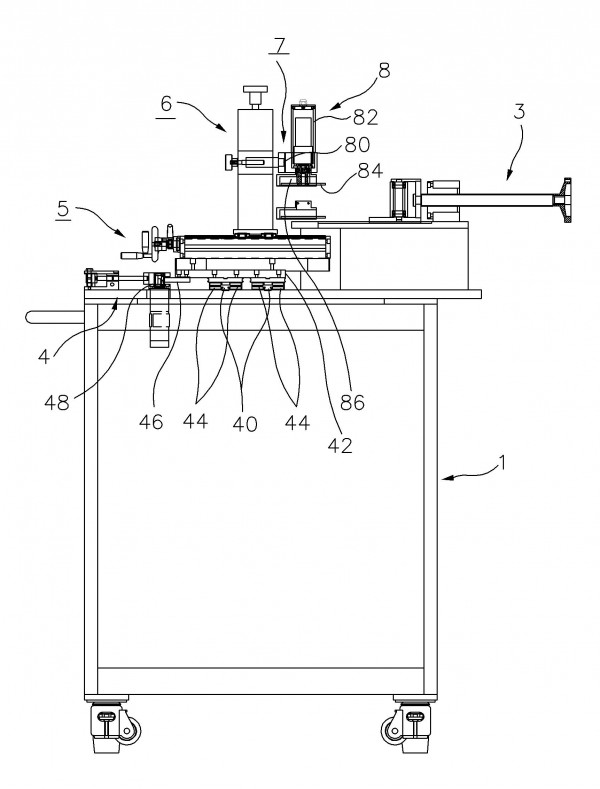

본 발명은 터빈운전중 축 접촉에 의하여 마모 변형된 래비린스 패킹을 가공하되, 다양한 사이즈의 래비린스 패킹에 공용으로 편리하게 활용하여 작업효율을 향상시킬 수 있도록 한 래비린스 패킹의 치면 가공장치에 관한 것이다. 본 발명에 의하면 프레임 상에 설치되고 나사식으로 구성되며 패킹을 좌우 양측에서 고정하도록 구성된 고정용 바이스와; 프레임 상에 상기 고정용 바이스의 사이에 설치되어 패킹을 후부에서 지지하기 위한 스토퍼와; 상기 프레임 상에 설치되는 좌우스윙기구와; 상기 좌우스윙기구의 상부에 설치되는 전후이송기구와; 상기 전후이송기구를 타고 승하강이 가능하게 설치되는 상하이송기구와; 상기 상하이송기구의 일측에 설치되는 좌우수평이송기구와; 그리고 상기 좌우수평이송기구의 일측에 설치되고 패킹의 치면 양측을 동시에 가공할 수 있도록 한 가공커터기구를 포함하여 이루어지는 래비린스 패킹 치면 가공장치를 제공하여 다양한 사이즈의 래비린스 패킹에 공용으로 활용할 수 있고, 공구받침대와 동력전달클러치를 분리할 수 있게 하여 초기 세팅시간의 절감 및 안전사고의 방지, 절삭속도의 조절, 그리고 가공이 용이하게 이루어질 수 있음에 그 특징이 있다.

본 발명은 휴대용 텅스텐로드 연마척에 관한 것으로서, 휴대가 간편하며 텅스텐 로드의 가공작업시 안전성이 확보되어질 수 있고, 가공작업에 있어서의 편리성 및 신속성을 확보할 수 있는 가공툴을 제공하기 위한 것이다. 이를 실현하기 위한 본 발명의 연마척은, 가공이 이루어질 텅스텐로드(1)를 고정시키는 로드 고정구(10)와; 상기 로드 고정구(10)의 후단부가 결합 지지되는 후단 지지구(20)와; 상기 후단 지지구(20)를 감싸는 형태로 결합되어지는 제1지지체(30)와; 상기 제1지지체(30)의 선단부에 결합되어져 상기 로드 고정구(10)의 선단부를 지지하는 제2지지체(40)와; 상기 제1지지체(30)가 후단측에 삽입되어지며 상기 제2지지체(40)가 선단측에 삽입 되어지는 원통형상의 케이스 하우징(50)과; 상기 후단 지지구(20)에 결합되는 회동핸들(60);을 포함하는 구성을 이룸을 특징으로 한다.

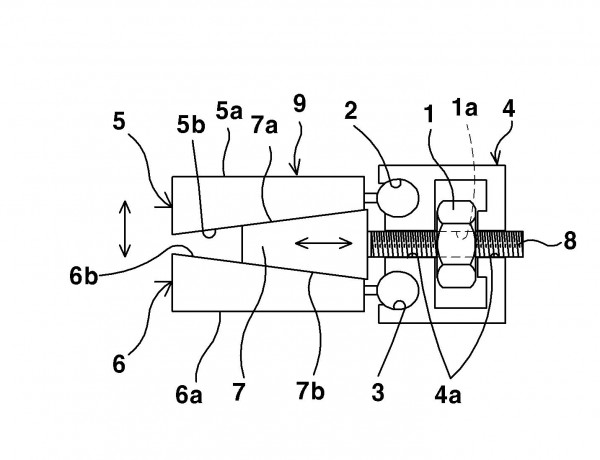

본 발명은 터빈패킹 세그먼트 고정장치에 관한 것으로, 특히 터빈밀봉장치에 있어서 래비린스패킹이 설치된 패킹 세그먼트와 하우징 사이에 설치하여 정확하고 신뢰성이 확보되면서 사용이 용이하고 편리한 터빈패킹 세그먼트 고정장치에 관한 것이다. 본 발명은 내측에 제자리에서 회전이 가능하게 위치한 나사홀더를 설치하고 전면 상하부에 각각 힌지결합홈을 갖는 지지브라켓과, 상기 지지브라켓의 상부 힌지결합홈에 후부가 힌지 결합되고 상부 가압평면과 하부 테이퍼면을 갖는 상부부재와, 상기 지지브라켓의 하부 힌지결합홈에 후부가 결합되고 하부 가압평면과 상부 테이퍼면을 갖는 하부부재와, 상기 상,하부부재의 사이에 밀착된 상태로 끼워 결합되는 전방웨지부와, 그리고 상기 전방웨지부의 후방에 일체로 길이방향으로 설치되고 상기 지지브라켓의 결합공과 상기 나사홀더의 나사통공을 경유 나사결합된 상태로 끼워 설치되는 후방가압부를 포함하여 세그먼트 고정기구를 이루고, 상기 세그먼트 고정기구를 단수 또는 복수개로 구성되는 터빈패킹 세그먼트 고정장치가 제공된다.

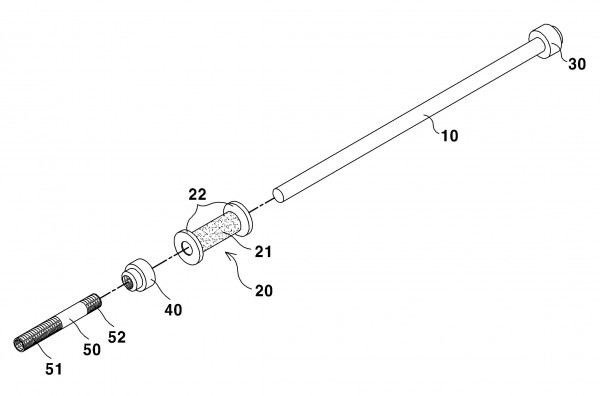

본 발명은 다우얼핀 제거장치에 관한 것으로서, 기기부품의 분해작업시 다우얼 핀의 제거작업이 보다 용이하게 이루어질 수 있도록 하여 작업 효율을 향상시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 일정 길이를 이루는 가이드봉(10)과; 상기 가이드봉(10)에 끼워져 길이방향으로 슬라이딩 유동이 가능한 슬라이딩 헤머(20)와; 상기 가이드봉(10)의 후단측에 결합 구성되어 슬라이딩 헤머(20)와의 직접 접촉에 의한 충격력이 전달되어지는 스토퍼(30)와; 상기 가이드봉(10)의 선단측에 끼워져 슬라이딩 헤머(20)의 이탈을 방지하는 이탈방지구(40)와; 상기 이탈방지구(40)와 결합 구성되어지며 선단측에는 다우얼핀(1)의 탭부위와 나사치합이 가능하도록 나사부(51)가 형성된 핀 체결부(50);를 포함하는 구성을 이룸을 특징으로 한다.

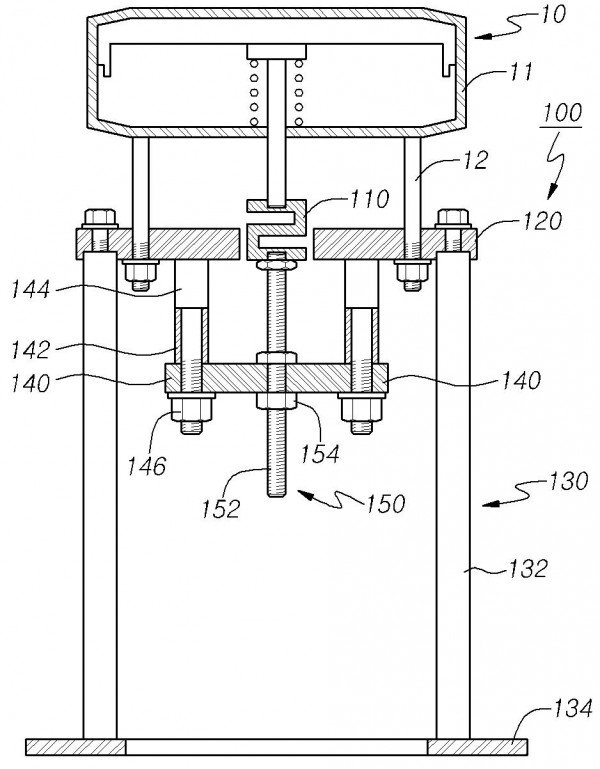

본 발명은 공기구동기의 유효단면적을 편리하고 용이하게 측정하면서 측정의 정확성을 제고시킬 수 있는 공기구동기의 유효단면적 측정장치에 관한 것이다. 이를 위해 본 발명은, 공기구동밸브에 연결되도록 복수의 연결다리(12) 및 스템(13)이 구비된 공기구동기(10)에 있어서, 상기 공기구동기(10)의 연결다리(12)를 분리가능하게 고정시킨 상태에서 스템(13)에 작용하는 힘의 변형을 측정하도록 힘측정소자(110)가 구비된 측정기대(100), 상기 공기구동기(10) 내로 압축공기의 공급량을 변화시키면서 공급하는 공기공급부(200), 상기 공기공급부(200)에서 공급되는 압축공기에 의해 공기구동기(10) 내의 압력 변화를 측정하도록 연결된 압력측정센서(300), 상기 압력측정센서(300) 및 힘측정소자(110)로부터 입력된 측정신호를 분석 및 데이터 처리화하여 공기구동기(10)의 유효단면적을 획득하는 데이터획득유닛(400)을 포함하여 구성하는 것이다.

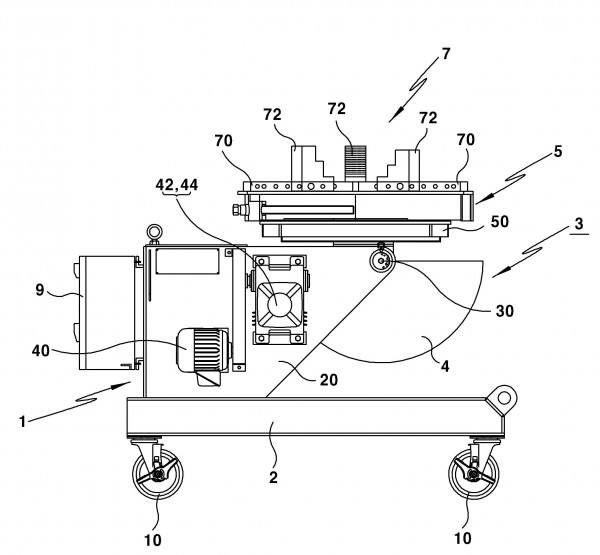

본 발명은 기계용접용 용접 포지셔너에 관한 것으로, 특히 기계 용접사에게 용접절차서의 개발 및 현장 용접작업시 편의성을 제공하면서 용접자세가 규정된 국제규격에 제시된 사양에 맞게 대형의 용접재료를 지지해주며 용접사가 원하는 위치로 시편을 회전시키거나 및 경사 위치시키는 용접 포지셔너 장치에 관한 것이다. 본 발명에 의하면, 프레임조립체엔 경사조절기구를 설치하고, 상기 경사조절기구의 상부엔 작업대를 설치하며, 상기 작업대엔 3방향 그리퍼를 설치하여 이루어지되, 상기 경사조절기구는 기준축의 하부 위치에 반원형기어를 설치하고 상기 지지프레임의 일측 구동모터에 의하여 구동되는 감속기축의 기어와 서로 치합되어 이루어지고, 상기 작업대는 상기 중심축을 감싼 상태로 가로로 길게 설치되고 상기 반원형기어와 고정 설치되며 상기 기준축을 중심으로 각도변위가 가능하게 설치된 하부지지부재의 상부에 설치되어지되, 상기 작업대는 상기 하부지지부재의 일측에 마련된 중심축을 중심으로 제자리에서 회전이 가능하게 설치되어 이루어지며, 상기 3방향 그리퍼는 각각 작업대의 상부에 고정 설치되는 가이드레일과, 이들 가이드레일에 각각 끼워져 슬라이드 이동이 가능하게 설치되는 그리퍼와, 그리고 이들 그리퍼와 상기 가이드레일을 서로 원하는 위치에 고정 설치하기 위한 고정부재를 포함하여 이루어지는 기계용접용 용접 포지셔너 장치를 제공한다.

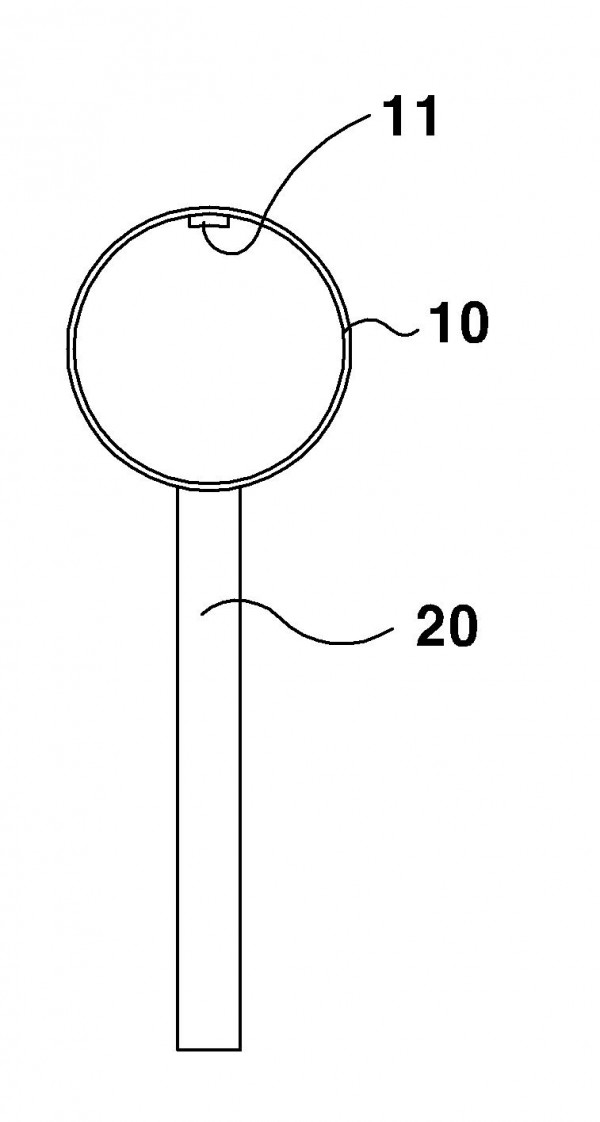

본 발명은 임펠러 축 고정장치에 관한 것으로서, 볼트 또는 고정너트를 이용한 임펠러 조립작업 과정에서 임펠러 축의 회전을 방지하여 안정적인 고정상태가 유지되어질 수 있게 되며 이와 함께 임펠러 축의 손상을 최소화하기 위한 것이다. 이를 실현하기 위한 본 발명의 고정장치는, 임펠러 축(1)의 일단부에 끼워질 수 있도록 원형의 링 형상을 이루는 끼움링(10)과; 상기 끼움링(10)의 내주측에 돌출 형성된 돌출키(11)와; 상기 끼움링(10)의 일측에 일체로 연결 구비되며 일정 길이를 이루는 손잡이용 레버(20);를 포함하는 구성을 이룸을 특징으로 한다.

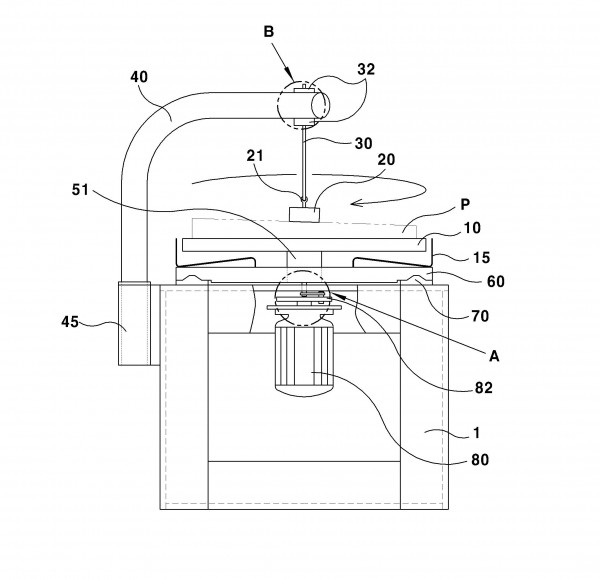

본 발명은 밸브 부품 가공용 평면 연삭기에 관한 것으로서, 플래트 설비에 설치된 밸브 디스크를 포함하는 각종 부품의 연삭작업에 있어서 작업효율을 향상시키도록 하기 위한 것이다. 이를 실현하기 위한 본 발명의 연삭기는, 프레임 본체(1)의 상부에 위치하며 작업 대상물의 바닥면에 대한 래핑작업이 이루어지는 래핑 테이블(10)과; 상기 래핑 테이블(10) 상부에서 작업 대상물을 고정 결합시키기 위한 마그네틱 지그(20)와; 상기 마그네틱 지그(20)의 높이를 조절하기 위해 지지하는 마그네틱 서포터(30)와; 상기 마그네트 서포터(30)를 일정 높이로 지지하기 위해 프레임 본체(1)에 구성되는 아암부(40)와; 상기 래핑 테이블(10)을 회전 구동시키기 위한 회전용 구동모터(50)와; 상기 래핑 테이블(10)을 직선방향으로 슬라이딩 유동시키기 위한 슬라이딩 베드(60)와; 상기 슬라이딩 베드(60)의 왕복 유동을 안내하기 위해 프레임 본체(1)에 구성되어진 가이드레일(70)과; 상기 슬라이딩 베드(60)를 슬라이딩 왕복유동시키는 왕복 구동수단;을 포함하는 구성을 이룸을 특징으로 한다.

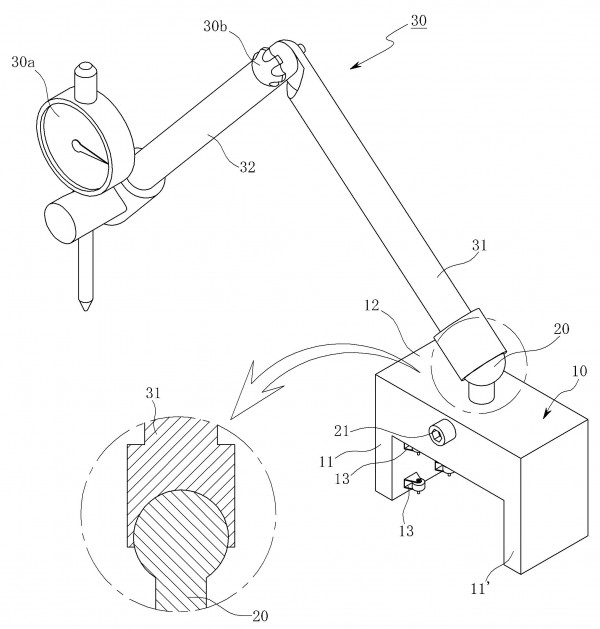

본 발명은 기계용접장비 정렬용 대형배관의 동심도 정렬지그에 관한 것으로, 대형배관(1)의 기계용접장비 가이드 트랙(2) 상에서 기계용접장비 가이드 트랙(2)을 따라 이동하는 지그 베이스(10)와; 상기 가이드 트랙(2)의 상부면 중앙에 하측 단부가 삽입되어 지그 베이스(10)를 관통하는 볼트(21)로 고정되는 고정축(20)과; 상기 고정축(20)의 상측 단부에 일측 단부가 크랭크 결합되는 제 1링크(31)와 일측 단부에 다이얼 게이지(30a)를 구비하여 상기 제 1링크(31)의 타측 단부에 연결되는 제 2링크(32)로 이루어지는 링크부재(30)로 구성되어 대형배관의 기계용접장비 가이드 트랙을 따라 이동하는 지그 베이스와 다이얼게이지를 구비하는 링크부로 이루어지는 간단한 구성으로 기계용접장비 가이드 트랙의 정렬 작업을 정밀하고 신속하게 하여 작업 단축에 따른 작업자의 방사선 쪼임량을 최소화할 수 있을 뿐만 아니라 절렬 정확도가 1/100mm 정도로 높은 정밀한 정렬로 용접의 품질을 높여 신뢰도를 향상시킬 수 있는 각별한 장점이 있는 유용한 발명이다.

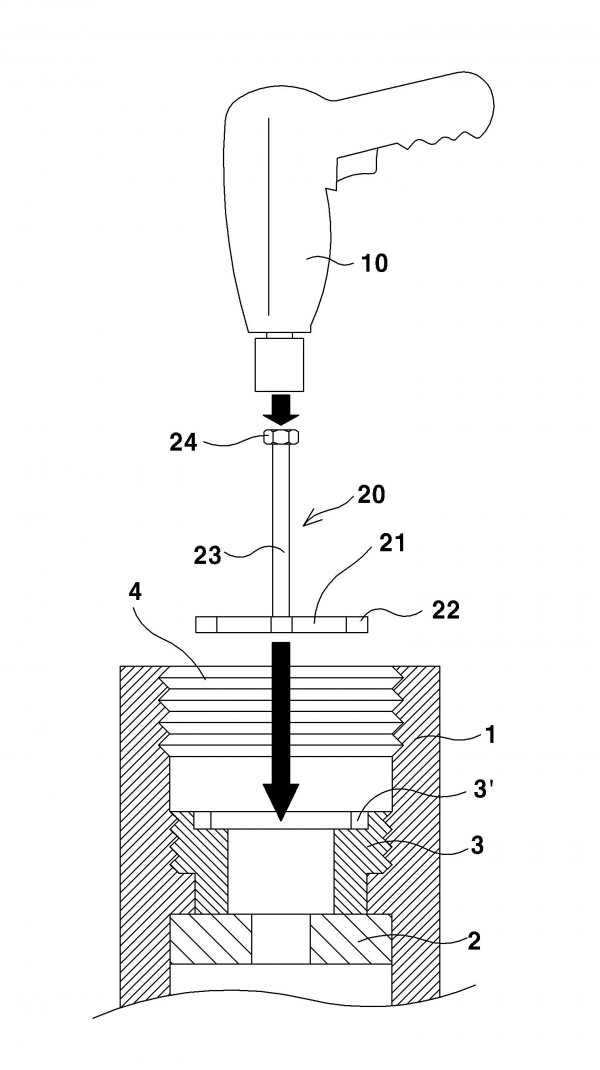

본 발명은 밸브용 디스크가이드 분해 및 조립 장치에 관한 것으로서, 밸브본체에 나사결합되어져 있는 디스크가이드의 분해 및 조립작업이 신속하고 용이하게 이루어질 수 있도록 하여 작업효율을 향상시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 전기공급에 의해 동작되어지며 선단부에 공구 결합구(11)가 회동 가능하게 구비된 전동렌치(10)와, 상기 전동렌치(10)의 공구 결합구(11)에 착탈 결합이 이루어지는 디스크 취외구(20)로 이루어지는 디스크가이드 분해 및 조립장치에 있어서, 상기 디스크 취외구(20)는, 일정 길이를 이루는 서포트로드(23)와; 상기 서포트로드(23)의 상단부에 구비되어 상기 공구 결합구(11)와 결합이 이루어지는 체결구(24)와; 상기 서포트로드(23)의 하단부에 일체로 구비되며, 둘레를 따라 걸림돌부(22)가 일정 간격으로 돌출 형성되어져 있는 원판플레이트(21);로 구성됨을 특징으로 한다.

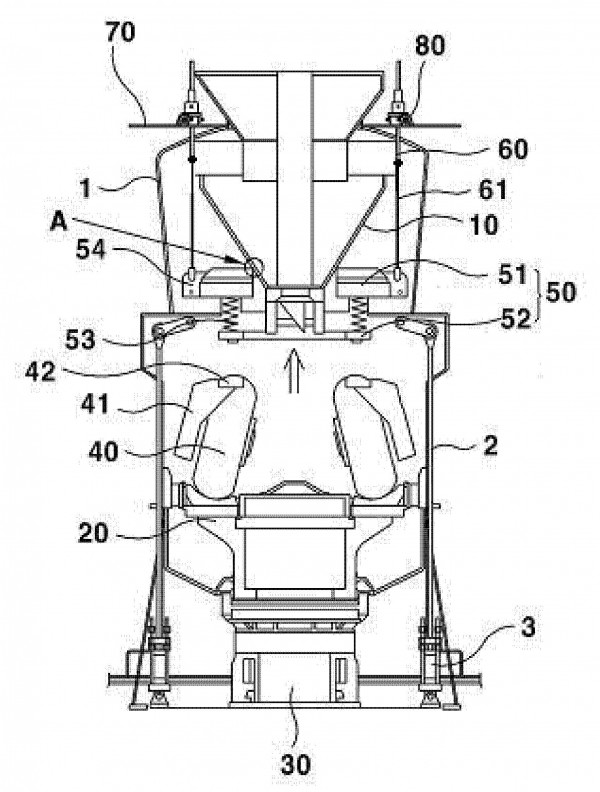

본 발명은 미분기 내부프레임 리프팅 장치에 관한 것으로서, 미분기의 내부 점검을 위한 내부프레임 상승 구동이 유압을 이용하여 1인 작업자가 작업이 가능하도록 하여 정비인원 및 정비시간을 단축시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 외부 하우징(1) 상부에 설치되어 원료가 유입되어지는 호퍼(10)와, 호퍼(10)를 통해 안내된 원료가 분쇄되어지도록 고속 회전이 이루어지는 분쇄회동체(20)와, 분쇄회동체(20)에 회동력을 전달하기 위한 구동모터(30)와, 분쇄회동체(20)의 회전을 지지하기 위해 상부 주변에 구비된 3개의 지지롤러(40)와, 각 지지롤러(40)를 지지하는 롤러 브라켓(41)과, 롤러 브라켓(41)을 지지하기 위해 삼각형상을 이루는 내부프레임(50)을 포함하는 미분기에 있어서, 외부 하우징(1)의 상부에는 작업 발판을 위한 작업플레이트(70)가 수평면을 이루어 설치되되, 작업플레이트(70)에는 스크류잭(60)이 3개소에 수직으로 설치되고; 각 스크류잭(60) 하단부는 리프팅바(61)를 통해 내부프레임(50)과 연결 구성되며; 작업플레이트(70)에는 각각의 스크류잭(60)을 상하로 승강 구동시키기 위한 3개의 유압모터(80)가 연결 설치되고; 3개의 유압모터(80)는 동시에 유압 구동이 이루어질 수 있도록 유압펌프(90)와 각각 유압호스(91)로 연결 구성되되, 각 유압호스(91)에는 유체의 단속을 위한 솔레노이드 밸브(92)가 구비된 것을 특징으로 한다.

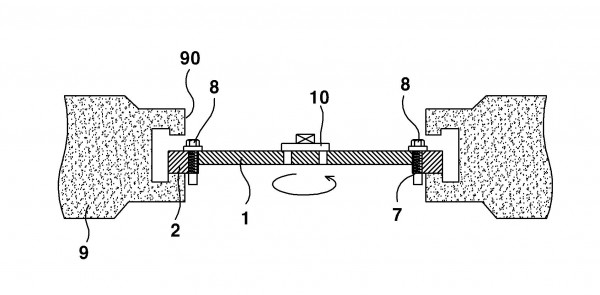

본 발명은 단류형 수소 실 하우징 래핑장치에 관한 것으로, 특히 일체형인 대형의 래핑기구의 전체 둘레가 실 하우징의 내경보다 크나 그 구성을 개선하여 내장된 상태로 래핑작업이 가능하도록 한 단류형 수소 실 하우징 래핑장치에 관한 것이다. 본 발명은 중심에 구동축 연결부를 마련한 본체와 상기 본체의 가장자리에 상기 본체보다 더 두껍게 주강으로 형성하여 결합시킨 래핑플레이트를 결합하여 이루어지되, 상기 래핑플레이트의 양측은 상기 본체의 지름과 같은 폭으로 유지될 수 있도록 좌,우파단부를 각각 형성하고, 상기 좌,우파단부의 사이로서 상기 본체의 중심으로서 상기 구동축 연결부를 지나게 되는 중심선 부위를 중심으로 상기 래핑플레이드의 상,하부 위치에 상,하부파단부를 각각 형성하여 실 하우징의 내측으로 끼워 결합할 수 있게 이루어지는 단류형 수소 실 하우징 래핑장치를 제공한다.

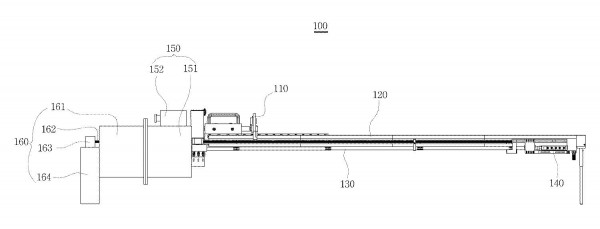

원자력발전소 증기발생기 튜브시트 상부 세정장치가 개시된다. 본 발명의 일실시예에 따른 원자력발전소 증기발생기 튜브시트 상부 세정장치는 원자력발전소 증기발생기의 핸드홀에 부착되는 핸드홀 플랜지; 상기 핸드홀 플랜지를 통하여 진입하고, 상기 원자력발전소 증기발생기의 분리판과 전열관 사이에 설치되는 가이드레일; 상기 가이드레일을 따라 직선왕복운동하도록 설치되는 샤프트; 상기 샤프트 전부측에 설치되어 고압수를 분사하는 노즐부; 상기 샤프트 후부측에 설치되어 상기 샤프트를 회전시키는 제1구동부; 및 상기 샤프트를 직선왕복운동시키는 제2구동부를 포함한다.

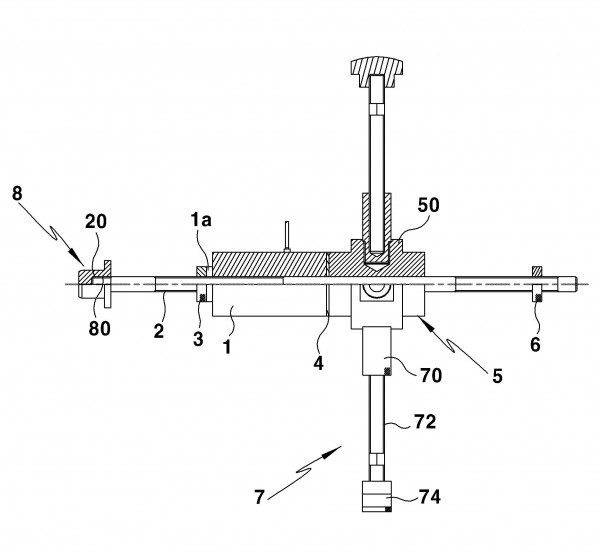

본 발명은 열교환기를 구성하는 튜브에 문제가 발생하여 해당 튜브를 폐쇄하고자 삽입하는 플러그를 삽입하거나 인출하기 위한 열교환기 튜브플러그의 유압 삽입 인출장치에 관한 것이다. 본 발명에 의하면, 열교환기의 튜브에 삽입하고자 하는 플러그를 삽입 또는 인출하고자 하는 삽입 인출장치로서 유압램의 내측에 가압바를 길게 결합 설치하고, 상기 가압바의 전방 소정위치엔 로크너트를 체결 설치하고, 상기 유압램의 후방으로서 가압바엔 와셔와 지지기구를 설치하고, 상기 가압바의 후방 위치엔 별도의 로크너트를 체결 설치하고, 상기 지지기구는 본체의 외측에 방사상으로 다수의 수직고정구를 설치하되, 상기 수직고정구는 수직바지지구, 수직바 및 후트(Foot)의 결합구성으로 이루어지는 것을 특징으로 한다.
