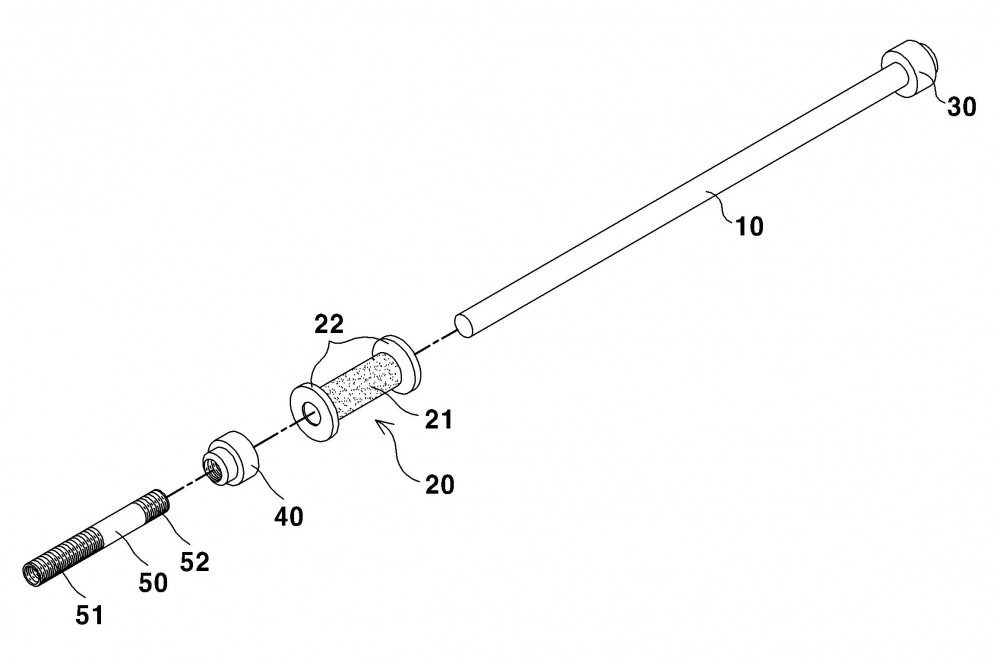

본 발명은 다우얼핀 제거장치에 관한 것으로서, 기기부품의 분해작업시 다우얼 핀의 제거작업이 보다 용이하게 이루어질 수 있도록 하여 작업 효율을 향상시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 일정 길이를 이루는 가이드봉(10)과; 상기 가이드봉(10)에 끼워져 길이방향으로 슬라이딩 유동이 가능한 슬라이딩 헤머(20)와; 상기 가이드봉(10)의 후단측에 결합 구성되어 슬라이딩 헤머(20)와의 직접 접촉에 의한 충격력이 전달되어지는 스토퍼(30)와; 상기 가이드봉(10)의 선단측에 끼워져 슬라이딩 헤머(20)의 이탈을 방지하는 이탈방지구(40)와; 상기 이탈방지구(40)와 결합 구성되어지며 선단측에는 다우얼핀(1)의 탭부위와 나사치합이 가능하도록 나사부(51)가 형성된 핀 체결부(50);를 포함하는 구성을 이룸을 특징으로 한다.
