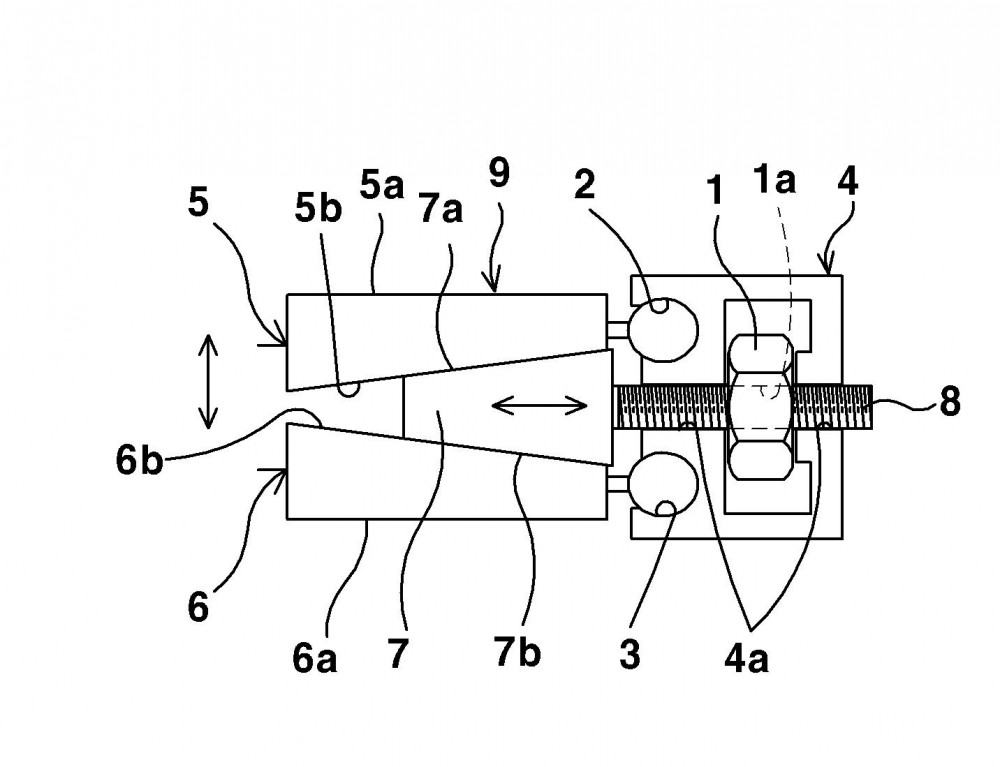

본 발명은 터빈패킹 세그먼트 고정장치에 관한 것으로, 특히 터빈밀봉장치에 있어서 래비린스패킹이 설치된 패킹 세그먼트와 하우징 사이에 설치하여 정확하고 신뢰성이 확보되면서 사용이 용이하고 편리한 터빈패킹 세그먼트 고정장치에 관한 것이다. 본 발명은 내측에 제자리에서 회전이 가능하게 위치한 나사홀더를 설치하고 전면 상하부에 각각 힌지결합홈을 갖는 지지브라켓과, 상기 지지브라켓의 상부 힌지결합홈에 후부가 힌지 결합되고 상부 가압평면과 하부 테이퍼면을 갖는 상부부재와, 상기 지지브라켓의 하부 힌지결합홈에 후부가 결합되고 하부 가압평면과 상부 테이퍼면을 갖는 하부부재와, 상기 상,하부부재의 사이에 밀착된 상태로 끼워 결합되는 전방웨지부와, 그리고 상기 전방웨지부의 후방에 일체로 길이방향으로 설치되고 상기 지지브라켓의 결합공과 상기 나사홀더의 나사통공을 경유 나사결합된 상태로 끼워 설치되는 후방가압부를 포함하여 세그먼트 고정기구를 이루고, 상기 세그먼트 고정기구를 단수 또는 복수개로 구성되는 터빈패킹 세그먼트 고정장치가 제공된다.
