스테이터 샤프트 고주파 열처리장치 요약정보 및 구매

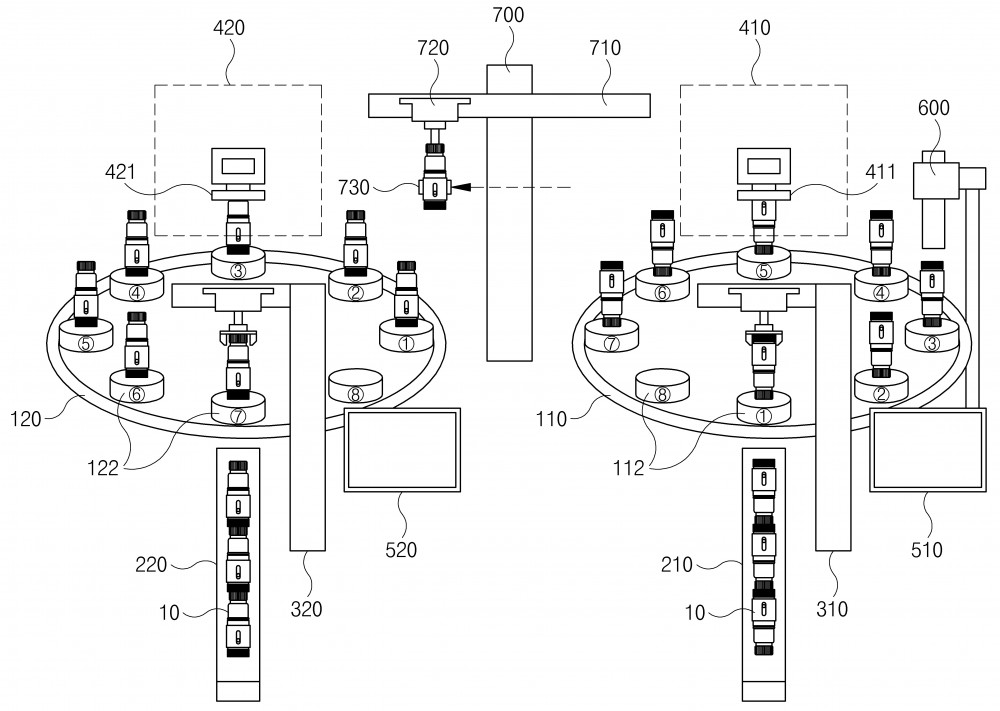

본 발명에 의한 스테이터 샤프트 고주파 열처리장치는, 다수 개의 제1 안착지그와 제2 안착지그가 상면에 각각 구비되되 수직방향 중심축을 회전축으로 자전 가능하도록 구성되는 제1 턴테이블 및 제2 턴테이블과, 상기 제1 턴테이블의 일측으로 복수 개의 스테이터 샤프트를 순차적으로 제공하는 투입컨베이어와, 상기 제1 턴테이블의 일측에 위치되어 상기 투입컨베이어에 의해 이송된 스테이터 샤프트를 상기 제1 안착지그 상으로 투입시키는 투입로봇과, 상기 제1 턴테이블의 타측에 위치되어 상기 제1 안착지그 상에 안착된 스테이터 샤프트의 대경부를 고주파 열처리하는 제1 열처리유닛과, 상기 제2 턴테이블의 일측에 위치되어 상기 제2 턴테이블 상의 스테이터 샤프트를 순차적으로 배출시키는 취출컨베이어와, 상기 제1 턴테이블과 제2 턴테이블 사이에 위치되어 대경부가 고주파 열처리된 스테이터 샤프트를 상기 제2 안착지그에 안착시키는 이송로봇과, 상기 제2 턴테이블의 일측에 위치되어 상기 제2 안착지그 상의 스테이터 샤프트를 순차적으로 상기 취출컨베이어에 안착시키는 취출로봇과, 상기 제2 턴테이블의 타측에 위치되어 상기 이송로봇에 의해 이송된 스테이터 샤프트의 소경부를 고주파 열처리하는 제2 열처리유닛을 포함하여 구성된다.
