IoT 기반의 담배연기 제연기 요약정보 및 구매

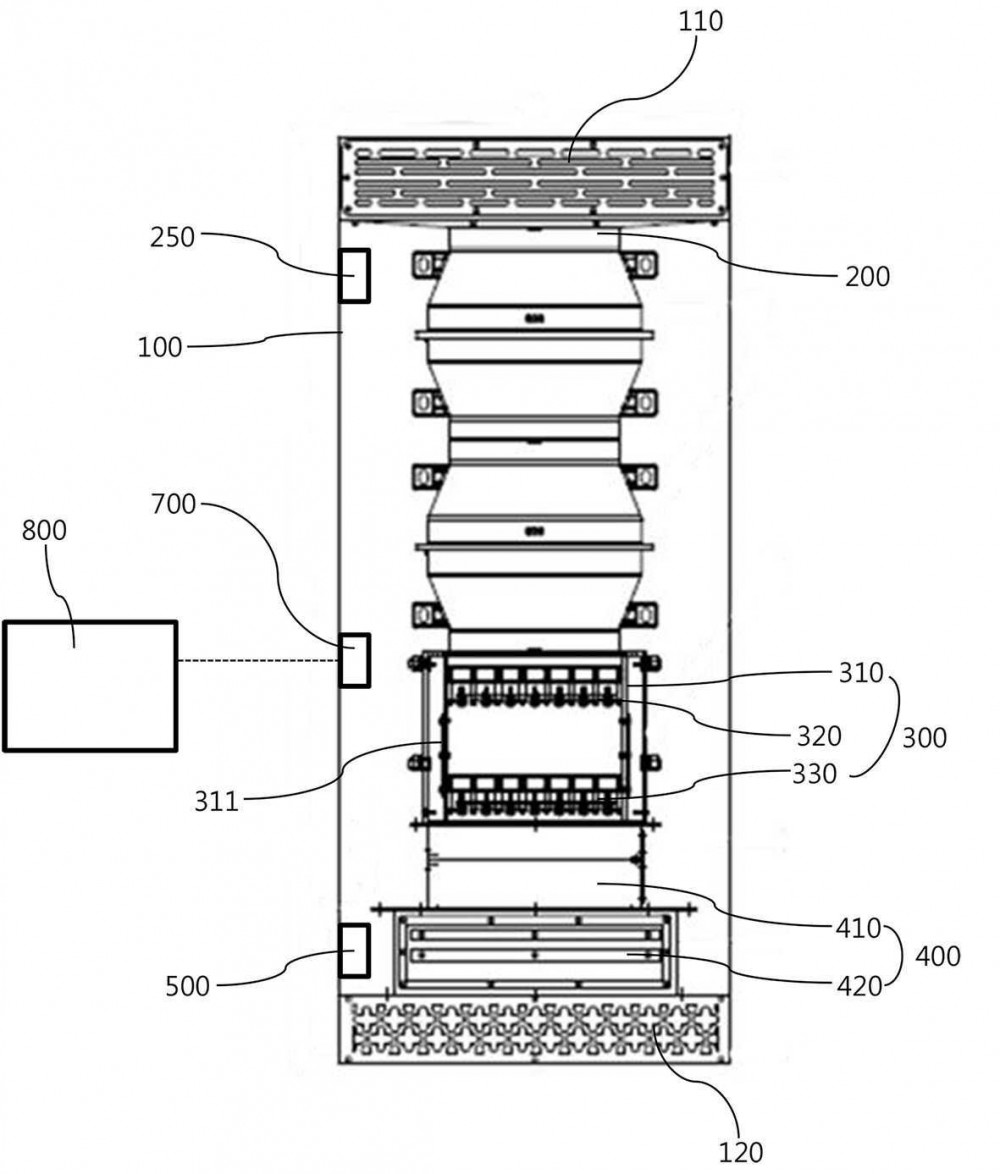

본 발명은 IoT(Internet of Things) 기반으로 담배연기 제연기를 원격에서 모니터링 할 수 있는 IoT 기반의 담배연기 제연기에 관한 것으로, 일측에 흡입구가 형성되고, 타측에는 배출구가 형성되는 케이스와, 상기 케이스의 내부에 상기 흡입구와 인접하게 형성되되, 외부의 담배연기 및 공기를 흡기하는 흡기팬과, 상기 흡입구의 일측에 설치되되, 상기 흡입구로 흡입되는 담배연기 및 공기의 일산화탄소, 오존 및 암모니아의 농도를 측정하는 제1 센서부와, 상기 흡기팬의 하부에 설치되며 외주면에는 광촉매가 코팅된 유전체관과, 상기 유전체관의 상측에 일정간격으로 형성되는 방전전극과, 상기 유전체관의 하측에 상기 방전전극에 대향되게 대향전극이 형성되는 플라즈마 반응부, 상기 플라즈마 반응부와 상기 배출구 사이에 설치되되, 상기 플라즈마 반응부에서 이동되는 잔여 오염물질과 상기 플라즈마 반응부에서 생성되는 오존을 분해시키는 필터부와, 상기 배출구의 일측에 설치되되, 상기 배출구로 배출되는 공기의 일산화탄소, 오존 및 암모니아의 농도를 측정하는 제2 센서부와, 상기 제1 센서부와 상기 제2 센서부에서 측정된 정보를 연산하는 연산부와, 상기 케이스의 내부에 설치되며, 상기 연산부에서 연산된 정보를 디지털 정보로 변환하고, 상기 변환된 디지털 정보를 근거리 또는 원거리에 전송하는 전송부및 상기 전송부에서 전송되는 디지털 정보를 수신하는 수신부와, 상기 수신부에 수신된 정보를 그래프 또는 수치로 표시하는 디스플레이부가 구비되는 표시 모듈을 포함하는 것을 특징으로 한다.
