고무 접합용 프레스 장치 요약정보 및 구매

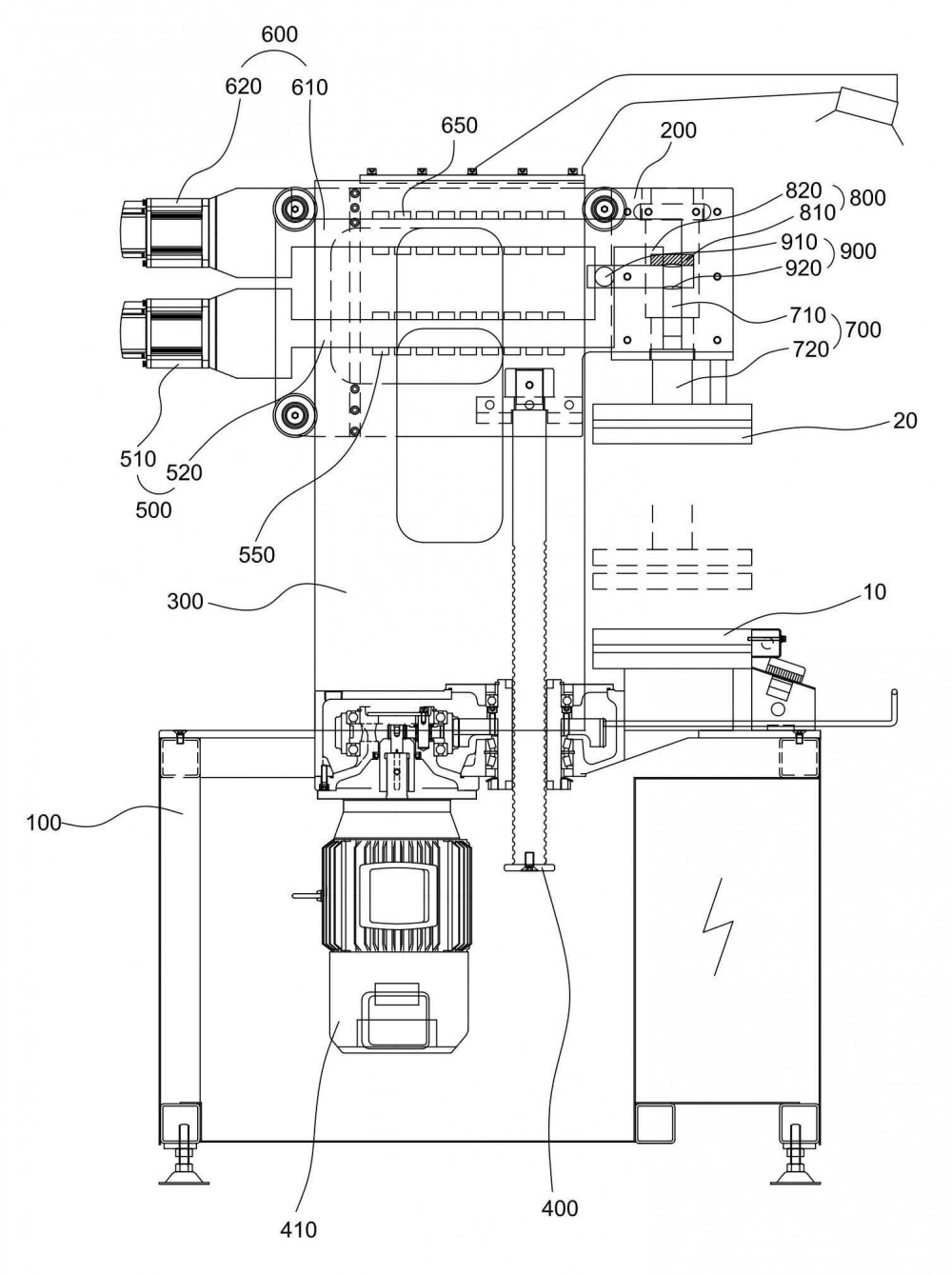

본 발명은 고무재질의 두 제품을 상, 하부금형 사이에 삽입하고 원료를 주입하여 서로 연결시키는 고무 접합용 프레스 장치에 관한 것으로, 하부 금형과 중앙부에 관통공이 형성되는 상부 금형을 합형하고, 상기 상부금형으로 원료를 주입하는 고무 접합용 프레스 장치에 있어서, 상기 하부 금형이 올려지는 베이스와, 상기 베이스의 상부에 고정되는 지지 프레임과, 상기 지지 프레임의 일측에 결합되고, 측면에는 상기 상부 금형이 설치되는 몸체와, 상기 베이스의 내부에 수직으로 세워진 상태로 설치되되, 모터의 동력을 전달받아 상하로 이동되며 상기 몸체와 결합되는 승강 수단과, 상기 몸체의 상부에 형성되는 원료 공급구와, 상기 원료 공급구에 연장되어 상기 몸체 내부를 관통하여 형성되는 제1 유로를 포함하는 제1 공급수단과, 상기 제1 유로의 외주면에 결합되되, 상기 제1 유로에 통과되는 원료를 가열하는 제1 가열수단과, 상기 제1 유로의 단부에 연결되는 제2 유로와, 상기 제2 유로에 연장 형성되는 공급 펌프를 포함하는 제2 공급수단과, 상기 지지 프레임의 내측에 형성되되, 상기 제2 유로의 일측에 수직으로 연결되는 제3 유로와, 상기 제3 유로에 연장 형성되어 상기 관통공으로 원료를 주입시키는 주입구가 형성되는 주입 수단과, 상기 지지 프레임의 내부에 사선으로 경사지게 형성되는 통과공과, 상기 통과공에 이동되는 랙 기어가 형성되는 위치 결정 유닛 및 상기 랙 기어와 치합되되, 상기 제1 유로와 대응되는 제1 연결 유로와, 상기 제2 유로와 대응되는 제2 연결 유로가 관통 형성되는 피니언을 포함하는 것을 특징으로 한다.
