광 송수신카드 검사장비 요약정보 및 구매

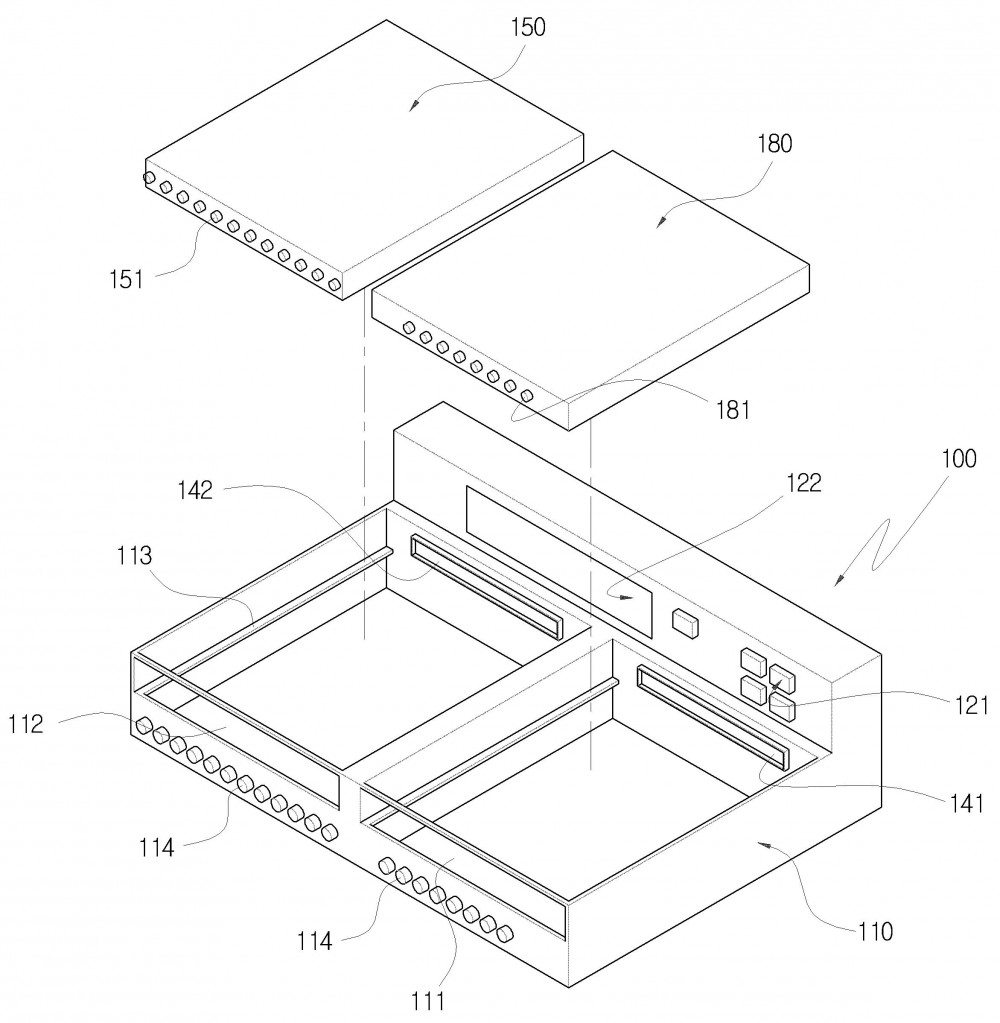

본 발명은 초고압 직류송전 변환설비의 제어를 위한 통신용 광 송수신카드의 양부를 판정하는 광 송수신카드 검사장비에 관한 것으로, 송,수신카드 커넥터(210, 310)와 광케이블 연결단자(220, 320)를 구비한 광 송,수신카드(200, 300)가 탈부착 가능하게 안착되는 광송신카드 수납홈(111) 및 광수신카드 수납홈(112)과, 송,수신카드 커넥터(210, 310)와 광케이블을 매개로 연결되는 광케이블 연결단자(114)를 갖는 본체(110); 입력된 펄스신호 값에 따라 펄스신호를 발생시키고, 본체(110)에 내설되는 펄스신호 발생모듈(130); 송,수신카드 커넥터(210, 310)와 전기적으로 탈부착 가능하게 연결되고, 광송신카드 수납홈(111) 및 광수신카드 수납홈(112)에 각각 배치되는 광송신카드 어댑터(141) 및 광수신카드 어댑터(142); 광케이블 연결단자(114)와 연결되고 광 송신카드(200)로부터 광신호를 수신하는 수신모듈(150); 광케이블 연결단자(114)와 연결되고 광 수신카드(300)로 광신호를 송신하는 송신모듈(180); 수신모듈(150)이 수신한 광신호를 펄스신호로 변환하고, 송신모듈(180)을 통한 광신호 송신을 위해 펄스신호 발생모듈(130)에서 발생한 펄스신호를 광신호로 변환하는 변환모듈(160); 광신호가 변환모듈(160)에 의해 변환된 펄스신호와, 광 수신카드(300)에서 전달된 펄스신호를, 펄스신호 발생모듈(130)에서 발생시킨 펄스신호와 각각 비교하는 검사모듈(170); 펄스신호 발생모듈(130)의 펄스신호 발생을 위한 펄스신호 값이 입력되는 입력모듈(121); 및 검사모듈(170)의 검사결과를 출력하는 출력모듈(122)을 포함하는 것이다.
