대형전동기의 회전자 센터링 교정장치 요약정보 및 구매

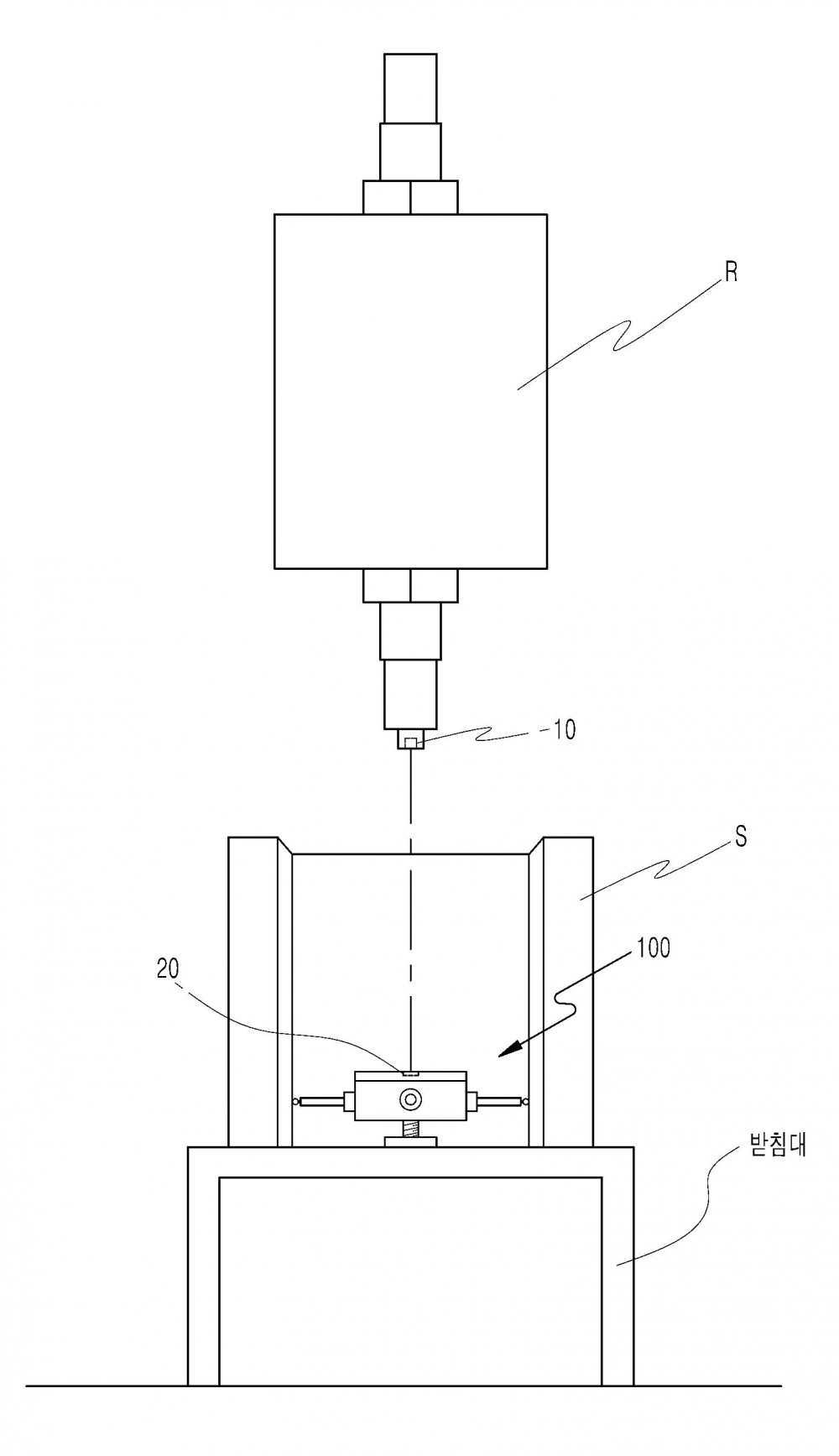

본 발명은 대형전동기의 회전자 센터링 교정장치에 관한 것으로서, 더욱 상세하게는 회전자와 고정자 각각에 신호기를 설치하고, 상기 신호기 간에 신호 수신여부를 통해 고정자와 회전자의 센터링이 이루어질 수 있도록 하되 별도의 센터링 디바이스를 통해 고정자 측의 신호기가 정중앙에 용이하고 정확하게 위치될 수 있도록 한 대형전동기의 회전자 센터링 교정장치에 관한 것이다. 이를 위해, 고정자(스테이터)와 회전자(로터)를 포함하는 대형전동기가 마련되고, 상기 고정자의 내측 정중앙과 회전자의 단부 정중앙에 신호기를 각각 설치하여, 고정자의 내측에 회전자 삽입시 상기 신호기간 신호 수신여부 확인을 통해 고정자와 회전자의 센터링이 이루어질 수 있도록 하되, 상기 고정자의 신호기 위치를 고정자의 내측 정중앙에 배치하기 위한 센터링 디바이스가 마련되고, 상기 센터링 디바이스는, 중공(中空)의 몸체;상기 몸체의 하부 정중앙에서 상방으로 승강되며, 둘레 방향으로 동일한 경사면을 갖는 센터봉;상기 몸체의 둘레에 결합되되 상기 센터봉의 경사면에 대향되며, 상기 센터봉의 승강에 따른 경사면 면접촉을 통해 탄성력을 갖고 밀려나거나 원위치되는 복수의 센터링 접촉자;상기 각각의 센터링 접촉자에 결합되며, 센터링 접촉자의 이동에 따라 고정자 내측면에 밀착되는 연결대:를 포함하며, 상기 센터링 접촉자는, 상기 몸체의 둘레 내외측을 관통하여 고정된 중공(中空)의 고정체;상기 고정체의 내부에서 몸체의 내외측을 이동할 수 있도록 위치되며, 일측에는 센터봉의 경사면에 대응되는 구(球) 형태의 볼부재가 형성되고, 타측에는 연결대가 결합되는 홈부가 형성된 이동체;상기 고정체의 내부에 설치되며, 상기 이동체가 몸체의 외측을 향해 이동되는 것에 대해 탄성력을 제공하는 탄성부재:를 포함하며, 상기 홈부는 나사산이 형성된 나사홈부로 제공되며, 상기 연결대의 일단부에는 나사홈부에 나사 결합되는 나사돌기가 형성되고, 상기 연결대의 타단부에는 구 형태의 볼부재가 형성되며, 상기 연결대는 대형전동기의 크기에 따라 다양한 길이로 제공된 것을 특징으로 하는 대형전동기의 회전자 센터링 교정장치를 제공한다.
