셰일가스 채취장치 및 그 채취방법 요약정보 및 구매

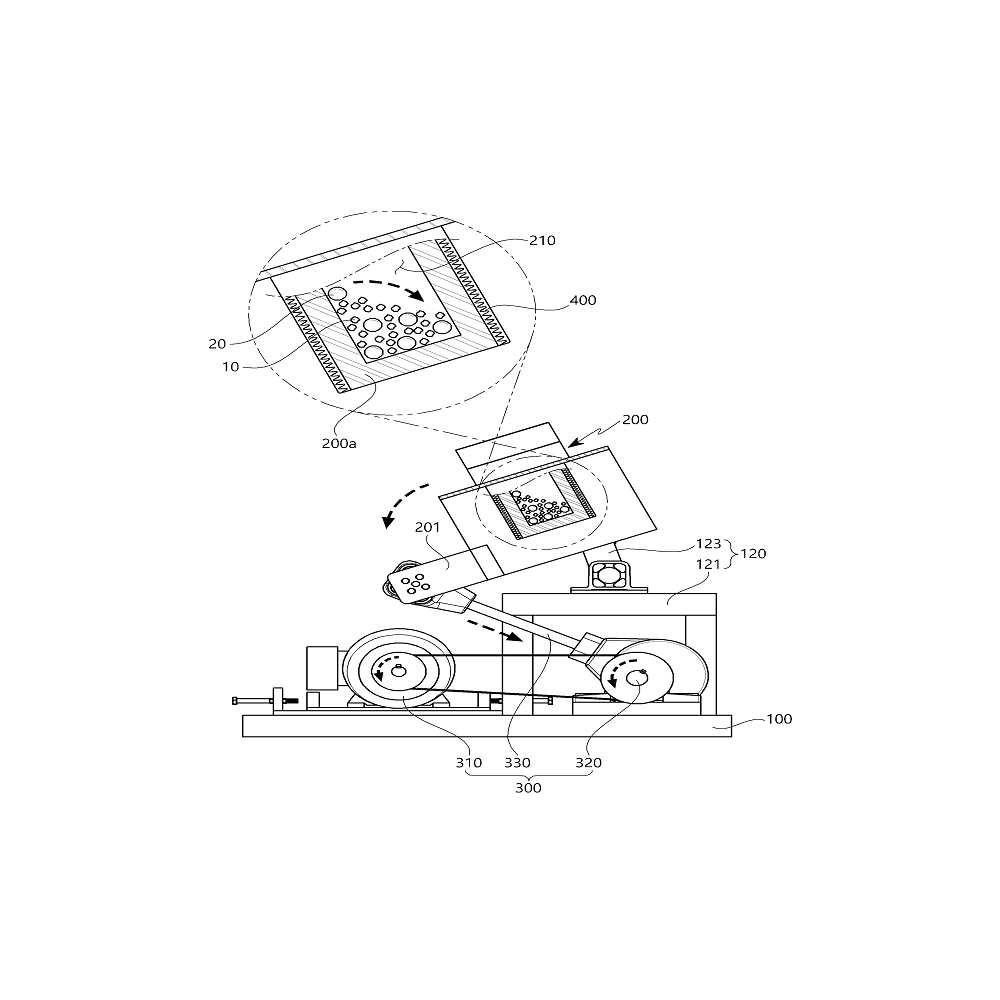

본 발명은 셰일가스 채취장치에 관한 것으로, 베이스의 양측에 수직 설치된 캐니스터지지대에 수직으로 회전 가능하게 축설되고, 시추한 암석시료와 볼밀을 함께 밀폐 수용되는 수용공간이 형성되며, 상단 일측에 주입구를 갖는 캐니스터와; 상기 캐니스터에 수용된 볼밀이 혼합에 의해서 상기 암석시료가 파쇄되도록 상기 캐니스터를 요동시키는 구동수단과; 상기 캐니스터를 가열하는 가열수단과; 상기 캐니스터의 주입구에 순차적으로 착탈 결합되는 진공관, 압력관, 센서관, 주입관, 채취관을 포함하는 것을 특징으로 하는 셰일가스 채취장치와 더불어, 상기 셰일가스 채취장치를 이용하여 셰일가스를 채취하는 방법에 있어서, 시추된 암석시료와 볼밀을 함께 캐니스터의 수용공간에 밀폐 수용하는 투입단계와; 상기 캐니스터의 주입구에 진공관을 연결하여 캐니스터의 내부에 대기가스를 제거하는 제거단계와; 상기 캐니스터의 내부를 셰일층과 동일한 환경조건으로 제공하는 제공단계와; 상기 캐니스터에 연결된 센서를 통한 피드백으로 캐니스터의 내부 환경을 유지하는 유지단계와; 구동수단을 구동을 통해 상기 캐니스터를 요동시켜 볼밀에 의해 암석시료를 분쇄하는 분쇄단계와; 상기 캐니스터의 주입구에 주입관을 연결하여 캐니스터의 내부에 과포화 염화나트륨 용액 주입하는 주입단계와; 상기 캐니스터의 주입구에 채취관을 연결하여 암석시료로부터 분리된 셰일가스를 채취하는 채취단계를 포함하는 것을 특징을 하는 셰일가스 채취방법을 제공함으로써, 시추한 암석시료로부터 셰일가스 채취량을 분석하여 저류층의 정확한 매장량을 확인할 수 있으며, 셰일가스 채취장치를 기존에 회전방식과 달리 요도방식으로 그 구조를 변경함에 따라 부피를 최소화하여 경제성을 확보하는 효과를 기대할 수 있다.
