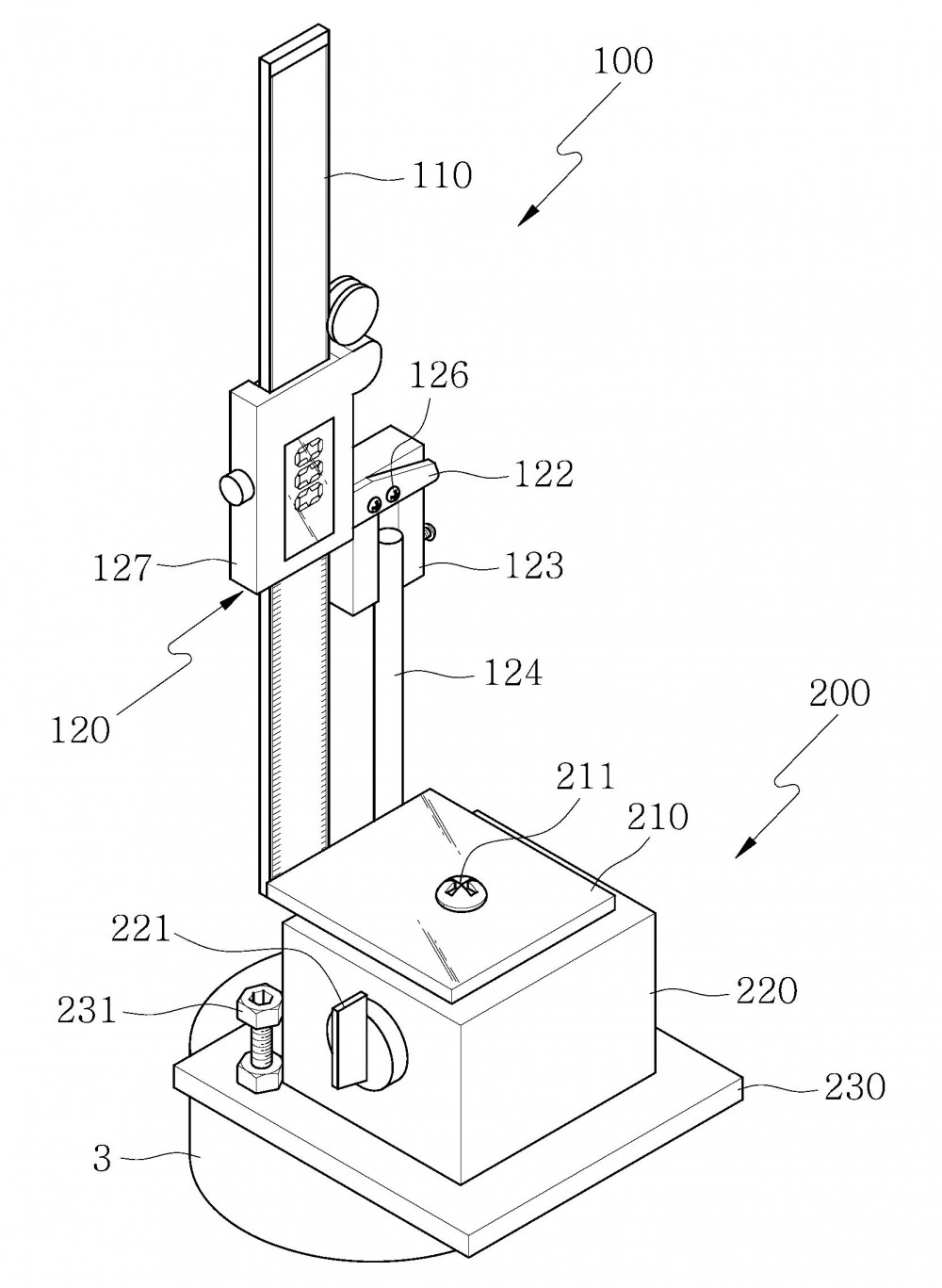

본 발명은 조속기 세팅용 측정장치에 관한 것으로, 특히 터빈을 구동하기 위한 보일러 급수펌프의 유지보수를 위한 분해 및 재 조립시에 조속기의 속도 릴레이 가변변위의 세팅을 위하여 자중으로 자유롭게 동작될 수 있도록 추 형식의 지그가 구비되는 디지털 캘리퍼스 형식의 측정장치에 관한 것으로서, 길이방향으로 길게 형성되며 길이방향을 따라 눈금이 형성되는 고정척과, 고정척의 길이방향으로 가변 가능하게 결합되고 소정 무게의 추 및 상기 속도 릴레이에 접촉되는 측정봉이 구비되는 가변척, 으로 이루어지는 버니어 캘리퍼스와, 상기 측정봉의 일단이 조속기의 함체 표면에 형성되는 조정구를 관통하여 속도 릴레이에 접촉되도록 고정척의 일단을 조속기의 함체 표면에 결합시키는 프레임을 포함하여, 버니어 캘리퍼스가 측정위치에 정확하게 고정되어 안정적인 측정이 가능하고, 버니어 캘리퍼스에서 측정을 위하여 가변되는 가변척에 추 형태의 지그가 부착되어 속도 릴레이가 가변되더라도 자중에 의하여 속도 릴레이의 위치를 계속 추적하며 측정되어 작업자가 일일이 가변척을 이동시킬 필요가 없게 되므로 한 명의 작업자만으로도 측정이 가능하며, 가변척에 부착되는 추에 의하여 가변척이 자동으로 가변되면서 버니어 캘리퍼스가 안정적으로 측정위치에 고정되므로 한 번의 영점조절로 정밀한 측정이 가능하게 되어 측정시간이 단축되는 조속기 세팅용 측정장치를 제공하고자 한다.
