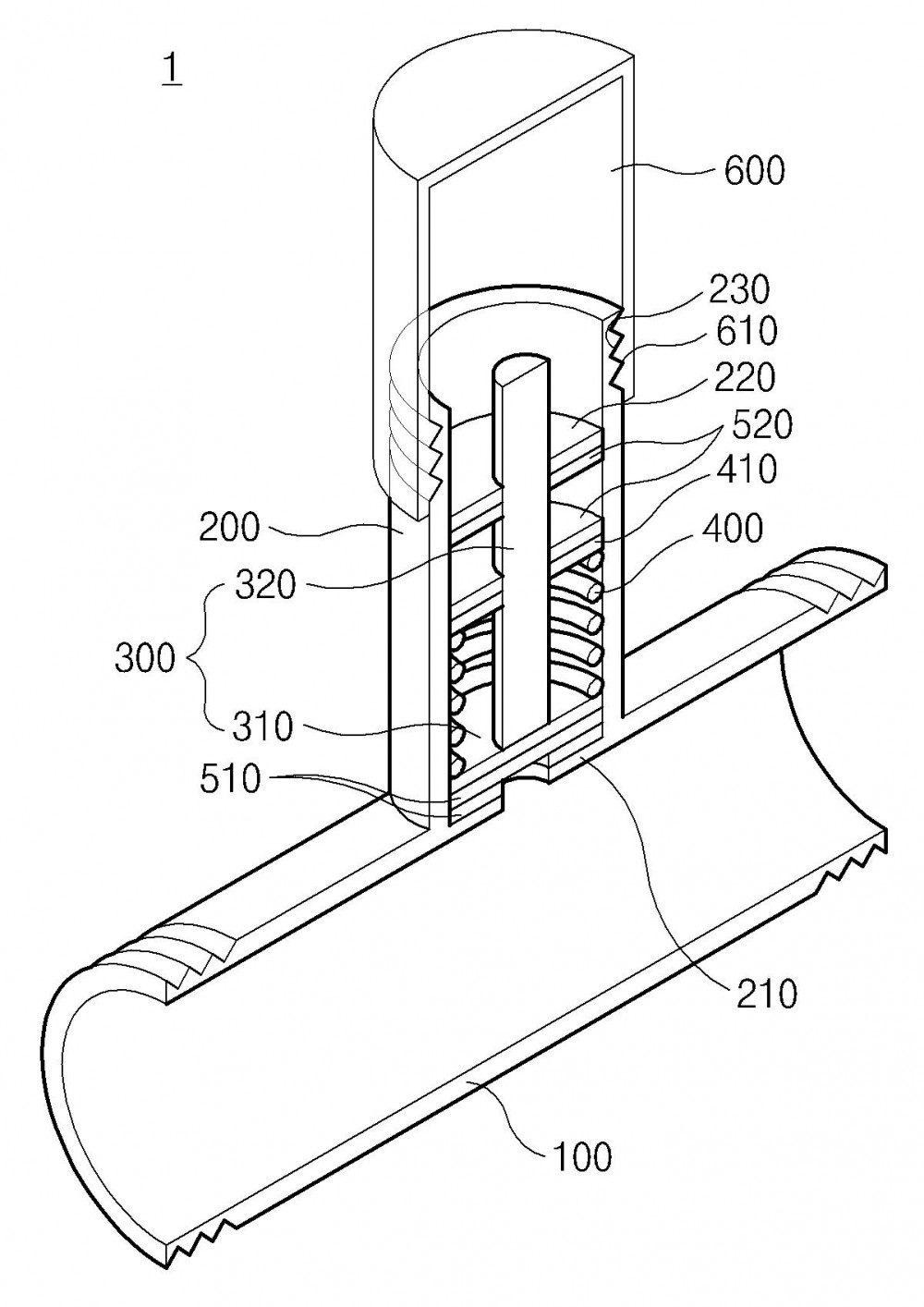

본 발명은 솔레노이드 밸브의 공기 이동 라인에서의 공기의 공급 여부 확인할 수 있게 하는 공압형성 확인 장치에 관한 것이다. 상기 공압형성 확인 장치는, 공압시스템에서 작동부로 연결되는 공기 이동 라인에 설치되는 공압형성 확인 장치에 있어서, 상기 공기 이동 라인 중에 연통되는 연결라인과, 상기 연결라인의 외주 일측에 연통되는 보조라인과, 상기 보조라인 내부에 설치되어 상기 연결라인을 통과하는 공기에 의해 상승하는 동작확인 표시부재 및, 상기 보조라인 내부에 설치되어 상기 연결라인에 공기가 통과하지 않으면 상기 동작확인 표시부재를 하강하게 하는 탄성부재를 포함하되, 상기 보조라인은, 상측 내주에 돌출되어 상기 동작확인 표시부재의 상승을 차단하는 상측 스토퍼를 포함하고, 상기 동작확인 표시부재는, 상기 탄성부재를 상면이 지지하는 지지판체를 포함하며, 상기 탄성부재는 상기 상측 스토퍼와 상기 지지판체의 사이에 설치되되, 상기 탄성부재의 상단에 설치되어 상기 탄성부재가 설치위치를 유지하도록 가이드하는 가이드판체를 더 포함할 수 있다.
