차단기 어셈블리 모선 접촉부 성능 시험장치 요약정보 및 구매

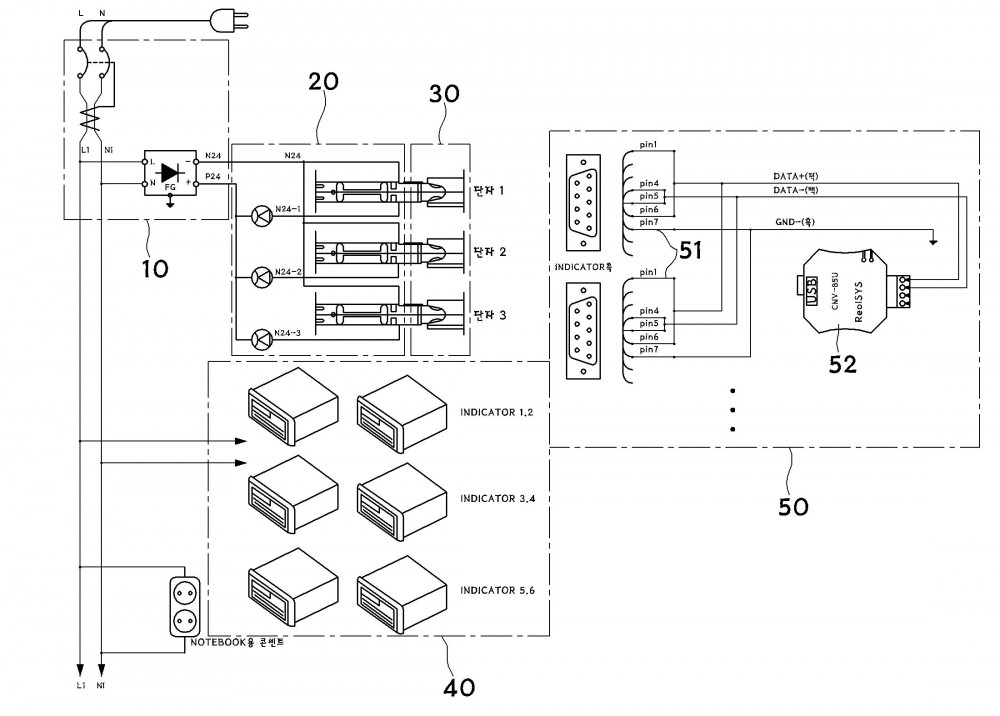

본 발명은 차단기 어셈블리 모선 접촉부 성능 시험장치에 관한 것으로, 입력되는 AC 전원을 DC 전원으로 변환하여 공급하는 전원공급부(10)와; 상기 전원공급부(10)에 연결되어 차단기 어셈블리 모선 접촉부를 이루는 단자대(20)와; 상기 단자대(20)에 접속되어 접촉력을 전기적 신호로 변환하는 로드셀(30)과; 상기 로드셀(30)의 전기적 신호를 입력하여 힘이나 하중의 단위로 표시하는 인디케이터(40) 및; 상기 인디케이터(40)로부터 차단기 접촉부 성능시험 데이터를 입력하여 저장하고 관리하는 데이터 기록 저장 처리부(50)로 구성되어 차단기 어셈블리를 차단기 큐비클에서 분리하여 모선간 접촉 상태를 점검함으로써 모선 가압중에도 점검이 가능하면서도 설치가 간단하고 취급이 용이하며, 기존 설비의 변경 없이 성능시험이 가능하고, 모선간 접촉을 압력값으로 디스플레이 가능하고, 모선 접촉부의 접촉상태 양부 판정을 디스플레이할 수 있으면서 차단기 어셈블리 모선 접촉부 성능시험을 통한 정량화된 데이터의 축적 기능뿐만 아니라 출력값을 저장 및 도표화 함으로써 정비신뢰도 및 기기의 신뢰도를 향상할 수 있을 뿐만 아니라 모선으로 사용되는 압력 센싱부는 실제 모선과 같은 크기로 되어 차단기 어셈블리 접촉부가 손상되거나 이완되는 일이 없으면서도 차단기 어셈블리의 차단기 성능 시험장치로부터 인입, 인출시 이동이 편리한 각별한 장점이 있는 유용한 발명이다.
