2차원 속도성분의 선별적 계측을 위한 3공 피토 튜브의 제작방법 요약정보 및 구매

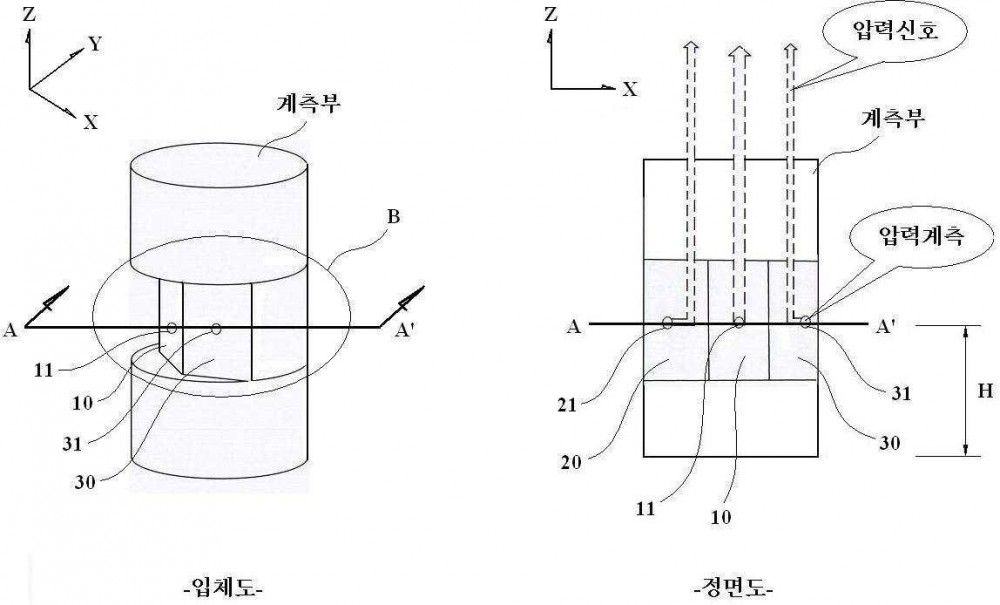

본 발명은 유동 중에서 관심 있는 방향의 2차원 속도성분을 선별적으로 계측할 수 있는 3공 피토 튜브의 제작방법에 관한 것으로, 보다 상세하게는, 제1압력계측평면을 계측부의 가운데에 가공하는 단계; 제2압력계측평면을 제1압력계측평면의 좌측에서 제1압력계측평면과 소정의 각도로 교차하도록 가공하는 단계; 제3압력계측평면을 제1압력계측평면의 우측에서 제2압력계측평면과 좌우대칭을 이루어 교차하도록 가공하는 단계; 제1압력계측구멍을 제1압력계측평면에 수직으로 관통하도록 가공하는 단계; 제2압력계측구멍을 제2압력계측평면에 수직으로 관통하되, 제1압력계측구멍과 동일한 높이에 위치하도록 가공하는 단계 및; 제3압력계측구멍을 제3압력계측평면에 수직으로 관통하되, 제1압력계측구멍과 동일한 높이에 위치하도록 가공하는 단계;를 포함하는, 2차원 속도성분의 선별적 계측을 위한 3공 피토 튜브의 제작방법에 관한 것이다. 본 발명에 따른 3공 피토 튜브에 의하면, 계측면에서 n번의 1차원 교정작업만으로도 간단하게 원하는 속도성분을 구해 낼 수 있다.
