유압펌프용 피스톤의 제조방법 요약정보 및 구매

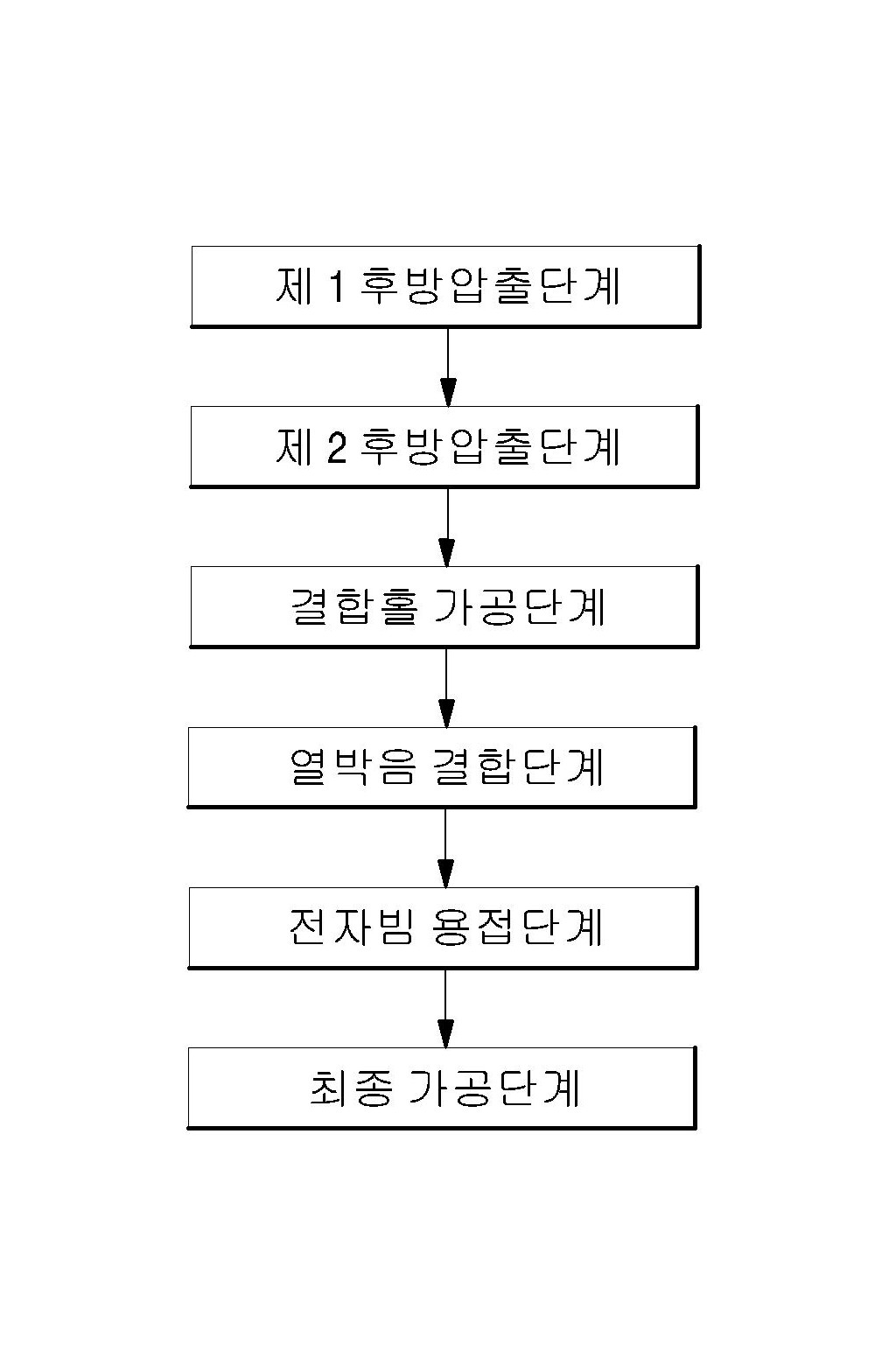

본 발명에 있어서, 후방압출공정을 통해서 일단이 개구된 원통형의 피스톤 몸체를 성형하는 제 1 후방압출단계와; 후방압출공정을 통해서 상기 피스톤 몸체의 개구부을 차폐시키는 원판형 형상의 지지체와, 상기 지지체의 중심축에 소정의 직경과 높이를 가진 칼럼(Column)을 성형하는 제 2 후방압출단계와; 상기 피스톤 몸체에 상기 칼럼을 삽입하여 고정결합하기 위한 결합홀을 형성 시키는 결합홀 가공단계; 상기 제 1 후방압출단계와, 제 2 후방압출단계를 거친 반제품을 열박음을 통하여 결합시키는 열박음 결합단계; 상기 열박음 결합단계를 거친 후, 상기 지지체와 피스톤 몸체의 접합부위를 전자빔 용접(Electron beam welding)을 이용하여 밀폐 용접하는 전자빔 용접단계;와 상기 전자빔 용접단계를 거친 반제품의 헤드부를 볼형상으로 가공하고, 중심축에 대해서 소정의 크기를 가진 직경의 관통홀을 형성하는 최종 가공단계;를 포함하여 구성되는 제조방법에 관한 것이다.
