고주파 대역에서의 접지 임피던스 측정 시스템 요약정보 및 구매

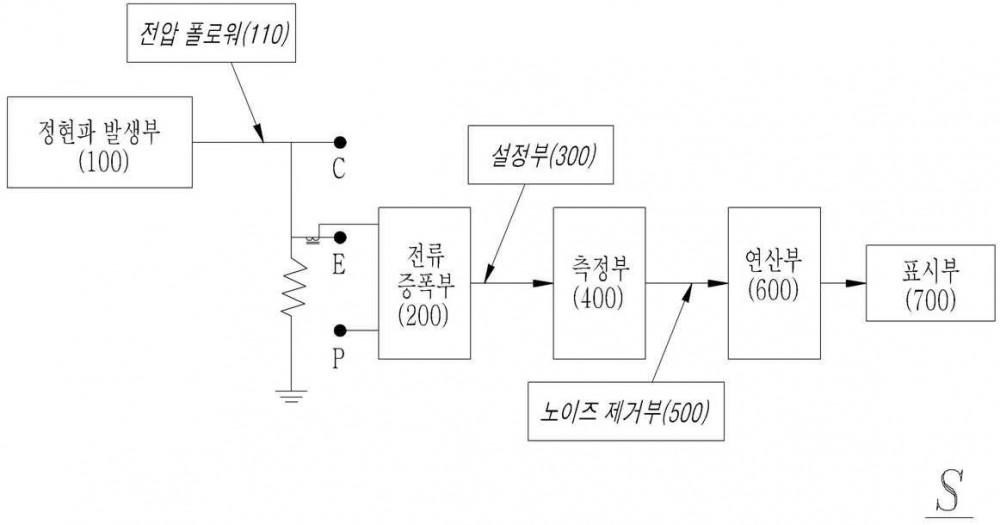

본 발명은 고주파 대역에서의 접지 임피던스 측정 시스템에 관한 것으로서, 저주파뿐만 아니라 고주파 범위에서의 접지 임피던스 즉, 서지전류와 같은 과도전류 및 고주파 전류가 대지에 유입에 따른 고 임피던스 성분을 측정하도록 함에 그 목적이 있다. 이러한 목적을 달성하기 위한 본 발명은, 65[Hz] 내지 1.3[MHz] 주파수 대역에서의 정현파 전원을 발생시키는 정현파 발생부; 입력되는 전원을 최대 30[Vp-p], 0.5[A]까지 증폭시킨 후, 지면에 매설된 전류보조전극(C) 및 접지극(E)에 인가하는 전류 증폭부; 측정 주파수 대역을 설정하고, 임피던스 측정범위를 설정하는 설정부; 접지극(E)으로부터 전류를 측정하고, 전위보조전극(P)으로부터 지면에 인가된 전류에 의해 나타나는 전압을 측정하는 측정부; 입력되는 전압 및 전류를 이용하여, 접지 임피던스값을 연산하고, 설정된 측정 주파수 대역에서의 위상을 산출하는 연산부; 및 상기 연산부를 통해 연산된 결과를 바탕으로, 각각의 주파수에 해당하는 위상 및 접지 임피던스값을 그래프 형태로 출력하는 표시부; 를 포함하는 것을 특징으로 한다
