자기축열식 버너 및 상기 버너에서의 연소용 공기와 배기가스의 유출입 제어방법 요약정보 및 구매

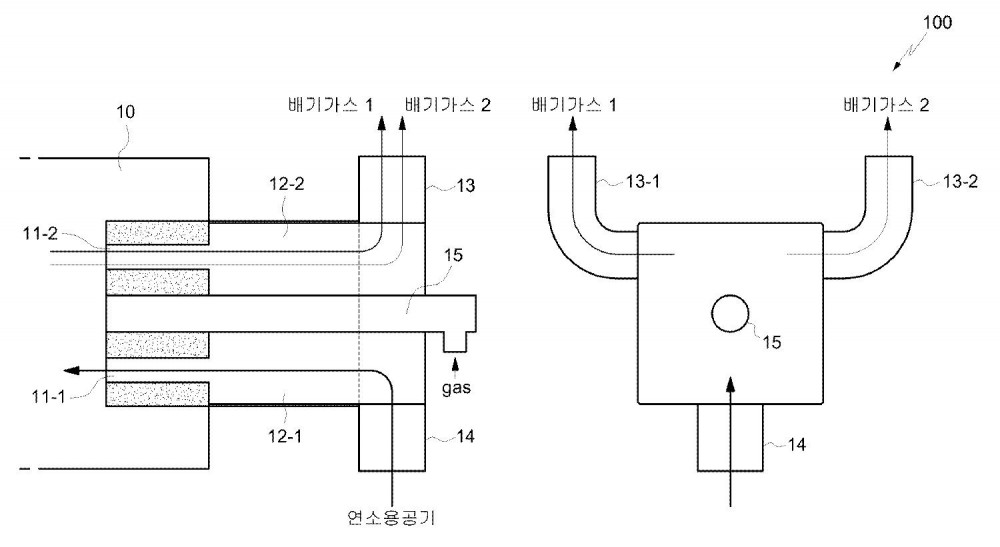

본 발명은 고온의 배기가스를 외부로 배출하는 배출 댐퍼를 적어도 2개 구비하며, 상기 2개의 배출 댐퍼가 번갈아 가면서 배기가스를 외부로 배출하는 자기축열식 버너를 개시(introduce)한다. 상기 자기축열식 버너는, 연소용 공기를 이용하여 연료를 연소시키고, 연소시 생성된 고온의 배기가스를 상기 연소용 공기의 예열에 사용하며, 연소실, 축열체 몸체부, 연료공급부, 유입 댐퍼 및 2개의 배출 댐퍼를 포함한다. 상기 연소실은 상기 연료가 연소되고 이에 따라 상기 배기가스가 생성되는 곳이다. 상기 축열체 몸체부는 상기 연소실의 일단에 연결되며, 상기 연소용 공기 및 상기 배기가스가 유출입되는 축열체 쳄버를 포함한다. 상기 연료공급부는 상기 축열체 몸체부를 관통하여 상기 연소실과 연결되며, 상기 연소실에 연료 및 파일롯 공기를 공급한다. 상기 유입 댐퍼는 상기 축열체 몸체부에 연결되며, 상기 연소용 공기를 상기 축열체 챔버를 경유하여 상기 연소실에 공급한다. 상기 2개의 배출 댐퍼는 상기 축열체 몸체부에 연결되며, 상기 배기가스를 상기 축열체 챔버를 경유하여 외부로 유출한다.
