슬러리 재순환 배관의 오리피스 개폐장치 요약정보 및 구매

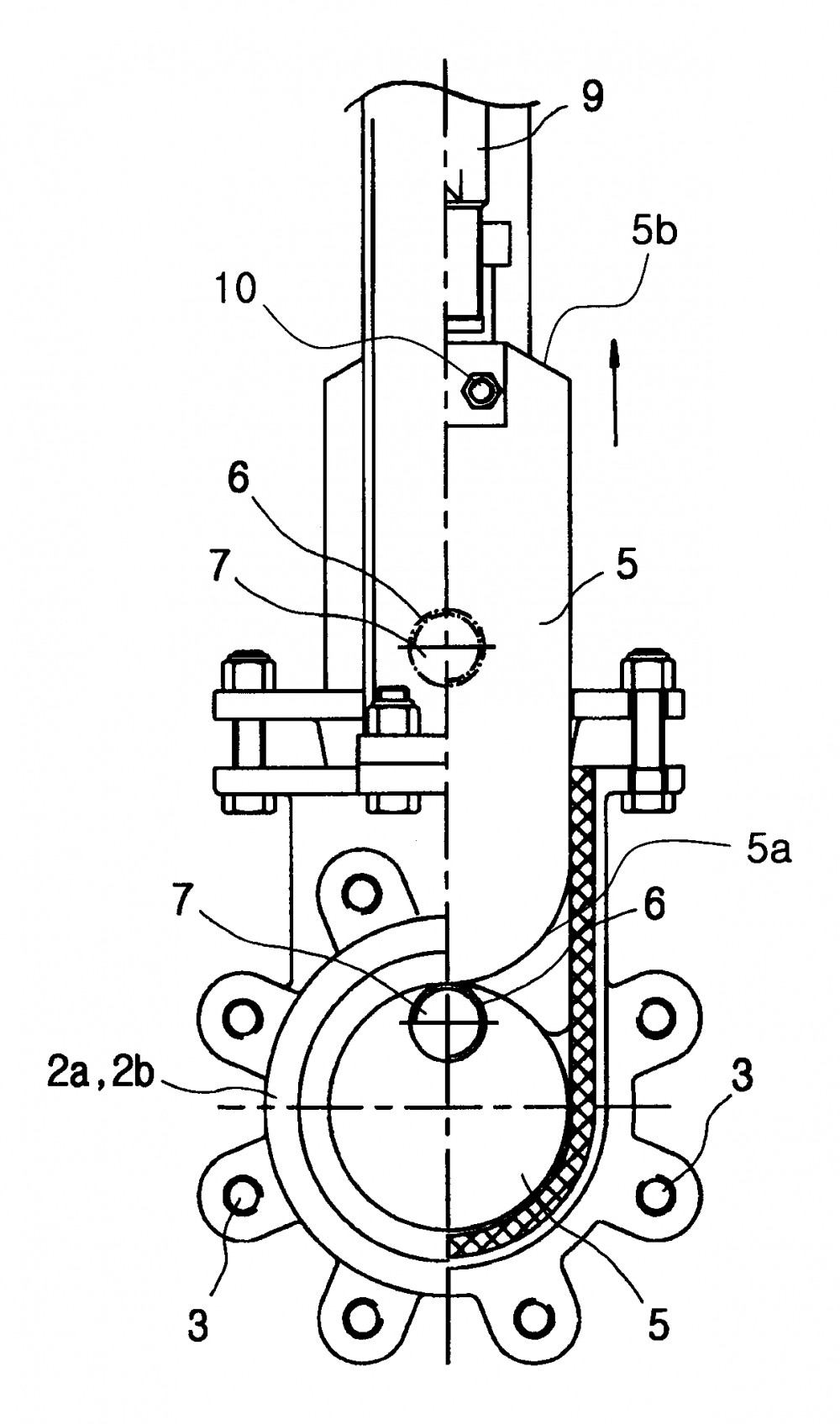

본 발명은 석탄화력 발전소의 탈황설비 흡수탑 내부 슬러리를 최적 상태로 유지하기 위해 재순환 배관을 통해 슬러리 일부를 재순환 시킬 때 재순환 배관에 설치된 오리피스 막힘 현상에 대한 정비를 용이하게 함으로써 발전정지 예방, 정비인력 축소 운영, 슬러리의 외부유출을 방지할 수 있는 개선된 슬러리 재순환 배관의 오리피스 개폐구조에 관한 것으로, 탈황설비 흡수탑의 재순환 배관(1)의 연결 부분인 플랜지(2a)와 플랜지(2b) 사이에 보울트(3)를 매개로 체결되는 오리피스 구멍(7)을 갖춘 오리피스 개폐 밸브판 설치구조에 있어서, 상기 오리피스 개폐 밸브판(5)의 하부 말단(5a)은 라운드진 형상으로 배관(1)의 통로 단면과 동일한 단면반경을 갖춘 반구형으로 형성되고, 이 오리피스 개폐 밸브판(5)의 하부 말단(5a) 위쪽으로는 오리피스 구멍용 링(6)이 억지끼움 방식으로 장착되어 오리피스 구멍(7)이 형성되어 있으며, 상기 오리피스 개폐 밸브판(5)의 반대쪽 선단(5b)은 핸들(8)에 의해 전, 후진되는 스크류 축(9)과 보울트(10)를 매개로 연결되어 상기 배관(1)의 통로에서 오리피스 구멍(7)을 개폐 시키도록 되어 있다.
