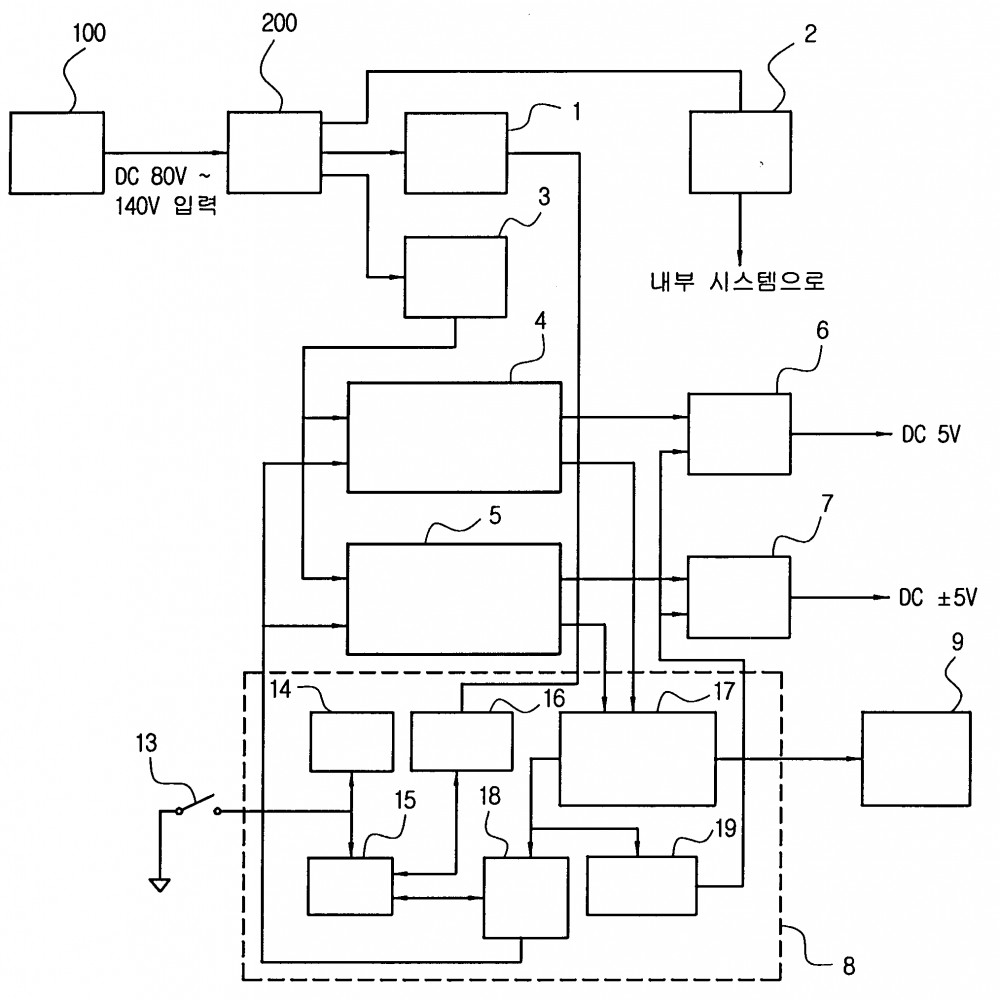

본 발명은 발전소 가스터빈을 제어하는 주제어설비에 맞는 전원을 공급하기 위한 전원공급장치에 관한 것이다. 이를 위해 본 발명은, 현재 입력되는 전압이 기준전압보다 낮은지 또는 높은지를 감지하는 저전압 및 고전압 감지회로와, 전원공급장치 내부회로의 전압을 제어하기 위한 전원공급장치 내부 자체 전압 제어회로, 초기에 과전류가 흐르지 않게 하는 돌입전류 감지회로, DC 80V~140V의 전압을 DC 5V로 변환시켜 DC 5V를 출력시키는 제1출력전압 변환회로, DC 80V~140V의 전압을 DC ±15V로 변환시켜 DC ±15V를 출력시키는 제2출력전압 변환회로, 출력단 DC 5V회로의 과대 전류를 방지하기 위한 제1대전력 제어회로, 출력단 DC ±15V회로의 과대 전류를 방지하기 위한 제2대전력 제어회로, 전원공급장치의 내부회로를 보호하기 위한 전원공급장치 내부 보호회로 및, 출력단 각 채널별 출력전압의 정상상태를 표시하기 위한 표시램프로 이루어진다. 따라서, 상기와 같이 이루어진 본 발명에 의하면, 전원공급장치 내부 자체 전압 제어회로 및 보호회로를 통해 가스터빈 주제어설비가 안정적으로 동작될 수 있는 전원을 공급할 수 있다.
