급수 펌프의 케이스 분리 방법 요약정보 및 구매

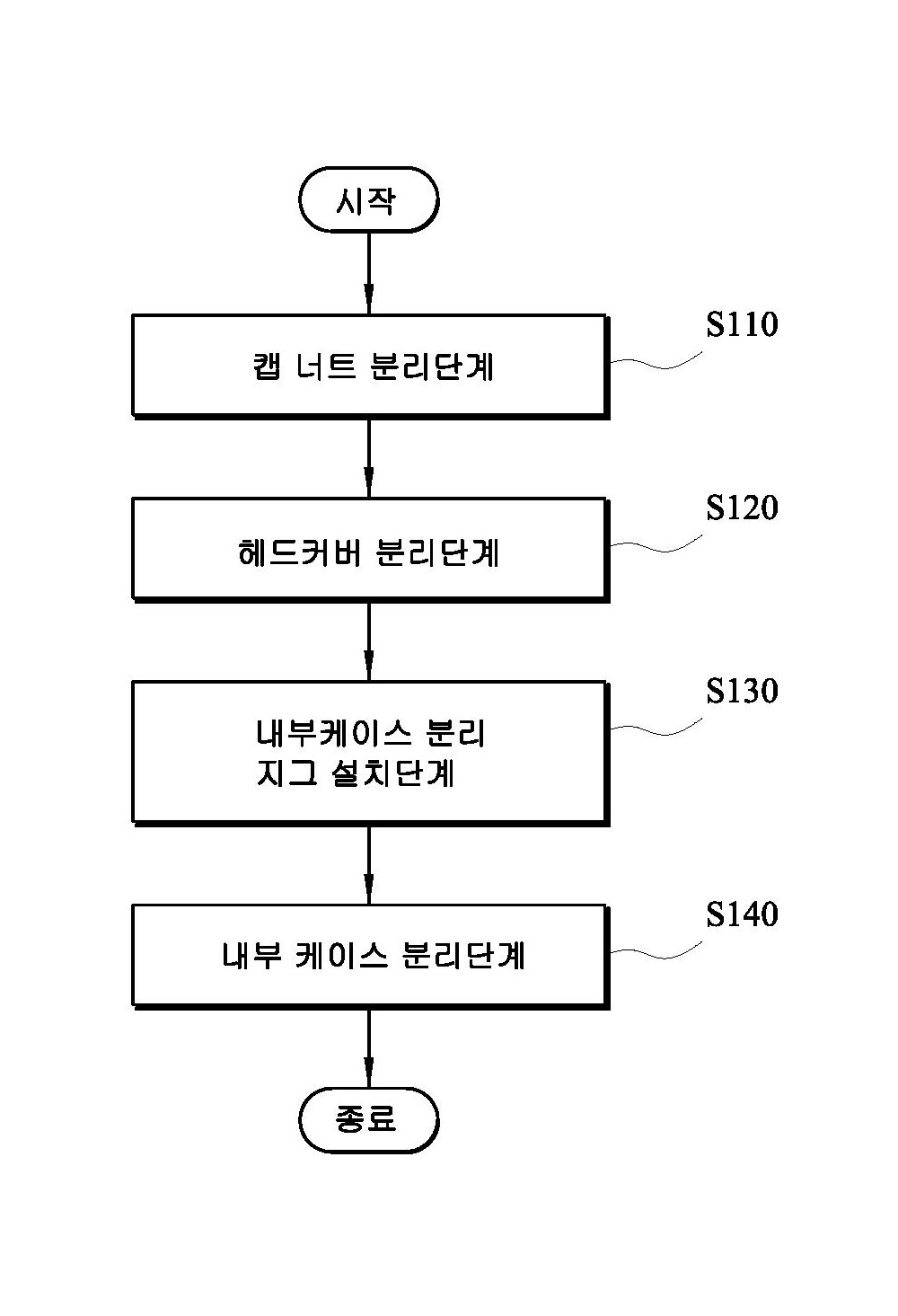

본 발명은 급수 펌프의 케이스 분리 방법에 관한 것으로, 더욱 자세하게는 급수 펌프의 분해과정에서 발생하는 손상을 방지하기 위해 전용 지그를 개발하여 작업시간을 단축하고 안전사고를 방지할 수 있는 급수 펌프의 케이스 분리 방법에 관한 것이다. 특히, 본 발명에 따른 급수 펌프의 케이스 분리 방법은 펌프 몸체로부터 돌출되되 펌프 몸체와 접촉하는 헤드 커버를 관통하여 외부로 노출되는 돌출부에 장착되는 캡 너트를 분리하는 캡 너트 분리단계와, 헤드 커버의 두께 방향을 따라 관통하는 헤드 커버의 추출구에 추출 안내부를 설치하여 헤드 커버를 상기 펌프 몸체로부터 이탈시키는 헤드 커버 분리 단계와, 몸체 내부에 구비되는 내부 케이스를 분리 시, 몸체의 무게 중심을 유지하도록 내부 케이스 분리 지그를 몸체의 축 상에 설치하는 내부 케이스 분리 지그 설치단계와, 몸체 내부에서 내부 케이스를 이탈시키는 내부 케이스 분리단계를 포함할 수 있다.
