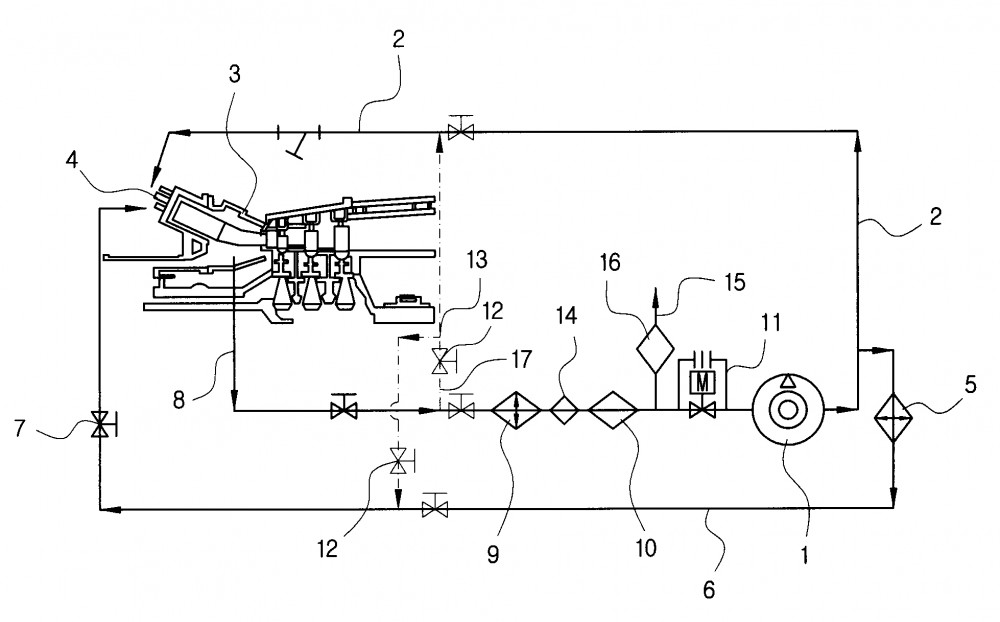

본 발명은 발전소용 가스터빈 운전시 이 가스터빈에 압축 공기를 분무 공급하는 배관구조에 관한 것으로, 더욱 상세하게는 압축기 추가 배관을 신설하여 경유 및 천연가스 연료 사용시 운영방법을 선택 사용하여 이 공기분무 계통라인의 고장요인을 제거함에 따라 발전설비의 안정적인 운영이 이루어지는 발전소용 가스터빈의 공기분무 배관구조에 관한 것이다. 본 발명은 분무용 공기 압축기(1)의 공급배관(2)이 가스터빈(3)의 연료통로(4)에 직접 연결되고, 이 공급배관(2)에서 분지된 쿨러(5)를 갖춘 퍼지배관(6)이 퍼지밸브(7)를 매개로 가스터빈(3)의 연료통로(4)와 연결되며, 상기 가스터빈(3)의 출구 공기배관(8)이 다른 쿨러(9)와 필터(10) 및 오리피스(11)를 거쳐 분무용 공기 압축기(1)에 연결되어 이루어진 발전소용 가스터빈의 공기분무 배관구조에 있어서, 상기 출구 공기배관(8)에는 쿨러(9)와 필터(10) 사이에 기수 분리기(14)가 설치되고, 상기 공급배관(2)과 퍼지배관(6) 사이에 연결되는 바이패스 배관(13)은 밸브(12)를 갖춘 연결배관(17)으로 이 출구 공기배관(8)과 연결되어 있다.
