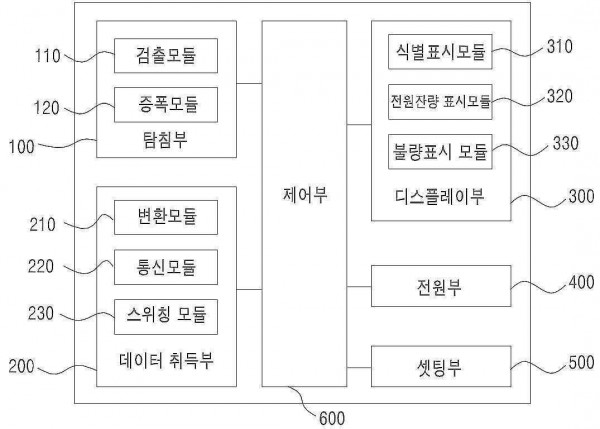

본 발명은 불량애자 검출 작업시 전계식 검출기의 밧데리 잔량표시, 전원 off시 검출데이터 보존 및 탐침부 스위치 오조작에 의한 데이터 손실을 방지하는 전계식 불량애자 검출기에 관한 것이다. 상기한 목적을 달성하기 위한 본 발명에 따른 전계식 불량애자 검출기는 선로를 지지하고 있는 애자를 통해 흐르는 전계 전압을 검출하는 탐침부(100)와, 상기 탐침부를 통해 애자(Insulator)련을 스캐닝하는 데이터 취득부(200)와, 상기 탐침부에 전원을 공급하는 전원부(400)와, 상기 스캐닝 결과 데이터와 상기 전원부(400)의 전원 잔량을 표시하는 디스플레이부(300)와, 상기 데이터 취득부의 애자 스캐닝에 따른 로그를 설정하는 셋팅부(500)와, 외부의 입력신호를 입력받고, 상기 각 구성을 제어하는 제어부(600)를 포함하는 것을 특징으로 한다.

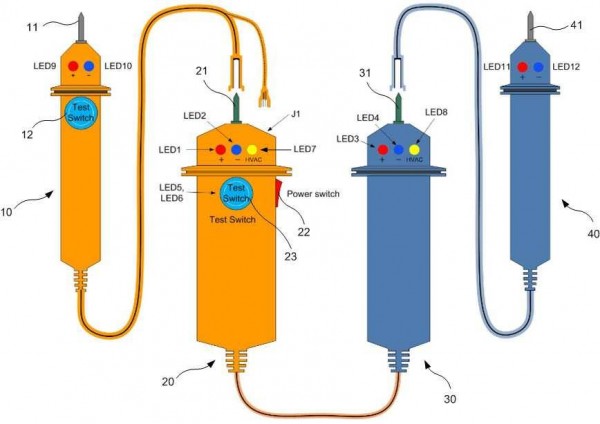

본 발명은, 주제어 회로, 퓨즈, 스위치 및 전원을 내장하고 있고, 고전압 검출 및 경보발생 기능과 고전압 차단기능 및 테스트 스위치 차단기능을 수행하며, 그 외관에 극성 표시등, AC 고전압 표시등, 고전압 표시등, 테스트 준비완료 표시등, 테스트 스위치 및 전원 스위치를 구비하고서 그 첨단에 접촉 팁이 설치된 안전점퍼기A와; 상기 안전점퍼기A와 서로 케이블로 고정결합되어 있고, 퓨즈, 경보 발생기능을 내장하고 있으며, 그 외관에 극성 표시등과 AC 고전압 표시등을 구비하고서 그 첨단에 접촉 팁이 설치된 안전점퍼기B를 포함하여 구성된 안전점퍼기를 제공한다.

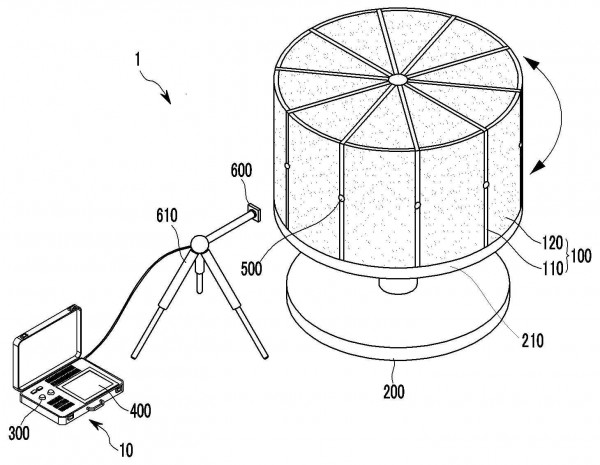

본 발명은 공기예열기용 회전체 무게상태 분석기에 관한 것으로서, 상기 회전체는 엘리먼트와, 상기 엘리먼트를 내부에 수용하는 엘리먼트 케이지를 포함하고, 상기 회전체를 회전가능하게 지지하는 회전구동부와; 상기 회전체의 원주방향을 따라 일정 각도마다 결합되어 상기 회전체를 복수개의 섹터로 구분하는 섹터구분센서와; 상기 회전체와 이격되게 배치되어 상기 회전체의 회전시 상기 섹터구분센서를 감지하는 근접센서와; 상기 근접센서를 통해 감지된 상기 섹터별 측정시간에 기초하여 각 섹터별 회전속도를 검출하고, 상기 회전속도를 통해 상기 섹터별 무게상태를 분석하는 제어부를 포함하는 것을 특징으로 한다.

본 발명은 차단기 어셈블리 모선 접촉부 성능 시험장치에 관한 것으로, 입력되는 AC 전원을 DC 전원으로 변환하여 공급하는 전원공급부(10)와; 상기 전원공급부(10)에 연결되어 차단기 어셈블리 모선 접촉부를 이루는 단자대(20)와; 상기 단자대(20)에 접속되어 접촉력을 전기적 신호로 변환하는 로드셀(30)과; 상기 로드셀(30)의 전기적 신호를 입력하여 힘이나 하중의 단위로 표시하는 인디케이터(40) 및; 상기 인디케이터(40)로부터 차단기 접촉부 성능시험 데이터를 입력하여 저장하고 관리하는 데이터 기록 저장 처리부(50)로 구성되어 차단기 어셈블리를 차단기 큐비클에서 분리하여 모선간 접촉 상태를 점검함으로써 모선 가압중에도 점검이 가능하면서도 설치가 간단하고 취급이 용이하며, 기존 설비의 변경 없이 성능시험이 가능하고, 모선간 접촉을 압력값으로 디스플레이 가능하고, 모선 접촉부의 접촉상태 양부 판정을 디스플레이할 수 있으면서 차단기 어셈블리 모선 접촉부 성능시험을 통한 정량화된 데이터의 축적 기능뿐만 아니라 출력값을 저장 및 도표화 함으로써 정비신뢰도 및 기기의 신뢰도를 향상할 수 있을 뿐만 아니라 모선으로 사용되는 압력 센싱부는 실제 모선과 같은 크기로 되어 차단기 어셈블리 접촉부가 손상되거나 이완되는 일이 없으면서도 차단기 어셈블리의 차단기 성능 시험장치로부터 인입, 인출시 이동이 편리한 각별한 장점이 있는 유용한 발명이다.

본 발명은 토크 스위치 밸런싱 검사 장치에 관한 것으로서, 더욱 상세하게는 전동 구동 밸브의 동작 성능을 안정하게 유지하기 위하여 전동기 내의 출력 힘을 조절하는 토크 스위치의 밸런싱을 검사할 수 있는 토크 스위치 밸런싱 검사 장치에 관한 것이며, 이를 위하여 고정 브라켓; 고정 브라켓에 회전가능하게 설치되는 회전축; 회전축과 나사 결합되며, 회전축의 회전에 따라 이동되는 이동 브라켓; 이동 브라켓과 연결되어, 이동 브라켓의 이동 거리를 측정하는 다이얼 게이지; 및 이동 브라켓의 이동에 따라 구동되는 토크 스위치;를 포함하는 토크 스위치 밸런싱 검사 장치를 제공한다.

축전지 통합 측정장치 및 방법이 제공된다. 본 발명의 실시예에 따른 통합 측정장치는, 축전지 셀 내부 전해액의 비중과 축전지 셀 내부의 온도 등을 실시간으로 측정하고, 측정된 비중과 온도 등에 대한 정보를 실시간으로 전송한다. 이에 의해, 축전지의 비중, 전압, 임피던스, 셀 내부온도 등의 다양한 정보를 실시간으로 모니터링 할 수 있게 된다.

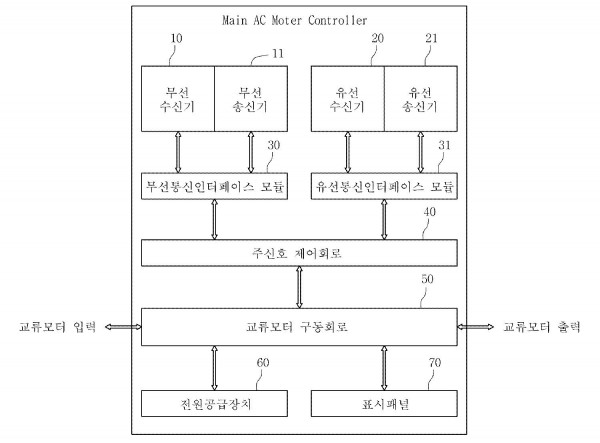

본 발명에 의한 원격제어장치는 화력발전설비의 보일러에서 나오는 연소가스와 외부에서 유입되는 공기의 열교환을 위해 회전자와 이를 회전시키는 교류모터로 구성된 공기예열기에서, 교류모터를 구동하며 회전자의 작동상태신호를 발생시키는 교류모터구동회로, 교류모터구동회로에 전원을 공급하는 전원공급장치, 회전자의 작동상태를 표시하는 표시패널, 교류모터구동회로를 제어하는 주신호제어회로, 주신호제어회로를 통해서 교류모터구동회로와 신호를 주고 받는 무선송수신기, 및 주 신호제어회로와 무선송수신기 간의 통신을 매개하는 무선통신인터페이스 모듈로 구성하여, 회전자의 작동상태 신호에 따라 무선송수신기로 회전자의 이상 유무를 판단하고 이상이 있을 경우에 회전자의 정비작업을 원격제어함을 특징으로 한 것이다.

본 발명은 리미트 스위치의 성능시험 장치 및 그 방법에 관한 것으로, 중수로 원전의 안정적 운전을 위한 제어밸브의 리미트 스위치(Limit Switch)의 변위와 회전각을 측정하여 정밀 진단할 수 있는 리미트 스위치의 성능시험 장치 및 그 방법을 제공하고자 한다. 이를 위하여, 본 발명은 리미트 스위치의 성능시험 장치에 있어서, 성능시험 시작명령을 입력받는 입력부; 이동체를 이용하여 리미트 스위치의 레버를 회전시키는 구동부; 상기 리미트 스위치 레버와의 접촉을 감지하는 접촉 감지부; 상기 리미트 스위치의 접점 전환을 감지하는 전환 감지부; 상기 리미트 스위치 레버의 직선 변위를 측정하는 변위 측정부; 및 상기 변위 측정부가 측정한 직선 변위를 기반으로 상기 리미트 스위치 레버의 회전각을 산출한 후 임계치를 만족하면 정상으로 판단하고, 상기 임계치를 만족하지 않으면 비정상으로 판단하는 제어부를 포함한다.

본 발명은 인쇄회로기판 진단 장치 및 방법에 관한 것으로, 인쇄회로기판에 실장되는 소자의 규격, 인쇄회로기판에 상기 소자가 실장되는 위치, 및 인쇄회로기판에 의한 상기 소자들의 연결 정보를 입력받는 진단 정보 입력부, 상기 입력받은 정보에 근거하여 상기 인쇄회로기판을 나타내는 객체, 상기 소자를 나타내는 객체 및 상기 인쇄회로기판에 구성되는 회로의 진단 계획 중 적어도 하나를 생성하는 객체 생성부, 소자 및 상기 인쇄회로기판에 구성되는 회로 중 적어도 하나의 동작을 진단하는 어플리케이션을 상기 객체 및 진단 계획 중 적어도 하나에 근거하여 생성하는 어플리케이션 생성부를 포함하며, 임의의 인쇄회로기판에 대하여 실장된 소자 및 인쇄회로기판에 구성된 회로의 성능 열화 여부 및 정상 동작 여부를 진단하기 위한 어플리케이션을 자동으로 생성하고 생성된 어플리케이션을 이용하여 임의의 인쇄회로기판을 자동으로 진단함으로써, 다양한 인쇄회로기판에 대한 진단을 단시간에 간편하게 처리할 수 있다.

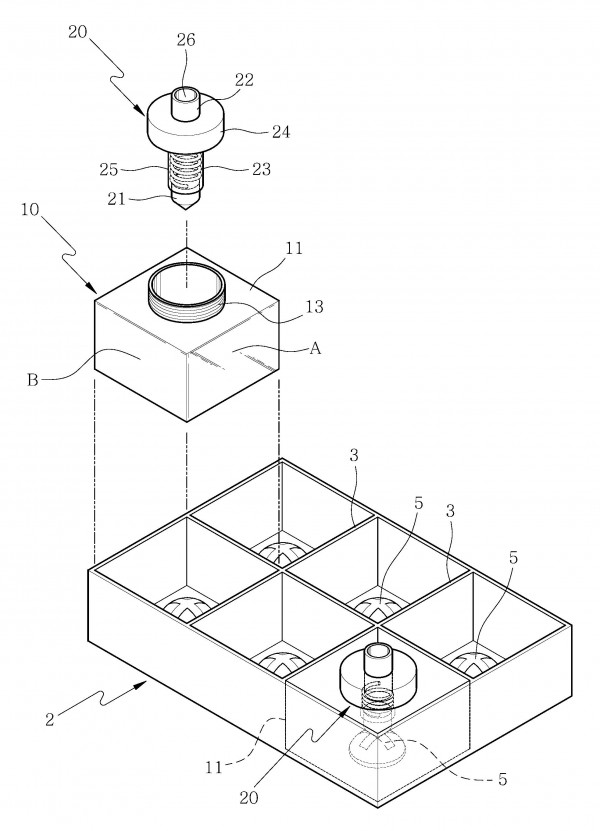

본 발명은 단자대 프로브 장치에 관한 것으로, 특히 단자대 개별 격자에 고정시킬 수 있는 블록이 구비되어 측정 전극을 간편하게 고정시킬 수 있는 블록형 프로브 장치에 관한 것으로서, 단자대의 개별 격자에 억지끼움으로 결합되는 블록몸체와, 블록몸체 내부에 고정단자가 내포될 수 있게 수직방향으로 형성되는 블록중공과, 신호 전달을 위한 프로브부를 상기 중공에 탈착시키는 조립수단으로 이루어지는 블록부와, 상기 고정단자에 접촉되는 하부 프로브와, 하부 프로브 상부의 상부 프로브와, 하부 및 상부 프로브 사이의 스프링과, 상부 프로브에 마련되며 상기 조립수단에 조립되는 대응 조립수단으로 이루어지는 프로브부를 포함하여 이루어짐으로써 단자대의 전극을 이루는 나사를 해체시킬 필요 없이 간편하게 접속시킬 수 있고, 스프링에 의하여 프로브와 단자가 밀착되어 안정적인 접촉 및 신뢰성 있는 측정 결과를 얻을 수 있으며, 다수개의 단자에 동시에 접속시킬 수 있으면서도 단자에 접속되는 프로브 상호간에 접촉없이 측정이 이루어질 수 있고, 프로브의 상부를 바나나 소켓이나 클립 단자로 형성시켜 측정기의 접속단자를 간편하게 접속시킬 수 있게 되어 인력과 시간 및 노력의 낭비를 줄일 수 있는 단자대 프로브 장치를 제공하고자 한다.

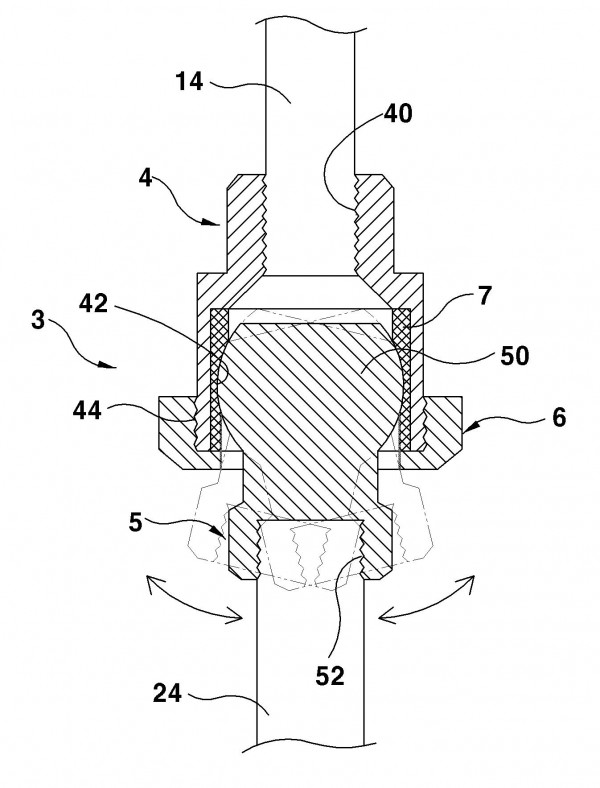

본 발명은 송전선로에 설치된 자기애자의 절연성능 상태를 점검하여 불량애자를 검출하기 위한 슬레이드 회전형 활선애자의 검출장치에 관한 것이다. 본 발명에 의하면, 불량애자 검출용 슬레이드와 절연스틱을 커플러의 암부재와 숫부재가 서로 결합될 수 있게 구성하고, 상기 커플러의 숫부재엔 볼베어링 구조에 의한 결합구성 형태로 구성하여 제자리에서 다양한 각도의 회전이 가능하도록 결합 구성하여 이루어지는 것을 특징으로 하는 슬레이드 회전형 활선애자의 검출장치를 제공한다.

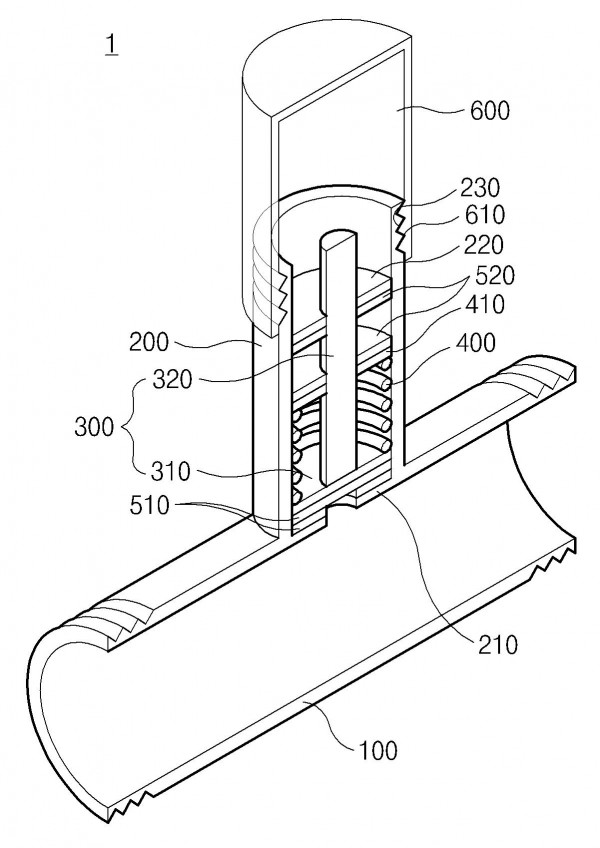

본 발명은 솔레노이드 밸브의 공기 이동 라인에서의 공기의 공급 여부 확인할 수 있게 하는 공압형성 확인 장치에 관한 것이다. 상기 공압형성 확인 장치는, 공압시스템에서 작동부로 연결되는 공기 이동 라인에 설치되는 공압형성 확인 장치에 있어서, 상기 공기 이동 라인 중에 연통되는 연결라인과, 상기 연결라인의 외주 일측에 연통되는 보조라인과, 상기 보조라인 내부에 설치되어 상기 연결라인을 통과하는 공기에 의해 상승하는 동작확인 표시부재 및, 상기 보조라인 내부에 설치되어 상기 연결라인에 공기가 통과하지 않으면 상기 동작확인 표시부재를 하강하게 하는 탄성부재를 포함하되, 상기 보조라인은, 상측 내주에 돌출되어 상기 동작확인 표시부재의 상승을 차단하는 상측 스토퍼를 포함하고, 상기 동작확인 표시부재는, 상기 탄성부재를 상면이 지지하는 지지판체를 포함하며, 상기 탄성부재는 상기 상측 스토퍼와 상기 지지판체의 사이에 설치되되, 상기 탄성부재의 상단에 설치되어 상기 탄성부재가 설치위치를 유지하도록 가이드하는 가이드판체를 더 포함할 수 있다.

본 발명은 조속기 세팅용 측정장치에 관한 것으로, 특히 터빈을 구동하기 위한 보일러 급수펌프의 유지보수를 위한 분해 및 재 조립시에 조속기의 속도 릴레이 가변변위의 세팅을 위하여 자중으로 자유롭게 동작될 수 있도록 추 형식의 지그가 구비되는 디지털 캘리퍼스 형식의 측정장치에 관한 것으로서, 길이방향으로 길게 형성되며 길이방향을 따라 눈금이 형성되는 고정척과, 고정척의 길이방향으로 가변 가능하게 결합되고 소정 무게의 추 및 상기 속도 릴레이에 접촉되는 측정봉이 구비되는 가변척, 으로 이루어지는 버니어 캘리퍼스와, 상기 측정봉의 일단이 조속기의 함체 표면에 형성되는 조정구를 관통하여 속도 릴레이에 접촉되도록 고정척의 일단을 조속기의 함체 표면에 결합시키는 프레임을 포함하여, 버니어 캘리퍼스가 측정위치에 정확하게 고정되어 안정적인 측정이 가능하고, 버니어 캘리퍼스에서 측정을 위하여 가변되는 가변척에 추 형태의 지그가 부착되어 속도 릴레이가 가변되더라도 자중에 의하여 속도 릴레이의 위치를 계속 추적하며 측정되어 작업자가 일일이 가변척을 이동시킬 필요가 없게 되므로 한 명의 작업자만으로도 측정이 가능하며, 가변척에 부착되는 추에 의하여 가변척이 자동으로 가변되면서 버니어 캘리퍼스가 안정적으로 측정위치에 고정되므로 한 번의 영점조절로 정밀한 측정이 가능하게 되어 측정시간이 단축되는 조속기 세팅용 측정장치를 제공하고자 한다.

본 발명은 각종 설비의 깊거나 좁은 위치의 피 측정물의 전기적 건전성 측정이 가능하도록 제작되는 심부 측정용 프로브 기구에 관한 것으로서, 서로 대향되는 두 탐침대와, 상기 두 탐침대의 일단을 연결시키는 연결대와, 상기 두 탐침대의 타단의 안쪽 면에 각각 마련되는 도체 판으로서, 곡면으로 형성되어 볼록한 돌출면이 서로 대향되는 탄성 전극판을 포함하여 이루어져서, 좁거나 깊은 틈새에 위치하는 피 측정물에도 쉽게 접근 및 고정이 가능하고, 피 측정물과 면접촉이 이루어지므로 피 측정물의 표면에 손상을 주지 않으며, 면접촉 및 탄성 접촉이 이루어지므로 안정된 접촉이 이루어져 오차가 최소화 되어 신뢰성 있는 측정결과가 제공되고 구조가 간단하여 제작비용이 저렴하며 측정시간 및 인력을 단축시킬 수 있는 심부 측정용 프로브 기구를 제공하고자 한다.

본 발명은 발전기 베어링 손상의 원인이 되는 발전기 축전압 측정시 발전기 축에 탄소브러시를 직접 접촉시켜 접지 측과의 전위차를 측정하는 휴대용 발전기 축전압 측정장치 및 방법에 관한 것으로서 일정한 내경 및 길이를 갖는 절연재관과, 상기 절연재 관의 외주면 소정의 위치에 고정 설치되는 전압계와, 상기 절연재 관의 단부에 고정 설치되는 탄소브러시부를 포함하고, 상기 절연재 관에는 그 내부에 전압계 연결전선이 내장되며, 전압계 연결전선이 탄소브러시와 연결되는 한편, 상기 탄소브러시부는 절연재 관 단부에 고정 설치되는 브러시 홀더와, 상기 탄소브러시 홀더 내에 삽입 고정되는 탄소브러시와, 탄소브러시와 전압계 연결전선을 연결시키는 브러시 피그테일로 이루어짐을 특징으로 하여, 축전압 측정을 위한 탄소브러시와 측정 작업자 사이에 안전거리가 유지되어 발전기 축에 접촉되는 탄소브러시를 사람이 직접 잡고 발전기 축에 접촉시키지 않아도 되므로 탄소브러시를 강한 압력으로 발전기 축에 직접 접촉시킬 때 발생될 수 있는 안전사고의 위험이 방지되고, 측정을 위한 전선이 측정기 내부에 내장되므로 전선이 발전기 축에 말리는 안전사고가 방지되며, 측정 작업이 한 명의 작업자로 수행 가능하게 되어 작업에 필요한 인력이 절감되는 발전기 축전압 측정장치를 제공하고자 한다.
