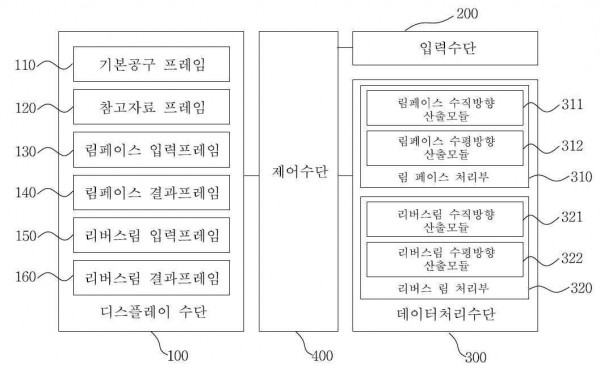

본 발명은 휴대단말기에 축정렬 조정값을 계산할 수 있는 모바일 앱을 탑재하여 작업자의 과실없이 정비의 능률과 신뢰도를 향상시키는 휴대용 축정렬 시스템에 관한 것이다. 본 발명은 휴대용 축정렬 시스템에 있어서, 모터 및 펌프를 축정렬하기 위한 데이터를 입출력하는 프레임을 디스플레이하는 디스플레이수단, 외부로부터 입력명령신호를 수신하여 프레임을 통해 축정렬 데이터를 입력받는 입력수단, 프레임을 통해 입력된 축정렬 데이터 중, 림 페이스 데이터 또는 리버스 림 데이터로 수직방향 조정값 및 수평방향 조정값을 산출하는 데이터처리수단 및 제어수단을 포함하는 것을 특징으로 한다.

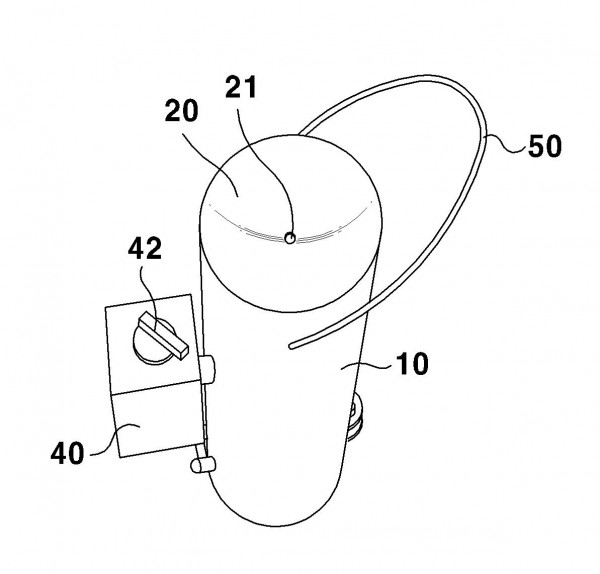

본 발명은 용접 잔봉 수거기에 관한 것으로서, 용접 작업시 발생되는 용접 잔봉의 수거가 용이하게 이루어질 수 있도록 하기 위한 것이다. 이를 실현하기 위한 본 발명의 수거기는, 용접 잔봉이 보관되어질 수 있는 내부 공간을 형성하는 수거기 본체(10)와; 상기 수거기 본체(10)의 상부에 결합 구성되어진 상부캡(20)과; 상기 수거기 본체(20) 내부로 용접 잔봉(1)이 투입되어질 수 있도록 상부캡(20) 중앙에 형성되어진 투입홀(21)과; 상기 수거기 본체(10)의 하부에 개폐가능하게 구성된 하부 개폐판(30)과; 상기 수거기 본체(10)의 외측에 일체로 구성되어지며, 내부에는 마그네틱(41)이 구비되어진 마그네틱 함체(40)와; 상기 수거기 본체(10)에 연결되어진 이동용 손잡이(50)를 포함하는 구성을 이루는 것을 특징으로 한다.

본 발명은 가스터빈 블레이드의 도브테일 가공용 지그에 관한 것으로, 평면연삭기의 베드에 얹혀져 고정되는 베이스 플레이트(10)와; 롤 드레서(20)와; 드레서 위치보정 모터(30)와; 드레서 제어수단(40)과; 좌측 도브테일 고정수단(50)과; 상기 롤 드레서(20)의 우측 베이스 플레이트(10) 상에 설치되어 도브테일을 고정하는 우측 도브테일 고정수단(50')과; 상기 좌측 도브테일 고정수단(50)의 중앙부 후방 베이스 플레이트(10) 상에 설치되어 블레이드의 에어포일(airfoil)을 클램핑하는 좌측 에어포일 클램핑수단(60) 및; 상기 우측 도브테일 고정수단(50')의 중앙부 후방 베이스 플레이트(10) 상에 설치되어 블레이드의 에어포일(airfoil)을 클램핑하는 우측 에어포일 클램핑수단(60')으로 구성되어 소형의 평면연삭기로 가스터빈 블레이드의 도브테일을 간편하고 용이하게 가공할 수 있고, 2개의 블레이드를 동시에 가공할 수 있으면서 가공을 위한 블레이드 도브테일의 셋팅이 용이하여 가공의 연삭시간 단축 및 가공능률을 향상시킬 수 있으며, 드레서의 좌우에 각각 블레이드의 도브테일을 장착할 수 있도록 하여 베드가 수평으로 운동하면서 연속적으로 지석의 드레싱과 블레이드의 도브테일 가공이 동시에 이루어지도록 하여 가공효율의 향상에 따른 생산성 향상을 달성할 수 있음은 물론 정밀한 가공으로 제품의 신뢰성을 향상시킬 수 있는 각별한 장점이 있는 유용한 발명이다.

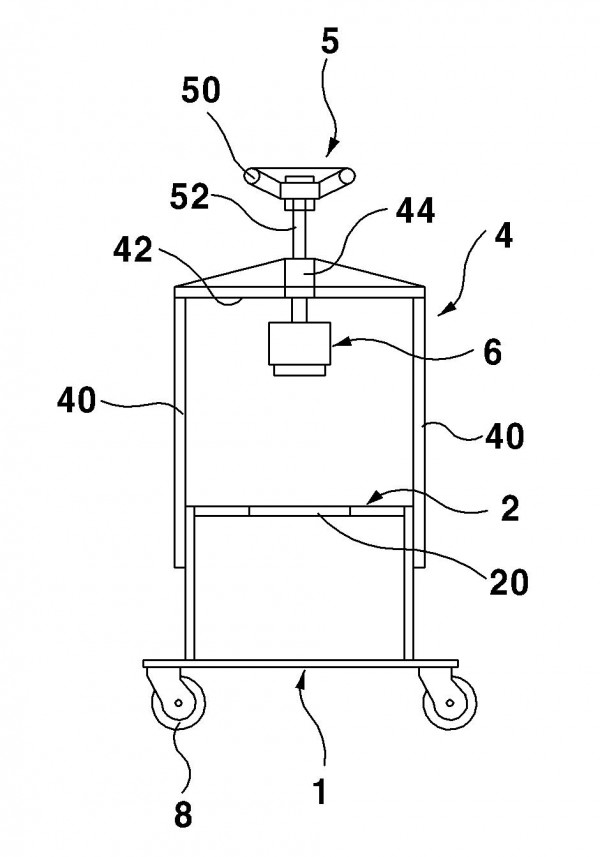

본 발명은 화력발전소의 보일러 튜브 석탄회를 제거하기 위하여 사용되는 수트 블로워의 정비시 분해 및 조립을 위한 수트 블로워 정비 장치에 관한 것이다. 본 발명에 의하면, 기대 상부에 분해 조립용 작업대와 유압펌프를 서로 인접되게 각각 설치하고, 상기 분해 조립용 작업대엔 지지프레임을 설치하되 상기 지지프레임은 상기 분해 조립용 작업대의 양측에 각각 세워 설치되는 수직부재와 상기 수직부재의 상부에 고정 설치된 수평부재로 이루어지고, 상기 지지프레임의 수평부재 중앙엔 나사식으로 결합 설치되고 핸드휠을 갖춘 높이조절기구를 마련하며, 상기 높이조절기구의 하부엔 상기 유압펌프와 연결 설치되는 유압실린더를 설치하고, 그리고 상기 분해 조립용 작업대와 상기 유압실린더의 사이 위치에서 용도에 맞게 선택적으로 설치하여 사용되는 여러 분해 조립용 공구를 갖추어 이루어지는 수트 블로워 정비장치를 제공한다.

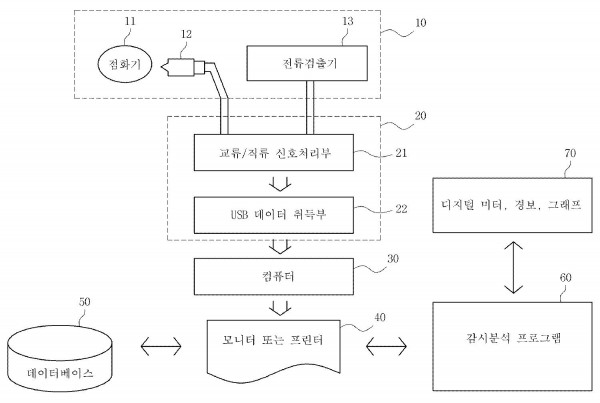

본 발명에 의한 발전설비의 기동 점화 시험을 자동으로 하기 위한 점화 시험 데이터 취득장치는 점화기의 작용상태를 실시간으로 측정하여 상태신호를 발생하는 상태측정장치, 상태신호를 처리하고 그 처리결과 데이터를 저장하는 상태신호처리장치, 및 그 처리결과 데이터를 분석하여 점화기의 작용상태를 표시하는 작용상태변수들을 데이터베이스에 저장하고 모니터 또는 프린터로 출력하는 컴퓨터로 구성한다. 상태측정장치는 점화기의 상태를 검출하는 고전압 검출기 및 전류 검출기로 구성한다. 상태신호처리장치는 고전압 검출기와 전류 검출기의 검출신호들을 처리하는 교류/직류 신호처리부, 및 이 신호처리부의 처리결과 데이터를 취득하여 저장하는 USB 데이터 취득부로 구성한다.

본 발명은 스페이서카가 송전선의 전방으로 이동하는 것만을 허용하고 송전선의 후방으로 밀리는 것은 방지할 수 있는 송전선용 스페이서카에 관한 것으로서, 본 발명의 바람직한 실시예에 따른 송전선용 스페이서카는, 작업자가 탑승하기 위한 탑승부; 상기 탑승부로부터 상방으로 연장되는 기둥 프레임; 송전선의 표면에 접촉한 채로 상기 송전선의 길이 방향을 따라 이동 가능하며 상기 기둥 프레임의 상단에 회전 가능하게 연결된 메인 롤러; 및 상기 탑승부와 상기 기둥 프레임이 송전선의 전후방 중 전방을 향하여 이동하는 것만 허용하는 일방향 브레이크;를 구비하며, 상기 일방향 브레이크는, 상기 송전선의 상부와 접촉하는 상부 롤러와, 상기 송전선의 하부와 접촉하는 하부 롤러와, 상기 상부 롤러와 상기 송전선 사이의 틈을 향하여 전방으로 탄성 바이어스된 쐐기 부재를 갖는다.

본 발명은 다기능 온도 교정기에 관한 것으로, 특히 온도측정소자 테스트에 사용되는 온도 교정기(Dry Block Calibrator)의 온도측정 소자별 특성 시험값을 실시간으로 모니터링하고, 온도 측정소자의 특성시험을 할 수 있도록 하는 다기능 온도 교정기에 관한 것이다. 본 발명에 따른 다기능 온도 교정기는 내부에 센서 및 온도 스위치를 삽입하여 수용하는 챔버(100)와, 상기 챔버(100)의 내부에 부착되고, 외부에 열전도를 차단하도록 하는 가열기(200)와, 상기 챔버(100)의 일측에 배치되고, 열전소자가 상기 챔버(100)에 탈부착하여 방열을 하는 냉동기(300)와, 상기 챔버의 센서 및 온도 스위치를 시험하는 시험기(400)와, 상기 가열기, 냉동기 및 시험기를 제어하여 각종 시험 및 시험 Data를 처리하는 MCU 컨트롤(500)을 포함하는 것을 특징으로 한다.

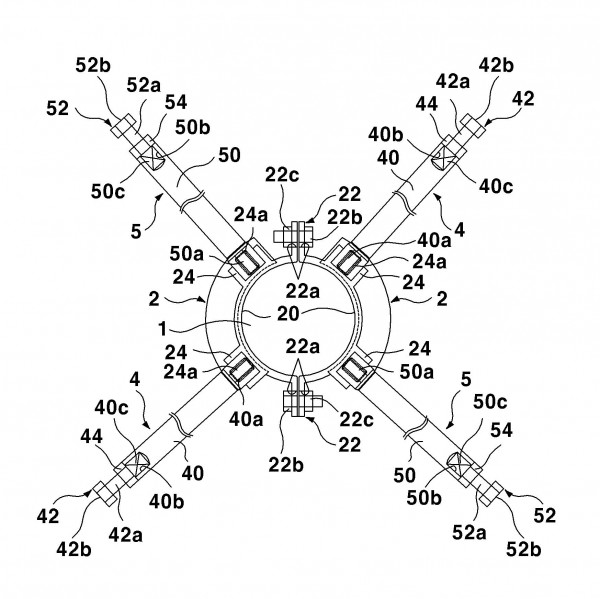

본 발명은 발전소의 대용량 냉각재 펌프를 구동시키기 위한 전동기에 있어서 고정자의 내부에 회전자를 정확한 위치정렬을 위하여 활용하기 위한 냉각재 펌프 전동기의 회전자 조립용 정렬방법 및 장치에 관한 것이다. 본 발명에 의하면, 회전자축을 외부에서 감싸서 보호하기 위한 클램프부재와; 상기 클램프부재의 양측에 일직선 방향으로 고정부재와의 사이에 각각 결합되고 X방향으로 위치를 조정하여 정렬하기 위한 X방향정렬기구와; 상기 클램프부재의 양측에 일직선 방향으로 고정부재와의 사이에 결합되고 상기 X방향과 직각을 이루는 Y방향으로 위치를 조정하여 정렬하기 위한 Y방향정렬기구와; 그리고 상기 고정부재에 설치되고 회전축의 표면에 접하도록 설치되는 다이얼게이지;를 포함하여 구성이 이루어지되, 상기 클램프부재는 내측에 위치하여 회전자축을 외부에서 깜싸는 구조로 이루어지는 호형결합부와, 상기 호형결합부의 양측 끝에 연장되고 체결공이 마련되어 체결볼트를 끼워 결합하고 상기 체결볼트에 체결너트를 체결할 수 있게 구성된 연장부와, 그리고 상기 호형결합부의 외주연에 90도 간격으로 돌출되게 마련되고 상기 정렬기구의 일측을 나사 결합할 수 있게 나사산홈을 형성한 돌출결합부를 포함하여 이루어지는 냉각재 펌프 전동기의 회전자 조립용 정렬장치를 제공한다.

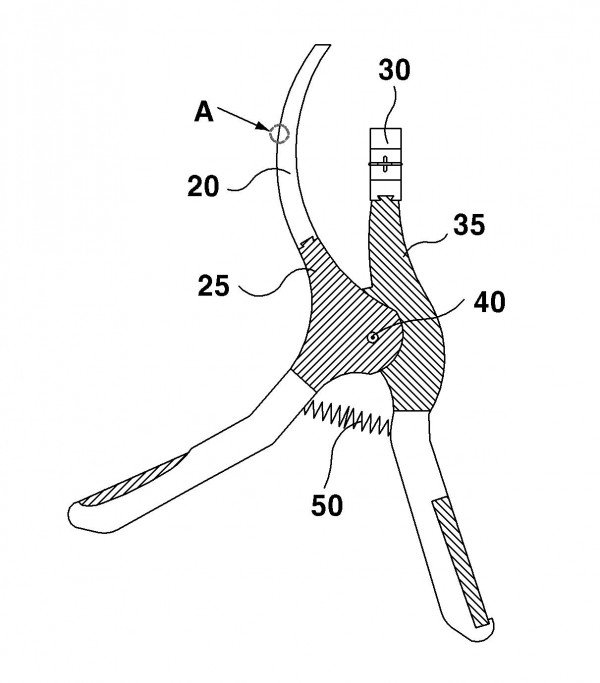

본 발명은 원터치형 튜브피팅 분리공구에 관한 것으로서, 누구나 손쉽게 사용이 가능하며 한번의 누름동작으로 개폐링의 누름과 튜브의 당김동작이 동시에 이루어져 튜브의 분리작업이 용이하게 이루어지도록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 튜브피팅에 체결되어져 있는 튜브(10)를 분리하기 위한 튜브피팅 분리공구는, 튜브피팅 일측에 구성된 개폐링(3)을 가압하여 눌러주기 위한 링누름대(20)와; 튜브(10)를 잡아주기 위한 튜브공(36)이 중심에 형성된 튜브홀더(30)와; 상기 링누름대(20)가 선단부에 구성된 누름대지지구(25)와; 상기 튜브홀더(30)가 선단부에 구성된 홀더지지구(35)와; 상기 누름대지지구(25)와 홀더지지구(35)를 상호 회동 가능하게 연결하는 힌지핀(40)과; 상기 누름대지지구(25) 및 홀더지지구(35)의 후단부를 상호 일정 탄성력으로 지지하는 탄성스프링(50)을 포함하는 구성을 이루는 것을 특징으로 한다.

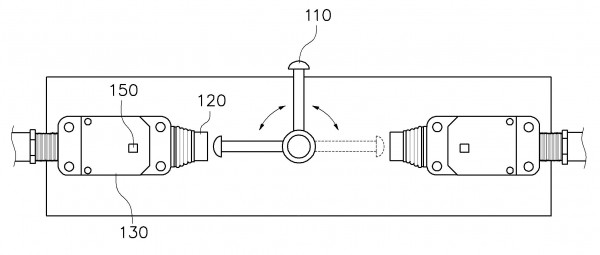

본 발명은 리미트 스위치에 관한 것으로서, 특히 근접센서를 이용한 리미트 스위치에 관한 것이다. 본 발명은 회전 동작하는 터치바의 회전 반경과 인접하게 설치되어 터치바를 검출하기 위한 근접센서와, 상기 근접센서를 수납하여 고정하되, 근접센서의 고정 위치를 조절가능한 케이스와, 케이스 내부에 위치하여 근접센서의 케이블과 연결을 위한 단자대 및 상기 단자대에 연결되는 근접센서의 작동 여부를 표시하는 알림부재를 포함한다.

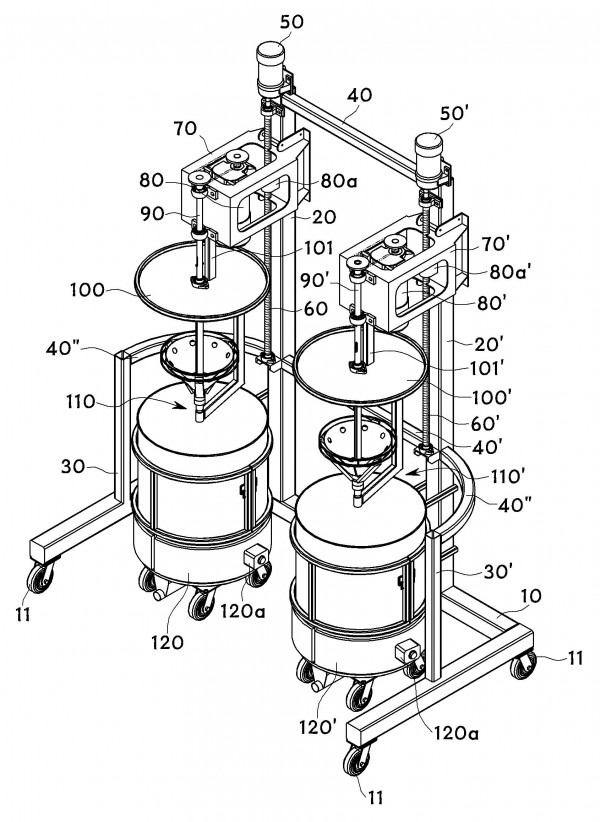

본 발명은 디젤엔진 중유/경유 정화장치의 용기 자동세척장치에 관한 것으로서, 'ㄷ'자상 바닥 프레임(10)과; 후방 지지프레임(20, 20')과; 측방 지지프레임(30, 30')과; 상부 연결프레임(40), 중앙 연결프레임(40'), 측방 연결프레임(40" )과; 상하 이송모터(50, 50')와; 스크루축(60, 60')과; 회전모터 케이싱(70, 70')과; 회전모터(80, 80')와; 종동축(90, 90')과; 세척조 뚜껑(100, 100')과; 용기 거치수단(110, 110') 및; 세척조(120, 120')로 구성되어 약 60℃ ∼ 80℃ 예열 후 세척장치의 가변속 모터가 정회전 및 역회전하여 거치대에 수세미와 함께 장착된 용기가 세척액 저장조 내에서 회전하여 용기에 고착된 중유 슬러지가 녹아내리며 거치대에 장착된 수세미에 의해 자동으로 세척함으로써 적은 작업인원으로 단시간에 세척할 수 있는 각별한 장점이 있는 유용한 발명이다.

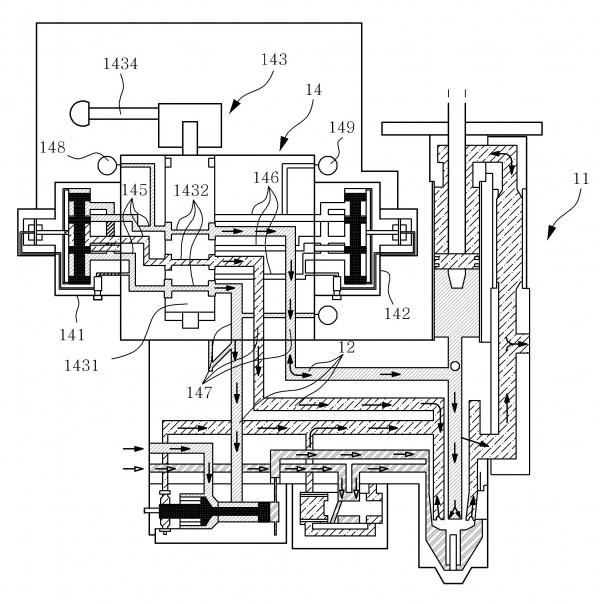

선택적으로 동작가능한 2개 이상의 서보밸브가 구비된 서보밸브모듈 및 그를 채용하는 유압구동기가 개시된다. 이러한 서보밸브모듈에 채용된 전환밸브를 이용하여 2개 이상의 서보밸브 중에 동작되는 서보밸브를 선택할 수 있다. 그럼으로써 동작 중인 서보밸브에 문제가 발생되거나 교체가 필요할 때 장비 전체의 동작을 정지시키지 않은 상태로 점검과 교체가 가능하다. 결과적으로 장비의 정지로 인한 비용 낭비가 최소화될 수 있다.

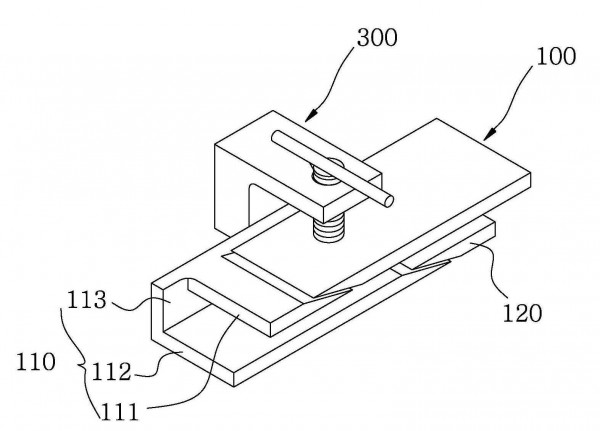

본 발명은 회전자 코일 절단 및 연마용 치공구에 관한 것으로서, 특히 가스터빈 발전기의 회전자 코일의 재권선 정비 및 부분 정비작업 중, 회전자 코일 절단 및 가공 작업을 위한 회전자 코일 절단 및 연마용 치공구에 관한 것이다. 본 발명은 발전기의 회전자 코일 재권선 작업을 위한 공구에 있어서, 판상의 회전자 코일의 양면에 접하여 위치하되, 절단공구가 삽입 가능하도록 경사진 절단방향을 안내하는 가이드홈이 형성된 절단용 지그부재; 절단된 회전자 코일의 경사진 면이 상방을 지향하도록 회전자 코일을 지지하게 되는 연마용 지그부재; 및 상기 절단용 지그부재와, 연마용 지그부재를 고정하기 위한 고정 클램프;를 포함한다.

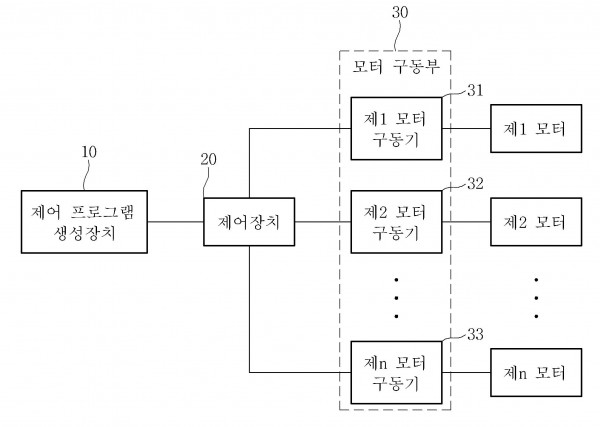

본 발명은 자동화 로봇의 기구장치용 제어 시스템 및 그 방법에 관한 것으로, 프로그램 언어를 모터 제어에 적합하게 라이브러리화시킨 그래픽 언어 기반의 프로그램 생성 환경을 제공하고, 상기 환경에서 생성된 제어 프로그램을 기반으로 기구장치 내 각 모터의 구동을 제어함으로써, 제어 프로그램의 간단한 변경만으로 각종 기구장치를 제어할 수 있는 자동화 로봇의 기구장치용 제어 시스템 및 그 방법을 제공하고자 한다. 이를 위하여, 본 발명은 자동화 로봇의 기구장치용 제어 시스템에 있어서, 프로그램 언어를 모터 제어에 적합하게 라이브러리화시킨 그래픽 언어 형태의 소프트웨어를 탑재하여, 사용자에게 그래픽 언어 기반의 제어 프로그램 생성 환경을 제공하는 제어 프로그램 생성장치; 상기 제어 프로그램 생성장치가 생성한 제어 프로그램을 기반으로 모터 구동부를 제어하는 제어장치; 및 적어도 하나 이상의 서보 모터를 구동시키는 상기 모터 구동부를 포함한다.

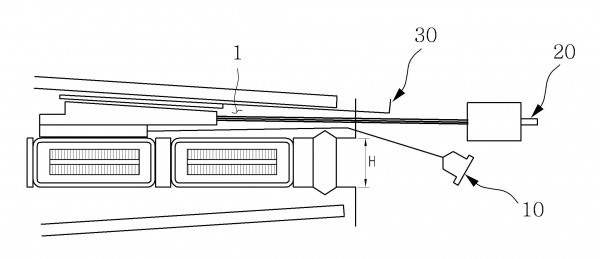

본 발명은 발전기 고정자 슬롯에 특수 절연 수지를 주입하는 수지 주입 장치에 관한 것으로서, 고정자권선과 슬롯 과의 사이에 절연층이 분리되어 틈이 생긴 부위에 다시 절연물질을 도포해야 할 때 고정자의 웨지를 취외하여 들어내거나 슬롯 양쪽에 인위적인 힘을 가하는 등의 기계적인 변형 없이도 수지의 주입이 가능하게 하는 장치로서 간편하면서도 발전기 고정자의 수명을 극대화 할 수 있도록 하는 장치를 제공하는데 그 목적이 있다. 상기한 목적을 달성하기 위하여 직사각형 판재가 달린 수지 주입기와, 수지 주입기를 고정자 공냉용 구멍에 고정 시키도록 공냉용 구멍과 같은 각도로 깊이방향으로 두께가 증가하는 직사각형 판재를 구비한 메꿈용 삽입기와 보조적으로 구멍을 메꾸는 공간 조정 막대가 서로 유기적으로 작용하여 원하는 하자 부위에 반도체성 수지를 주입하는 것을 특징으로 하는 장치이다.
