냉각재 펌프 전동기의 회전자 조립용 정렬장치 요약정보 및 구매

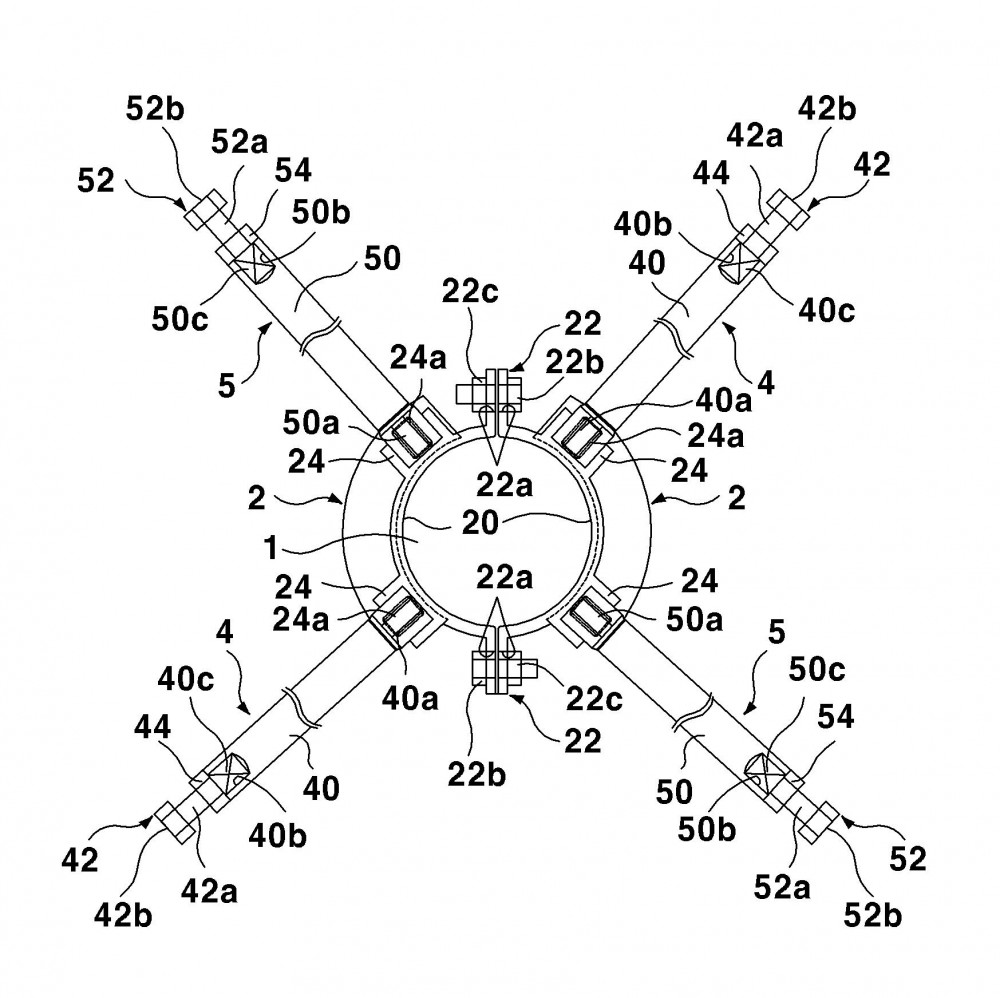

본 발명은 발전소의 대용량 냉각재 펌프를 구동시키기 위한 전동기에 있어서 고정자의 내부에 회전자를 정확한 위치정렬을 위하여 활용하기 위한 냉각재 펌프 전동기의 회전자 조립용 정렬방법 및 장치에 관한 것이다. 본 발명에 의하면, 회전자축을 외부에서 감싸서 보호하기 위한 클램프부재와; 상기 클램프부재의 양측에 일직선 방향으로 고정부재와의 사이에 각각 결합되고 X방향으로 위치를 조정하여 정렬하기 위한 X방향정렬기구와; 상기 클램프부재의 양측에 일직선 방향으로 고정부재와의 사이에 결합되고 상기 X방향과 직각을 이루는 Y방향으로 위치를 조정하여 정렬하기 위한 Y방향정렬기구와; 그리고 상기 고정부재에 설치되고 회전축의 표면에 접하도록 설치되는 다이얼게이지;를 포함하여 구성이 이루어지되, 상기 클램프부재는 내측에 위치하여 회전자축을 외부에서 깜싸는 구조로 이루어지는 호형결합부와, 상기 호형결합부의 양측 끝에 연장되고 체결공이 마련되어 체결볼트를 끼워 결합하고 상기 체결볼트에 체결너트를 체결할 수 있게 구성된 연장부와, 그리고 상기 호형결합부의 외주연에 90도 간격으로 돌출되게 마련되고 상기 정렬기구의 일측을 나사 결합할 수 있게 나사산홈을 형성한 돌출결합부를 포함하여 이루어지는 냉각재 펌프 전동기의 회전자 조립용 정렬장치를 제공한다.
