가스터빈 블레이드의 도브테일 가공용 지그 요약정보 및 구매

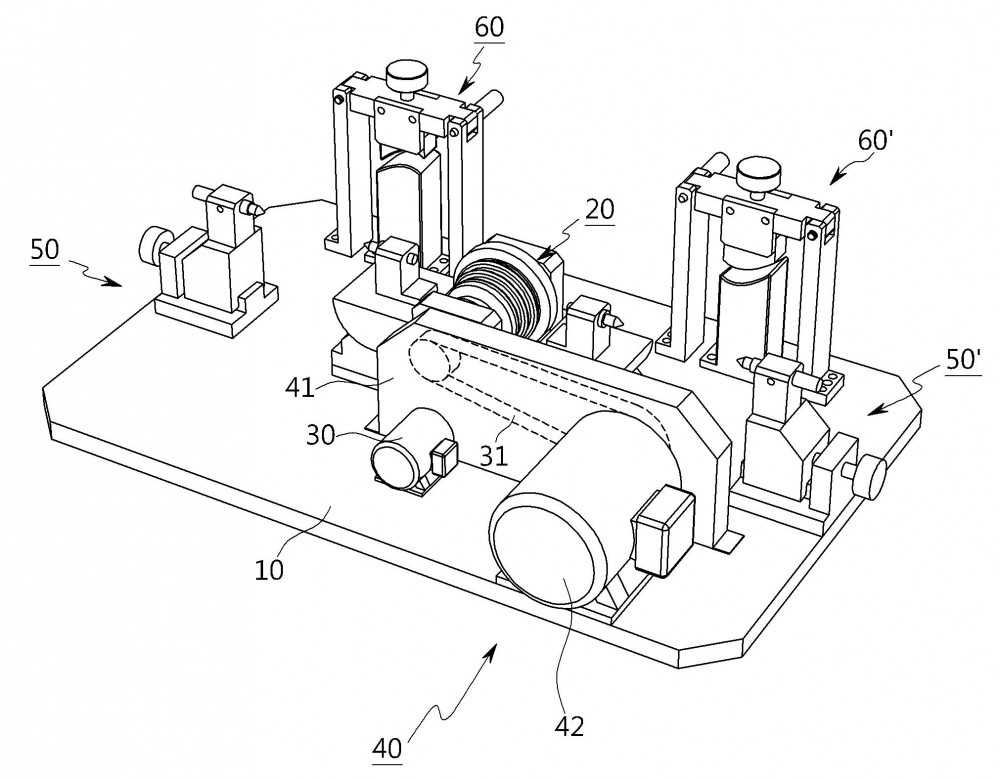

본 발명은 가스터빈 블레이드의 도브테일 가공용 지그에 관한 것으로, 평면연삭기의 베드에 얹혀져 고정되는 베이스 플레이트(10)와; 롤 드레서(20)와; 드레서 위치보정 모터(30)와; 드레서 제어수단(40)과; 좌측 도브테일 고정수단(50)과; 상기 롤 드레서(20)의 우측 베이스 플레이트(10) 상에 설치되어 도브테일을 고정하는 우측 도브테일 고정수단(50')과; 상기 좌측 도브테일 고정수단(50)의 중앙부 후방 베이스 플레이트(10) 상에 설치되어 블레이드의 에어포일(airfoil)을 클램핑하는 좌측 에어포일 클램핑수단(60) 및; 상기 우측 도브테일 고정수단(50')의 중앙부 후방 베이스 플레이트(10) 상에 설치되어 블레이드의 에어포일(airfoil)을 클램핑하는 우측 에어포일 클램핑수단(60')으로 구성되어 소형의 평면연삭기로 가스터빈 블레이드의 도브테일을 간편하고 용이하게 가공할 수 있고, 2개의 블레이드를 동시에 가공할 수 있으면서 가공을 위한 블레이드 도브테일의 셋팅이 용이하여 가공의 연삭시간 단축 및 가공능률을 향상시킬 수 있으며, 드레서의 좌우에 각각 블레이드의 도브테일을 장착할 수 있도록 하여 베드가 수평으로 운동하면서 연속적으로 지석의 드레싱과 블레이드의 도브테일 가공이 동시에 이루어지도록 하여 가공효율의 향상에 따른 생산성 향상을 달성할 수 있음은 물론 정밀한 가공으로 제품의 신뢰성을 향상시킬 수 있는 각별한 장점이 있는 유용한 발명이다.
