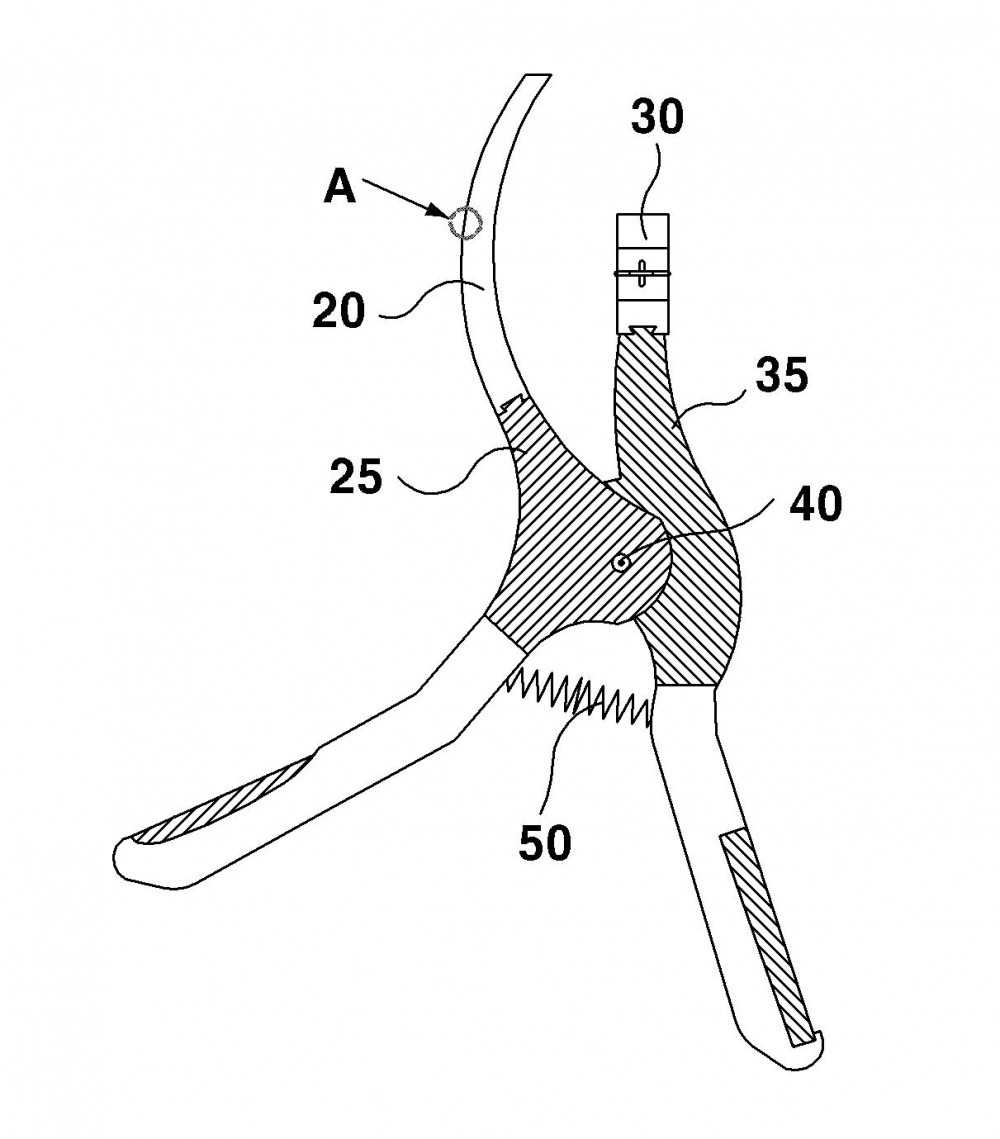

본 발명은 원터치형 튜브피팅 분리공구에 관한 것으로서, 누구나 손쉽게 사용이 가능하며 한번의 누름동작으로 개폐링의 누름과 튜브의 당김동작이 동시에 이루어져 튜브의 분리작업이 용이하게 이루어지도록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 튜브피팅에 체결되어져 있는 튜브(10)를 분리하기 위한 튜브피팅 분리공구는, 튜브피팅 일측에 구성된 개폐링(3)을 가압하여 눌러주기 위한 링누름대(20)와; 튜브(10)를 잡아주기 위한 튜브공(36)이 중심에 형성된 튜브홀더(30)와; 상기 링누름대(20)가 선단부에 구성된 누름대지지구(25)와; 상기 튜브홀더(30)가 선단부에 구성된 홀더지지구(35)와; 상기 누름대지지구(25)와 홀더지지구(35)를 상호 회동 가능하게 연결하는 힌지핀(40)과; 상기 누름대지지구(25) 및 홀더지지구(35)의 후단부를 상호 일정 탄성력으로 지지하는 탄성스프링(50)을 포함하는 구성을 이루는 것을 특징으로 한다.
