정수기용 피팅조립체 조립 장치 요약정보 및 구매

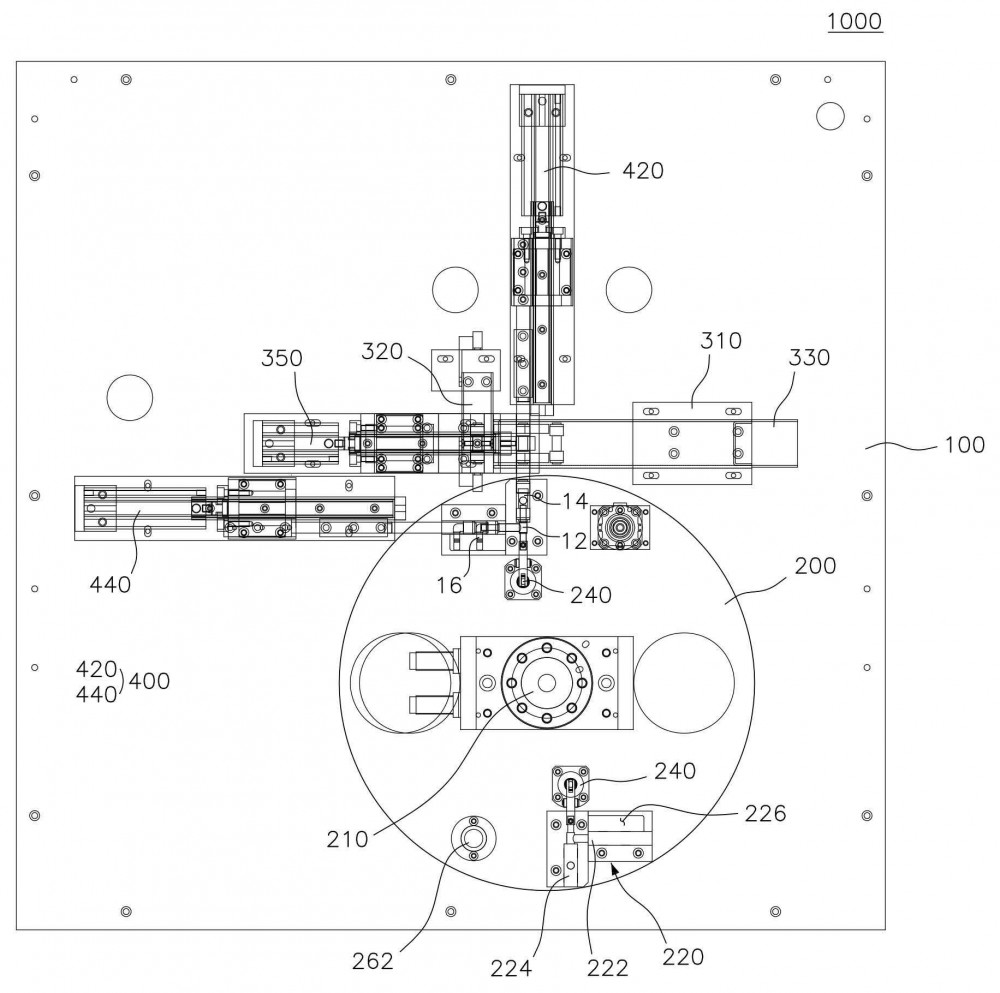

본 발명은 정수기용 피팅조립체 조립 장치에 관한 것으로, 티자형 커넥터의 양단에 일자형 커넥터와 엘보형 커넥터를 압착 조립하기 위한 정수기용 피팅조립체 조립장치에 있어서, 작업대, 상기 작업대의 상면에 설치되며, 구동수단에 의해 일정주기로 일정각도만큼 회전 가능하게 마련되는 턴테이블, 상기 턴테이블의 상면에 방사형으로 장착되며, 상면에 피팅조립체가 안착되는 안착공간이 형성된 복수 개의 지그, 상기 턴테이블의 저면에 배치되도록 작업대의 상면에 설치되되, 신축됨에 따라 끝단부가 상기 턴테이블을 선택적으로 관통하여 턴테이블을 고정시키는 고정실린더, 상기 턴테이블의 상면에 상기 복수 개의 지그의 측방에 각각 설치되어 상기 지그에 안착된 피팅조립체를 고정시키는 고정유닛, 상기 턴테이블의 측방에 설치되며, 상기 지그에 일자형 커넥터를 순차 공급하기 위한 공급부 및 상기 지그에 안착된 티자형 커넥터의 양단에 엘보형 커넥터와 일자형 커넥터가 각각 압착 조립되도록 하는 조립부를 포함하는 것으로, 본 발명은 피팅조립체가 압착 조립되도록 하여 제품의 품질이 향상되고, 작업성 및 생산성이 증대되며 가격 경쟁력이 확보되는 현저한 효과가 있다.
