다축 연결형 수직펌프의 축 정렬상태 측정 시스템 요약정보 및 구매

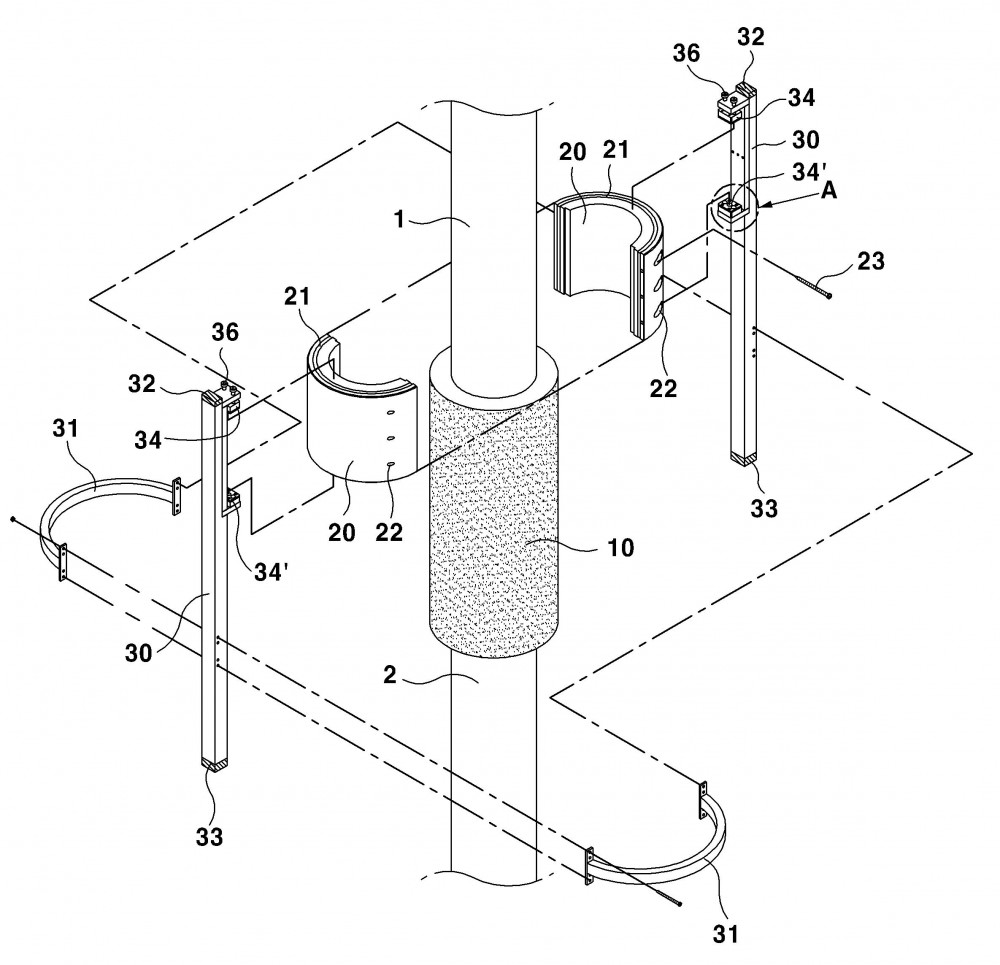

본 발명은 다축 연결형 수직펌프의 축 정렬상태 측정 시스템에 관한 것으로서, 상호 동축상에 연결되어지는 각 축 상호간에 정렬 상태가 신속하게 측정되어질 수 있도록 하여 수직펌프의 정비효율을 향상시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 제1샤프트축(1)과 제2샤프트축(2)이 동축상에 커플링(10)으로 상호 연결되어져 있는 다축 연결형 수직펌프에 있어서, 커플링(10) 상부의 제1샤프트축(1)에 고정 설치되는 원통형 클램프(20)와; 원통형 클램프(20)를 따라 회동 가능하게 결합되어진 복수의 회동지그(30)와; 복수의 회동지그(30)를 상호 일정 간격으로 지지하기 위해 하부에서 연결되어진 하부 지지링(31)과; 상기 회동지그(30)의 회동을 안내하기 위해 원통형 클램프(20) 상면 및 하면에 각각 형성되어진 안내레일(21)과; 회동지그(30)의 상부에 작착되어 지그의 수평상태를 확인하기 위한 수평계(32)와; 회동지그(30)의 하부에 구성되어 제2샤프트축(2)과의 거리 변화를 측정하기 위한 거리측정센서(33)와; 거리측정센서(33) 및 수평계(32)에서 측정되어진 데이터가 유/무선으로 전달되어져 디스플레이 되어지는 데이터 모니터링부(40);를 포함하는 구성을 이룸을 특징으로 한다.
