컵-디퍼런셜 케이스의 내ㆍ외면 고주파 열처리 시스템 요약정보 및 구매

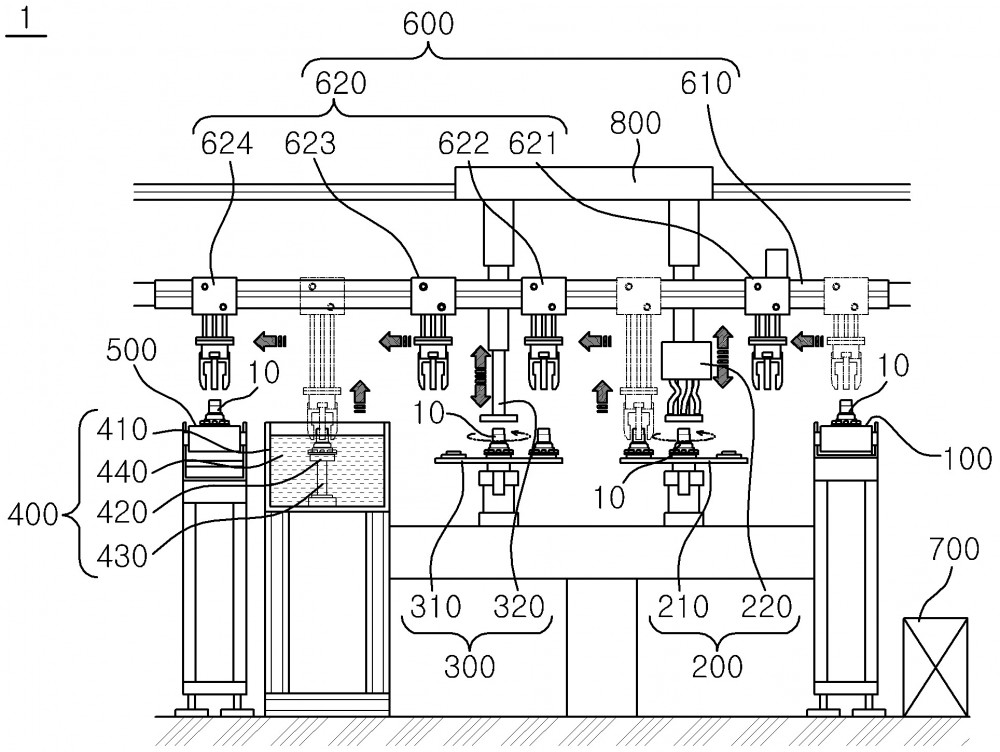

본 발명은 컵-디퍼런셜 케이스의 내ㆍ외면 고주파 열처리 시스템에 관한 것으로, 본 발명에 따른 컵-디퍼런셜 케이스의 내ㆍ외면 고주파 열처리 시스템은 컵-디퍼런셜 케이스를 공급하는 공급부; 상기 컵-디퍼런셜 케이스의 내면 열처리를 위한 내면열처리부; 상기 컵-디퍼런셜 케이스의 외면 열처리를 위한 외면열처리부; 상기 컵-디퍼런셜 케이스를 방청유에 침지하는 방청처리부; 상기 컵-다퍼런셜 케이스를 배출하는 배출부; 및 상기 공급부, 내면열처리부, 외면열처리부, 방청처리부 및 배출부로 상기 컵-디퍼런셜 케이스를 단계적으로 이송시키는 이송부;를 포함하고, 상기 이송부는 길이 방향의 레일; 및 상기 레일상의 일정 구간을 수평 이동 및 승강 이동 하는 다수개의 트랜스퍼암척;을 포함하며, 상기 트랜스퍼암척은 상기 공급부와 상기 내면열처리부 사이 구간을 수평 이동하는 제1척; 상기 내면열처리부와 상기 외면열처리부 사이 구간을 수평 이동하는 제2척; 상기 외면열처리부와 상기 방청처리부 사이 구간을 수평 이동하는 제3척; 및 상기 방청처리부에서 상기 배출부 사이 구간을 수평 이동하는 제4척;을 포함하고, 상기 제1척, 제2척, 제3척 및 제4척은 이격 거리가 유지된 상태로 수평 이동 및 승강 이동을 동시에 수행하는 것을 특징으로 한다.
