가변익 펌프의 베인 동작 검사장치 요약정보 및 구매

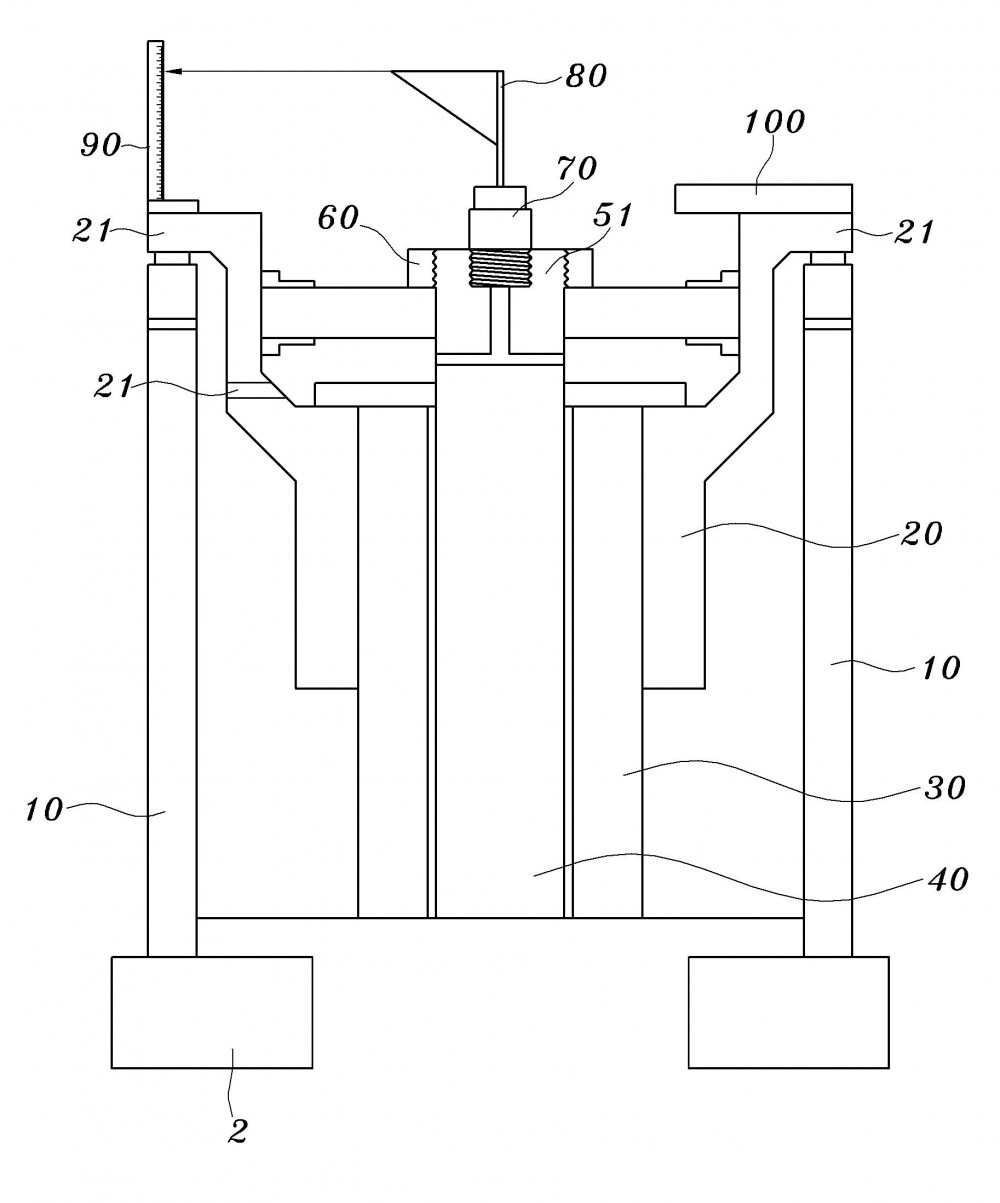

가변익 펌프의 베인 동작 검사장치에 관한 것으로서, 유압잭(10)과; 서보실린더(20)와; 파이프형 축(30)과; 제어로드(40)와; 피스톤(50)과; 잠금너트(60)와; 인디케이트 베이스(70)와; 상기 인디케이트 베이스(70) 상에 설치되는 인디케이트(80)와; 상기 서보실린더(20) 일측 받침턱(21) 상에 설치되는 마그네틱 눈금자(90)와 피스톤 스톱퍼(100) 및; 상기 서보실린더(20) 측면 중앙부에 형성된 유압공(21)으로 유압을 공급하기 위한 유압구동장치(A)로 구성되어 해수 관련 기기의 정비시에 유압회로에 의해 오일의 공급을 조절함으로써 가변익 펌프의 베인 동작을 신뢰성 높게 점검하여 정비의 품질을 높이고, 장비의 개발전 계획예방정비 수행 과정에서 가변익 펌프에 있어서의 베인의 오일 압력에 의한 동작 및 그에 따른 문제점 발생을 간편하게 점검할 수 있을 뿐만 아니라 러너 보스(Runner Boss)의 동작 검사, 풀 스트로크(Full Stroke) 검사, 동작압력 검사, 동작시 러너 보스(Runner Boss) 내부 오일의 누설여부 검사, 베인 동작시 간섭여부 검사 및 피스톤 행정과 베인의 개폐각도 비교 검사 등을 베인이 움직이는 각도와 피스톤 행정을 용이하게 비교 점검하여 검사할 수 있는 각별한 장점이 있다.
