복합형 테일게이트의 스핀들드라이브장치 요약정보 및 구매

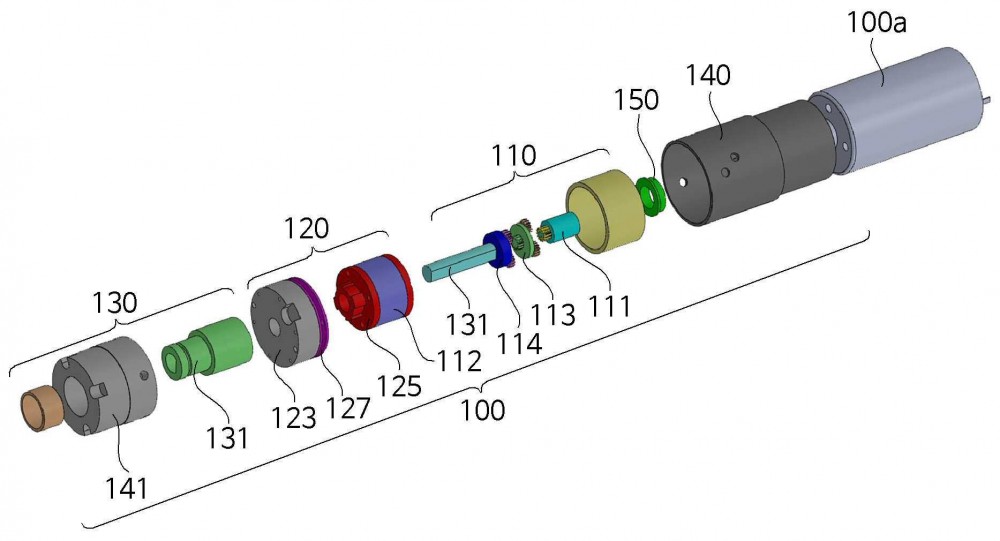

본 발명은 테일게이트의 스핀들드라이브에 관한 것으로, OUT하우징 및 IN하우징이 상호 활주 가능하게 결합되는 OUT하우징의 중앙에 동심으로 구비되는 스핀들과, 상기 OUT하우징의 단부에 고정 구비되어 상기 스핀들에 구동부의 회전력을 전달할 수 있도록 상기 구동부를 연결 고정하는 모터브라켓을 포함하는 회전지지부와; 상기 스핀들을 회전 작동시키는 구동부를 상기 OUT하우징의 단부에 고정시키는 모터브라켓을 포함하는 회전지지부와; 상기 모터 및 상기 모터브라켓의 스핀들에 직결되어 모터의 구동 회전력을 단속 전달하는 단속수단을 포함하여 한 몸으로 이루어지되, 상기 모터브라켓에 착탈 가능하게 연결 설치되는 구동부와; 상기 스핀들에 대응 체결되는 스핀들너트를 포함하는 스핀들튜브가 상기 IN하우징의 중앙에 동심으로 구비되는 신축지지부로 구성되고, 상기 단속수단은 상기 모터에 직결되며, 선기어, 링기어, 1단캐리어 조합의 특성상 입력된 회전력을 단속 출력하는 유성기어모듈과; 상기 모터에 대응하여 상기 유성기어모듈의 반대쪽에 구비되어 상기 링기어의 회전을 구속하거나 해제하여 상기 모터의 동력 전달을 단속하는 브레이크모듈과; 상기 유성기어모듈에 대응하여 상기 브레이크모듈의 반대쪽에 구비되어 상기 유성기어모듈의 회전력을 상기 스핀들에 전달하는 출력모듈을 포함하는 구성으로 모터의 전력소모를 최소화하면서 신속한 길이 신장을 통해 테일게이트의 신속한 개폐를 수행할 수 있으며, 수동모드 또는 자동모드로 테일게이트의 개폐 방식을 선택적으로 변경할 수 있는 복합형 테일게이트의 스핀들드라이브장치에 관한 것이다.

상품 선택옵션 0 개, 추가옵션 0 개
