자체 구동형 임폐목 파쇄설비장치 요약정보 및 구매

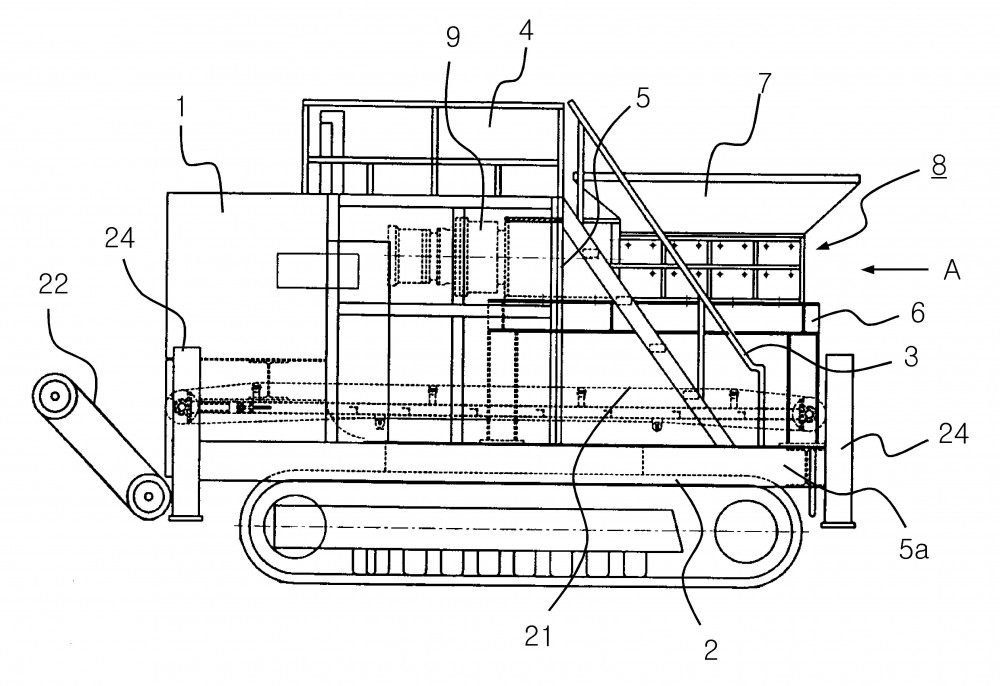

본 발명은 임목 또는 폐목 폐기물을 파쇄하는 장비에 관한 것으로, 더욱 상세하게는 야산지 또는 산악지의 송전탑 공사, 택지조성, 도로공사 등 각종 건설 공사현장에 적치된 임목 또는 폐목 폐기물을 작은 파쇄입자로 분쇄할 수 있는 자체 구동형 임폐목 파쇄설비장치에 관한 것이다. 이를 위해 본 발명은 엔진실(1)의 동력으로 전후진 구동하는 무한궤도(2)와, 이 무한궤도(2)의 상부쪽으로 설치되는 층계(3)와 조종실(4)을 갖춘 지지 프레임(5), 상기 지지 프레임(5)의 하부 지지대(5a)에 보유 지지되는 파쇄기 지지대(6), 상기 파쇄기 지지대(6)에 설치되는 호퍼(7)를 갖춘 파쇄기(8)로 이루어진 임폐목 파쇄설비장치에 있어서, 상기 파쇄기(8)는 파쇄 유압모터(9)에 직결되는 커플링(10)과, 이 커플링(10)에 축(11)을 매개로 연결되는 주동 스퍼기어(12), 이 주동 스퍼기어(12)에 맞물리는 종동 스퍼기어(13)로 이루어지되, 상기 주동 스퍼기어(12)와 종동 스퍼기어(13) 각각에는 베어링(14)들을 매개로 보유 지지되는 주동 및 종동 회전축(15,16)들이 설치되고, 이 각각의 주동 및 종동 회전축(15,16)에 설치되는 주동 파쇄롤러(17)와 종동 파쇄롤러(18)들은 이들의 축방향을 따라 소정간격으로 병렬 고정되고 외주연으로는 커터날이 나선형으로 형성되어 상호 엇갈리면서 맞물리는 복수 개의 회전판(19)으로 이루어져 있다.
