가변형 활대를 구비한 센트럴라이저 요약정보 및 구매

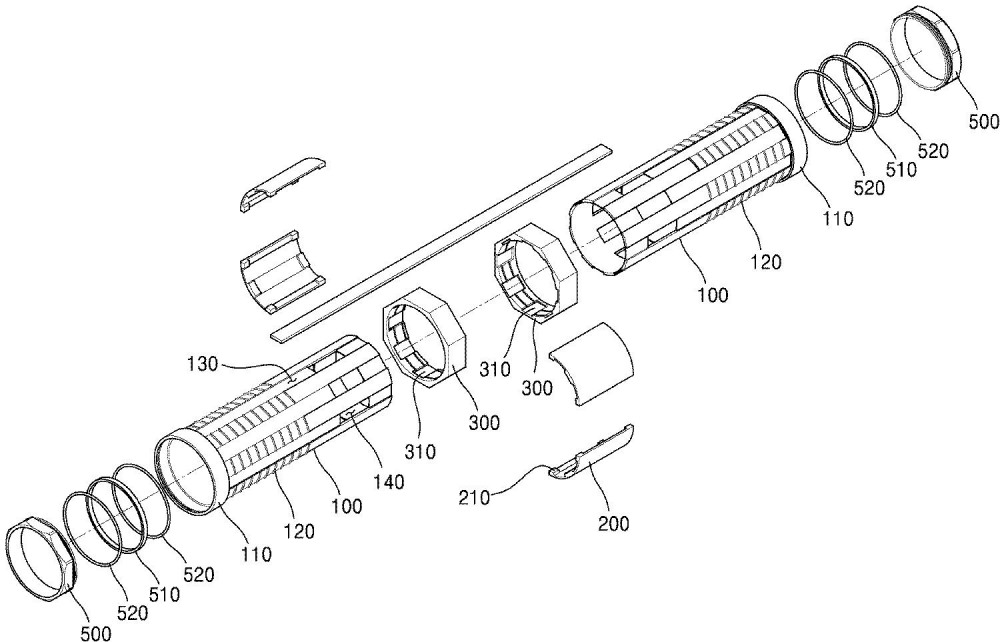

본 발명은 시추공에 삽입되어 존데(sonde)를 시추공의 중심 위치에 고정시키는 센트럴라이저에 있어서, 일단에 걸림턱이 구비되고, 상기 걸림턱의 일측에 수나사산이 형성되며, 외주면에는 길이방향으로 일정하게 이격된 복수개의 내측 끼움홈이 형성되고, 타단에는 상기 내측 끼움홈의 일부가 개방된 복수개의 고정홀이 형성되되, 상기 고정홀이 대칭되도록 서로 마주하는 한 쌍의 몸통부재; 상기 몸통부재의 외주면을 감싸서 고정하되, 양단에 복수개의 고정돌기가 구비되어 상기 고정홀에 고정돌기가 끼움 고정되는 복수개의 중심고정부재; 상기 몸통부재의 타단에서 삽입되어 상기 수나사산을 따라 회동가능하게 체결되며, 내주면을 따라 일정하게 이격된 복수개의 외측 끼움홈이 형성되되 상기 내측 끼움홈과 서로 마주하여 활끼움홈이 형성되도록 배치되며, 외주면에 다각면이 구비된 한 쌍의 너트부재; 및 양단이 상기 활끼움홈에 삽입되어 고정되며, 중앙부위로 갈수록 굴곡지게 형성되되, 탄성력을 구비하여 시추공의 내주면에 면접하여 상기 몸통부재를 지지하는 복수개의 활대를 포함하는 가변형 활대를 구비한 센트럴라이저를 제공한다. 따라서 종래의 센트럴라이저에서 활이 제대로 삽입되어 고정되는 것을 확인할 수 없는 것에 반해, 활대가 삽입되어 고정되는 것을 육안으로 확인할 수 있다.
